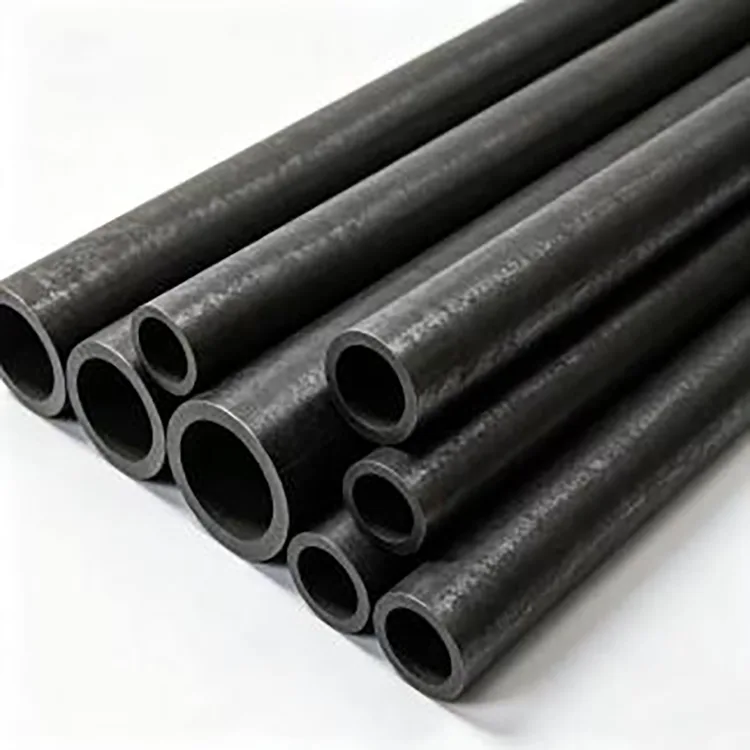

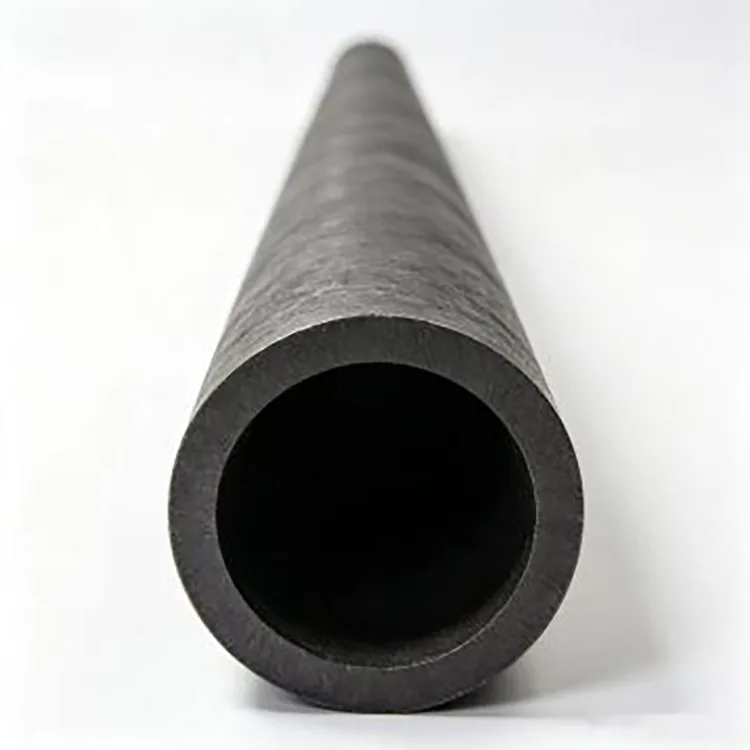

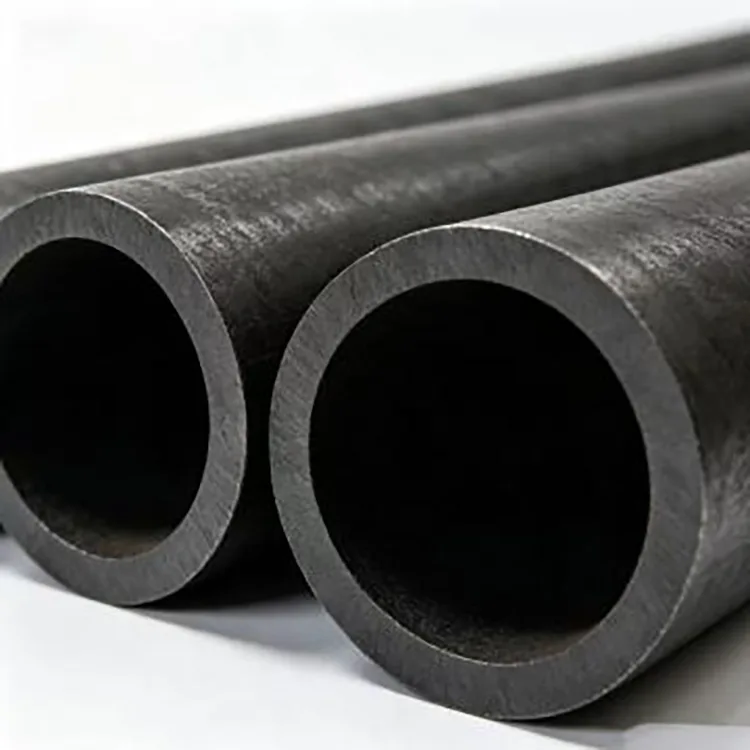

Tubo de caldeira sem costura

Os tubos de caldeira sem costura são usados ​​em componentes que transportam água, vapor ou outros meios quentes enquanto expostos ao calor e à pressão. A qualidade do material, a espessura da parede, a tolerância dimensional e os requisitos de inspeção precisam, portanto, corresponder ao projeto real da caldeira. Por esta razão, um tubo de caldeira deve ser selecionado de acordo com o padrão de caldeira especificado, em vez de simplesmente substituído por um tubo de aço sem costura geral.

Padrões e Notas

Fornecemos tubos para caldeiras de acordo com a norma e aplicação exigida.

GB/T 3087-2022 é o padrão chinês atual para tubos de aço sem costura para caldeiras de baixa e média pressão, enquanto GB/T 5310-2023 é o padrão atual para tubos de aço sem costura para caldeiras de alta pressão.

GB/T 8162-2018 cobre tubos sem costura para fins estruturais e GB/T 8163-2018 cobre tubos de aço sem costura para serviços de líquidos. Estes são padrões de produtos diferentes dos padrões de tubos de caldeira dedicados e não devem ser tratados como substitutos diretos quando o projeto da caldeira especifica GB/T 3087 ou GB/T 5310.

Especificações principais

Espessuras de parede não padronizadas, comprimentos especiais e tubos de parede pesada podem ser discutidos de acordo com o equipamento da caldeira e os desenhos do projeto.

Seleção de Materiais

20G é amplamente utilizado para aplicações de caldeiras convencionais onde a temperatura e a pressão projetadas estão dentro dos requisitos aplicáveis ​​do grau e padrão.

15CrMoG é um tipo de tubo de caldeira de liga Cr-Mo usado para serviços de alta temperatura e pressão, incluindo energia térmica e equipamentos de troca de calor.

12Cr1MoVG é outra liga de tubo de caldeira usada para aplicações de alta temperatura e alta pressão onde a fluência e o desempenho em alta temperatura são importantes.

O grau correto deve ser determinado a partir da temperatura operacional, pressão, componente da caldeira, código de projeto e vida útil necessária, em vez de escolher o material de preço mais alto por padrão.

Fabricação e Inspeção

Os tubos de caldeira sem costura são produzidos por laminação a quente ou trefilação a frio sem costura. A rota de fabricação é selecionada de acordo com o diâmetro necessário, espessura da parede, precisão dimensional e qualidade do material.

Para aplicações em caldeiras, a inspeção pode incluir composição química, propriedades de tração, testes de impacto quando necessário, testes hidrostáticos e testes não destrutivos de acordo com o padrão aplicável e os requisitos de compra. A inspeção de superfície também é utilizada para identificar defeitos como rachaduras, dobras, costuras e outras imperfeições que possam afetar o serviço.

Aplicações em tubos de caldeira

Caldeiras Industriais e de Aquecimento

Usado para tubos de parede de água, tubos economizadores, componentes relacionados a superaquecedores, bancos de tubos de convecção e outras peças de caldeiras que suportam pressão.

Centrais Térmicas

Aplicado em superaquecedores, reaquecedores, economizadores e tubulações de vapor de alta temperatura, com ligas selecionadas para as condições operacionais exigidas.

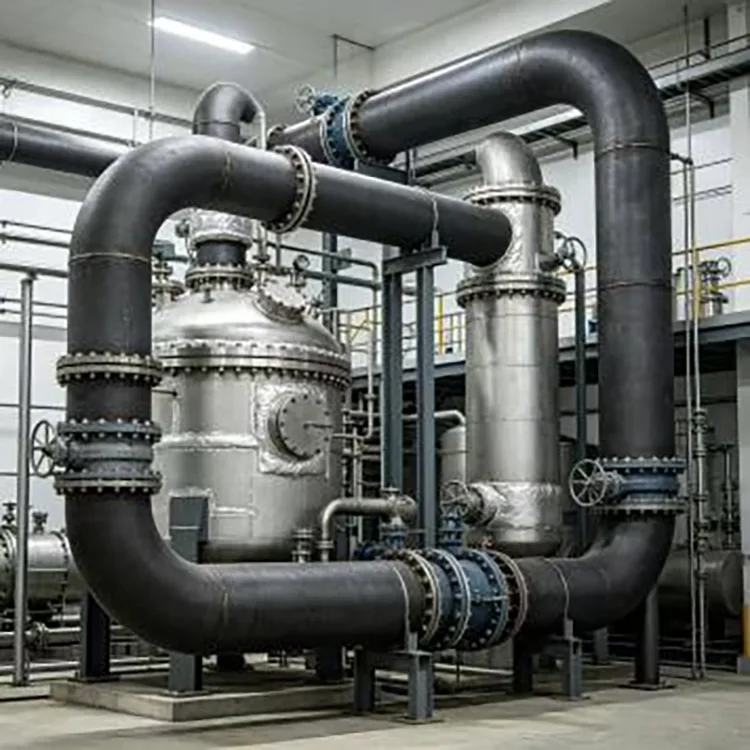

Equipamentos Químicos e de Troca de Calor

Usado em trocadores de calor de alta temperatura, equipamentos de aquecimento de processo e tubulações de suporte de pressão relacionadas, onde o padrão especificado exige graus de caldeira ou tubo resistente ao calor.

Equipamento Especial

Também usado em caldeiras de locomotivas, unidades de aquecimento, equipamentos de pressão e outros sistemas térmicos que exigem especificações específicas de tubos de caldeira.

Processamento e Embalagem

O processamento disponível inclui corte de comprimento fixo, corte de comprimento aleatório, faceamento final, chanfro, remoção de ferrugem, lubrificação e revestimento protetor de acordo com os requisitos do projeto.

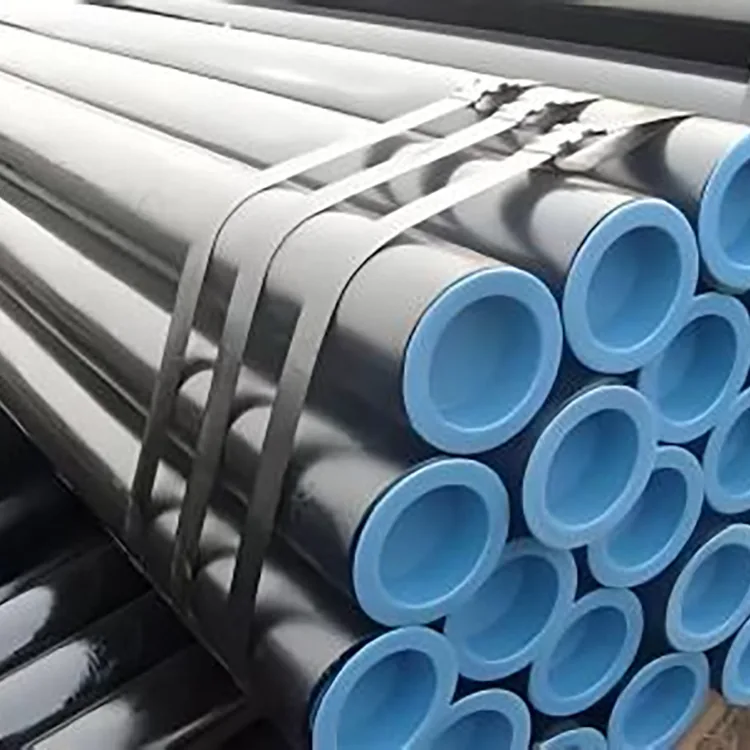

Para pedidos de exportação, os tubos podem ser agrupados e protegidos contra umidade e ferrugem durante o transporte marítimo. Os detalhes da embalagem podem ser ajustados de acordo com o carregamento do contêiner, período de armazenamento e condições de destino.

Por que nos escolher

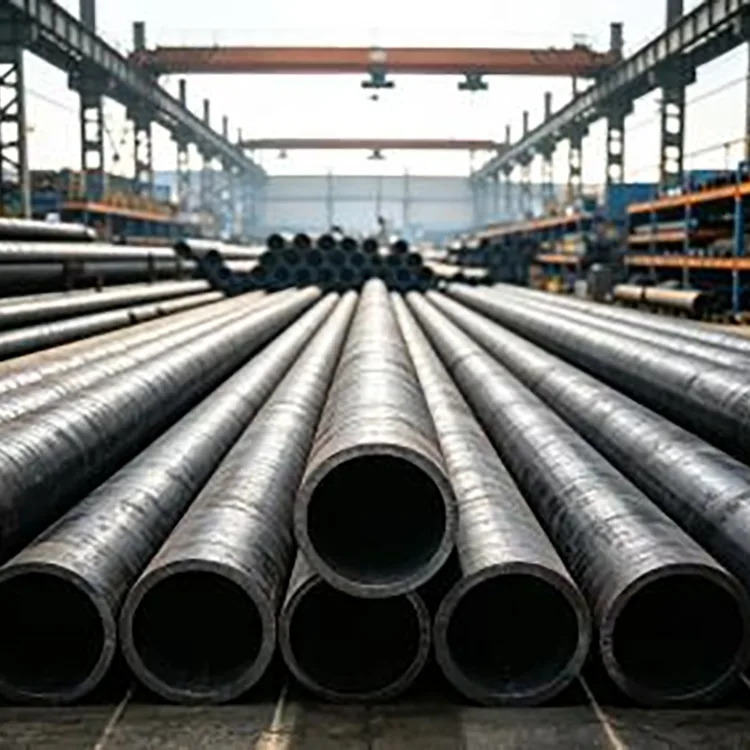

Com sede na área de produção de aço de Daqiuzhuang, nossa cadeia de fornecimento abrange tubos de aço sem costura, produtos de aço carbono e processamento de aço relacionado. Podemos organizar tamanhos padrão a partir do estoque disponível, bem como produção baseada em projetos para dimensões, materiais e quantidades especiais.

Para projetos de caldeiras a granel, podemos coordenar a seleção de materiais, corte, inspeção, embalagem e envio de acordo com as especificações de compra. Inspeções de terceiros, como SGS, BV ou TÜV, também podem ser organizadas quando exigido pelo projeto.

Perguntas frequentes

Q1: Qual é a principal diferença entre o tubo de caldeira sem costura e o tubo de aço sem costura comum?

A principal diferença é o padrão de produto aplicável, os requisitos de material, os requisitos de fabricação e os requisitos de inspeção. O tubo da caldeira é especificado para serviço de caldeiras e equipamentos térmicos, enquanto o tubo estrutural GB/T 8162 e o tubo de serviço de fluidos GB/T 8163 são destinados a diferentes aplicações. A seleção deve seguir o projeto do equipamento e o padrão aplicável.

P2: Como escolho entre 20G, 15CrMoG e 12Cr1MoVG?

A escolha depende principalmente da temperatura, pressão, componente da caldeira e do padrão de material exigido. 20G é comumente usado para serviço de caldeira convencional, enquanto 15CrMoG e 12Cr1MoVG são usados ​​para aplicações de alta temperatura e pressão. A nota final deverá ser confirmada em relação ao projeto e padrão do equipamento.

Q3: Qual é a diferença entre GB/T 3087 e GB/T 5310?

GB/T 3087 é para tubos sem costura usados ​​em caldeiras de baixa e média pressão. GB/T 5310 é para tubos sem costura usados ​​em caldeiras de alta pressão e cobre requisitos mais rigorosos para materiais aplicáveis ​​e condições de serviço.

Q4: Os tubos da caldeira podem ser processados ​​de forma personalizada?

Sim. Podemos fornecer corte de comprimento fixo, comprimentos personalizados, preparação final, chanfro, tratamento de superfície e embalagem específica do projeto de acordo com as especificações de compra e desenhos.
