Tubo de óleo sem costura para campo petrolífero

A tubulação de óleo sem costura para campos petrolíferos é o tubo através do qual os fluidos produzidos viajam para a superfície ou os fluidos injetados entram na formação. Sua seleção está, portanto, intimamente relacionada à pressão interna, composição do fluido, temperatura, profundidade do poço, operações repetidas de recondicionamento e desempenho da conexão.

Ao contrário do revestimento, a tubulação normalmente não é cimentada permanentemente no poço. Forma um cordão removível dentro do invólucro e pode ser retirado durante operações de manutenção, estimulação ou workover.

Normas e Especificações Principais

A API Spec 5CT cobre revestimentos e tubulações, incluindo tamanhos de tubos, espessuras de parede, tipos de aço e acabamentos finais. A atual API 5CT 11ª edição tem adendos e erratas subsequentes, incluindo a Errata 3 de junho de 2026.

Para projetos chineses, GB/T 19830-2023 é o padrão atual para tubos de aço usados ​​como revestimento ou tubulação em poços de petróleo e gás.

A API 5CT atualmente lista classes incluindo H40, J55, K55, N80, L80, C90, T95, P110 e Q125, juntamente com conexões de tubulação, como tubulação não perturbada (NU), tubulação perturbada externa (EU) e tubulação de junta integral (IJ).

Seleção de notas

O H40 pode ser usado para certas aplicações de baixa carga e poços rasos, onde sua menor resistência é suficiente.

J55 e K55 são comumente especificados para poços convencionais. Eles são frequentemente selecionados onde o poço não requer um grau de resistência mais elevado.

O N80 fornece um nível de resistência mais alto para serviços convencionais mais exigentes, mas um grau mais alto não o torna automaticamente adequado para ambientes ácidos.

L80 é comumente selecionado onde as propriedades controladas do material e os requisitos de serviço ácido são especificados. O tipo exato de L80 deve ser indicado no pedido.

O P110 é usado onde é necessária maior resistência, incluindo poços profundos e condições exigentes de produção ou estimulação.

C90 e T95 podem ser selecionados para aplicações de maior resistência onde o projeto do poço também requer desempenho relevante de serviço ácido.

O tipo de aço deve ser selecionado a partir do projeto real do poço, em vez de usar apenas a profundidade como fator decisivo.

Seleção de tubulação de óleo por condição do poço

Para um poço doce convencional raso ou de profundidade média, J55 ou K55 podem fornecer um equilíbrio prático entre resistência e custo.

Quando a profundidade do poço, a carga axial, a pressão ou as cargas de estimulação aumentam, N80 ou P110 podem ser considerados de acordo com o projeto do revestimento e da tubulação.

Para poços contendo H₂S, a tubulação deve ser selecionada especificamente para condições de serviço ácido. Grau, dureza, tratamento térmico e requisitos ambientais são importantes. API 5CT contém requisitos específicos para diversas classes utilizadas em serviços exigentes; portanto, simplesmente selecionar um grau de alta resistência não é uma qualificação adequada para serviço externo.

Para ambientes ricos em CO₂ e cloreto, tubos resistentes à corrosão, como L80 13Cr, podem ser considerados quando exigido pelas condições de fluido do poço. A API também mantém uma especificação separada para produtos de liga sem costura resistentes à corrosão usados ​​como revestimento e tubulação.

Conexão de rosca

A conexão da tubulação afeta a transferência de carga, a vedação e a capacidade de suportar repetidas operações de operação e tração.

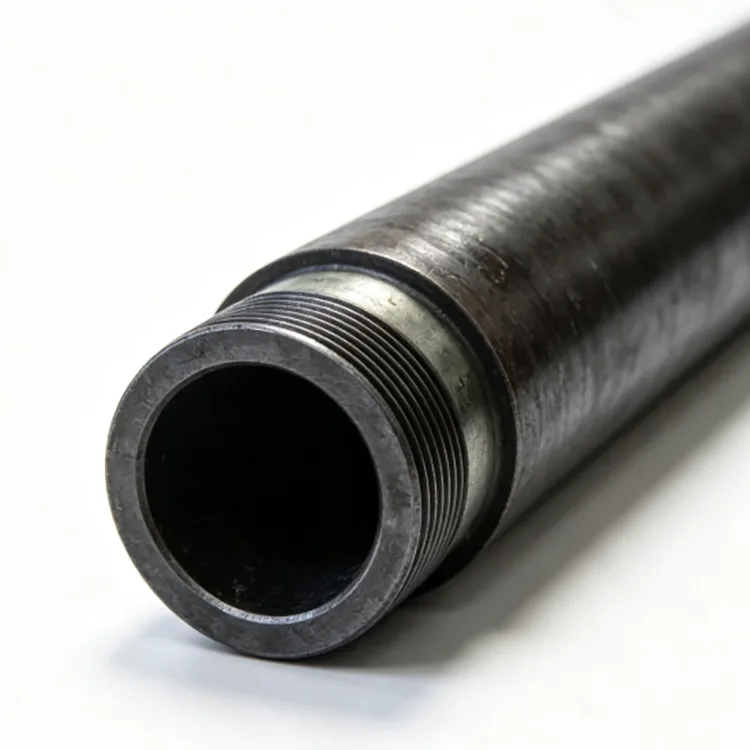

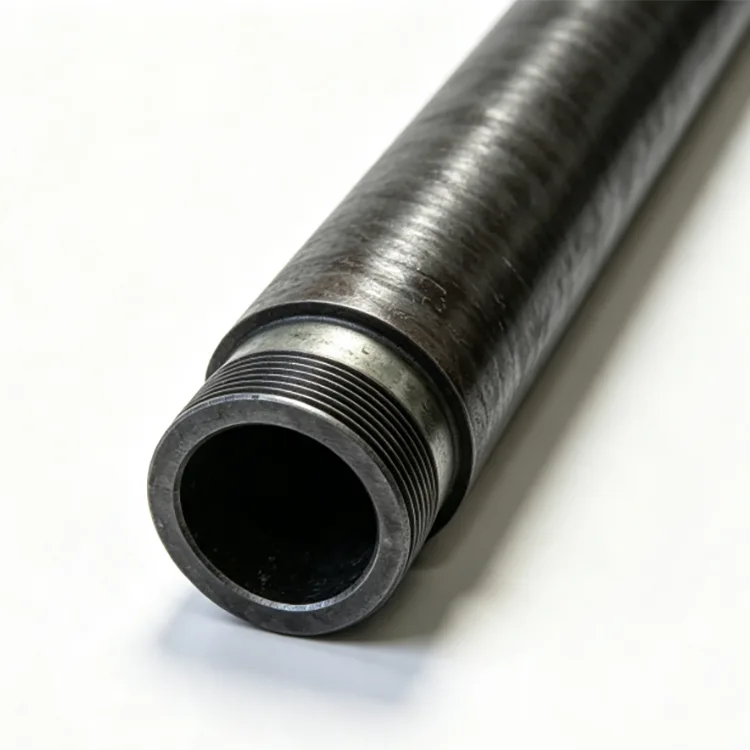

A tubulação não virada NU tem uma extremidade de tubo não virada e é comumente usada para poços convencionais onde seu desempenho de conexão é suficiente.

A tubulação externa EU aumenta a seção de conexão e é comumente selecionada quando é necessária maior capacidade de tração.

Conexões premium são usadas quando o poço requer melhor vedação de gás, maior resistência a cargas repetidas ou desempenho mais exigente em pressão e temperatura. A conexão exata deve ser especificada pelo projeto, em vez de usar um nome de conexão proprietário como descrição genérica do produto.

Processo de Fabricação

Uma típica rota de produção de tubos de óleo sem costura para campos petrolíferos inclui preparação de tarugos de aço, aquecimento, perfuração, laminação a quente, dimensionamento, resfriamento, endireitamento, corte, tratamento térmico quando necessário, usinagem de roscas e inspeção final.

O processamento da rosca é particularmente importante porque a tubulação é repetidamente remendada e quebrada durante o serviço. As dimensões da rosca, o ajuste do acoplamento, a condição final e a bitola precisam, portanto, atender ao padrão especificado.

Inspeção e Controle de Qualidade

Os requisitos de inspeção dependem do grau, especificação do produto e pedido de compra. Eles podem incluir composição química, propriedades de tração, dureza, inspeção dimensional, testes de deriva, testes hidrostáticos e exames não destrutivos.

Para tubos roscados, a inspeção da rosca e o controle do medidor também são importantes. Registros de inspeção e inspeção de terceiros podem ser organizados de acordo com os requisitos do projeto.

Tubulação vs. Revestimento

A tubulação e o revestimento são usados ​​no mesmo poço, mas realizam trabalhos diferentes.

O revestimento fornece suporte ao poço e isolamento da formação e normalmente é cimentado no local. A tubulação é instalada dentro da carcaça e fornece o caminho de fluxo para fluidos produzidos ou injetados. A tubulação pode ser recuperada durante operações de workover.

Como seus diâmetros externos, cargas, conexões e funções de projeto são diferentes, o revestimento e a tubulação não são intercambiáveis.

Aplicações Típicas

Poços de produção de petróleo

Usado para transportar petróleo bruto e gás associado da zona de produção em direção à superfície.

Poços de Gás

Selecionado com atenção aos requisitos de pressão, temperatura, composição do gás e vedação da conexão.

Poços de injeção de água

Usado para colunas de injeção onde o material da tubulação e a conexão precisam corresponder à qualidade da água injetada e às condições operacionais.

Operações de estimulação e workover

A seleção da tubulação precisa considerar cargas repetidas de corrida, tração, ciclos de pressão e estimulação.

Poços horizontais e profundos

É necessária mais atenção à carga axial, flambagem, arrasto, desempenho da conexão e condições de pressão.

Comprimento e entrega

Os comprimentos da faixa API podem ser selecionados de acordo com o programa de revestimento e tubulação. R2 é amplamente utilizado para pedidos de tubulação padrão, enquanto juntas R3 mais longas podem ser consideradas onde o projeto do poço e as condições de manuseio permitirem.

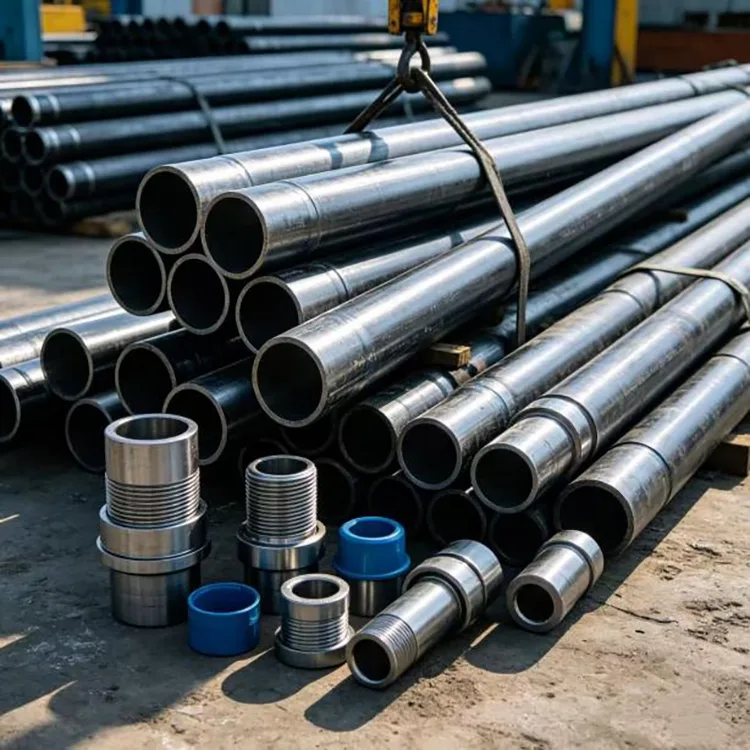

A tubulação pode ser fornecida com extremidade lisa ou rosqueada e acoplada conforme conexão especificada. Protetores de rosca e pacotes adequados estão disponíveis para transporte e armazenamento.

Informações sobre aquisições

Para cotação, forneça o padrão da tubulação, classe, diâmetro externo nominal, espessura da parede ou designação de peso, tipo de conexão, faixa de comprimento, quantidade e condições de serviço.

Para poços ácidos ou corrosivos, forneça também informações sobre H₂S, CO₂, cloreto, temperatura e pressão, quando disponíveis. Isto permite que o material e a conexão sejam verificados em relação ao ambiente operacional real, em vez de selecionar apenas pela profundidade.

Perguntas frequentes

Q1: Qual é a principal diferença entre tubos de óleo sem costura para campos petrolíferos e revestimentos?

O revestimento é o suporte externo do poço e o tubo de isolamento da formação, normalmente cimentado no lugar. A tubulação é instalada dentro da carcaça e transporta fluidos produzidos ou injetados. A tubulação pode ser retirada durante as operações de workover.

P2: A tubulação sem costura é o único tipo permitido para poços de petróleo?

Não. A API 5CT abrange produtos de revestimento ou tubos sem costura e soldados eletricamente. Quando for necessária tubulação sem costura, a especificação de compra deverá indicar claramente o tipo de fabricação.

Q3: Como escolho entre tubos NU e EU?

A tubulação NU tem uma conexão sem perturbações e é comumente usada para aplicações convencionais onde a capacidade de conexão é adequada. A tubulação EU tem uma extremidade virada externamente e fornece uma seção de conexão maior para aplicações que exigem maior capacidade de tração. API 5CT reconhece conexões de tubulação NU e EU.

Q4: A tubulação P110 pode ser usada em um poço ácido?

Não determine a adequação do serviço ácido apenas pela força. O serviço H₂S exige a verificação do grau especificado, tratamento térmico, dureza e condições ambientais. A tubulação deve ser encomendada de acordo com os requisitos aplicáveis ​​do serviço azedo.

Q5: Quais informações são necessárias para selecionar tubos de óleo sem costura para campos petrolíferos?

As informações básicas incluem tamanho da tubulação, espessura ou peso da parede, tipo de aço, conexão, comprimento e quantidade. Para uma seleção de engenharia adequada, a profundidade do poço, a pressão, a temperatura e a composição do fluido também devem ser fornecidas.

Q6: A tubulação pode ser fornecida rosqueada e acoplada?

Sim. A tubulação pode ser fornecida com conexões API específicas, como NU, EU ou IJ, bem como conexões premium específicas do projeto, quando aplicável.
