Tubo de revestimento sem costura para campo petrolífero

O tubo de revestimento sem costura para campos petrolíferos é instalado no poço perfurado e depois cimentado no lugar. Ao contrário da tubulação, que normalmente é colocada dentro do revestimento para transportar os fluidos produzidos, o revestimento permanece parte da estrutura do poço e deve suportar cargas de pressão de formação, cimentação, perfuração e operações de produção.

Para pedidos em campos petrolíferos, a classe, o diâmetro externo, a espessura da parede, a conexão, o comprimento e os requisitos de inspeção devem ser especificados em conjunto. O desempenho da carcaça não pode ser avaliado apenas pelo tipo de aço.

Padrões e Especificações

API 5CT é a principal especificação internacional para revestimentos e tubulações utilizados em poços de petróleo e gás. A edição mais recente da API 5CT é a 11ª edição, com um adendo publicado em 2025.

Para projetos chineses, GB/T 19830-2023 é o atual padrão nacional para tubos de aço usados ​​como revestimento ou tubulação para poços de petróleo e gás. Entrou em vigor em 1º de março de 2024 e substituiu GB/T 19830-2017.

O tamanho real do revestimento e a classificação de desempenho devem ser selecionados a partir do programa do poço, do projeto do revestimento e do padrão aplicável, e não apenas da profundidade do poço.

Seleção de classe de aço

J55 e K55 são comumente usados ​​para aplicações de revestimento convencional onde as condições do poço não exigem graus de resistência mais elevados. K55 fornece um nível de resistência ao escoamento especificado mais alto do que J55 e pode ser selecionado quando o projeto exigir.

O N80 é usado onde é necessária maior resistência para poços convencionais de serviço doce. O N80 não deve ser tratado como automaticamente adequado para condições de serviço ácido.

L80 é amplamente utilizado onde são especificados requisitos de dureza controlada e serviço ácido. O grau exato L80 e os requisitos de qualificação devem ser confirmados nas especificações de compra.

O P110 oferece maior resistência para projetos de revestimento exigentes, incluindo poços mais profundos ou de maior carga, onde o projeto exige um grau de maior resistência.

Q125 é usado para aplicações de revestimento de alta resistência. Não é simplesmente um substituto para o P110 em todos os poços; colapso, ruptura, carga axial, temperatura e desempenho da conexão ainda precisam ser verificados.

A seleção de tubos de revestimento sem costura para campos petrolíferos começa com o projeto do poço

Uma sequência prática de seleção de revestimento é:

Profundidade e carga do poço → pressão de formação → condições de corrosão → tamanho do revestimento → espessura da parede → classe de aço → tipo de conexão → comprimento e requisitos de inspeção.

Um poço mais profundo não requer automaticamente o mais alto grau de aço. A coluna de revestimento deve ser verificada quanto a colapso, ruptura e cargas axiais sob as condições reais de perfuração, cimentação e produção.

Seleção de corrosão e serviço ácido

Para poços contendo H₂S, a seleção do material requer atenção especial à resistência à fissuração por tensão por sulfeto e ao controle de dureza. Um grau padrão de alta resistência não deve ser atualizado ou substituído sem verificar sua adequação ao ambiente de serviço ácido especificado.

Para CO₂, cloreto e outras condições corrosivas, a seleção pode exigir ligas resistentes à corrosão ou outras medidas além dos tipos de revestimento convencionais. A temperatura, pressão, composição do fluido e química da água reais devem ser incluídas nas especificações técnicas.

Conexões de rosca

A conexão faz parte do sistema de tubos de revestimento sem costura do campo petrolífero, e não apenas uma opção de acabamento final.

O STC é comumente associado a aplicações de rosca curta e acoplamento onde as condições e o projeto do poço permitem uma conexão convencional.

O LTC proporciona um engate roscado mais longo e é usado em uma ampla gama de aplicações de revestimento convencional.

O BTC usa um perfil de rosca de contraforte e é amplamente utilizado onde é necessária maior capacidade de carga de conexão.

Para poços horizontais, poços de gás de alta pressão, poços de grande deslocamento e outras aplicações exigentes, conexões premium podem ser especificadas para melhorar a vedação e o desempenho mecânico. VAM, FOX e outras conexões proprietárias só devem ser fornecidas de acordo com o projeto de conexão especificado pelo cliente ou com os requisitos de licença.

Seleção de comprimento

O invólucro é comumente fornecido em comprimentos de faixa API:

Os requisitos exatos de alcance e comprimento devem seguir as tabelas API 5CT aplicáveis ​​e as especificações de compra. Juntas longas podem reduzir o número de conexões em uma coluna de revestimento, mas os requisitos de transporte e manuseio também precisam ser considerados.

Aplicações típicas em campos petrolíferos

Revestimento de Superfície e Intermediário

Usado para apoiar o poço superior, isolar formações e fornecer uma base para seções de perfuração subsequentes.

Invólucro de produção

Instalado durante o intervalo de produção e usado como parte da estrutura final do poço.

Poços profundos e de alta pressão

Classes de maior resistência e espessuras de parede adequadas podem ser selecionadas onde o colapso, a ruptura e as cargas axiais são mais exigentes.

Poços Horizontais e de Xisto

A seleção da carcaça deve considerar flexão, torque, arrasto, desempenho da conexão e cargas de fraturamento hidráulico, além do projeto de carcaça convencional.

Fabricação e Inspeção

O revestimento sem costura é produzido a partir de tarugos de aço através de processos de laminação a quente ou perfuração, seguido de acabamento, inspeção dimensional e usinagem de rosca de acordo com a norma especificada.

A inspeção pode incluir composição química, propriedades de tração, dureza quando aplicável, verificações dimensionais, inspeção de deriva, testes hidrostáticos e exames não destrutivos conforme exigido pela especificação aplicável e pedido de compra.

As dimensões e calibres das roscas também são importantes porque o desempenho da conexão depende de usinagem, medição e ajuste precisos do acoplamento.

Fornecimento e Processamento

Podemos fornecer revestimento de acordo com o tipo de aço exigido, diâmetro externo, espessura da parede, tipo de rosca e comprimento. Produtos roscados e acoplados podem ser preparados de acordo com a conexão especificada.

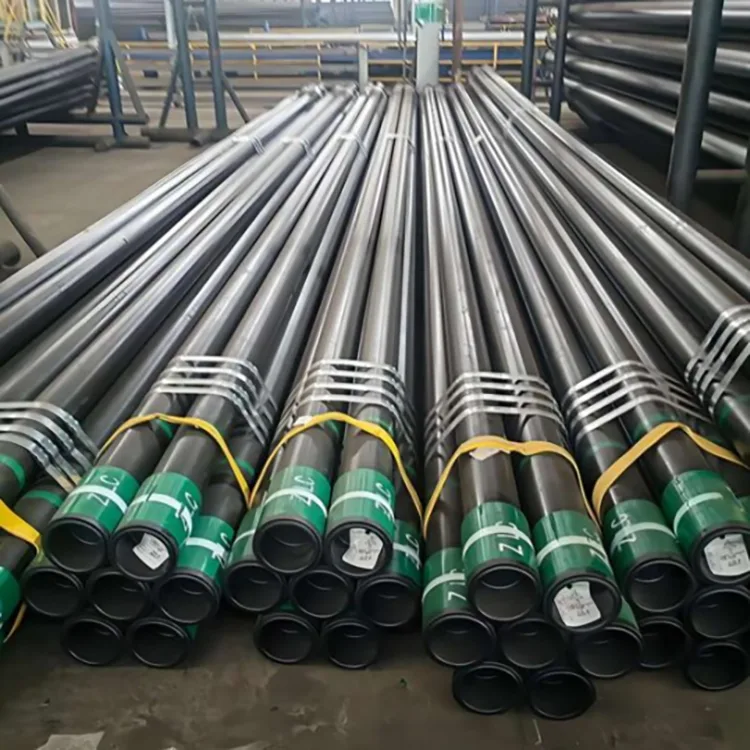

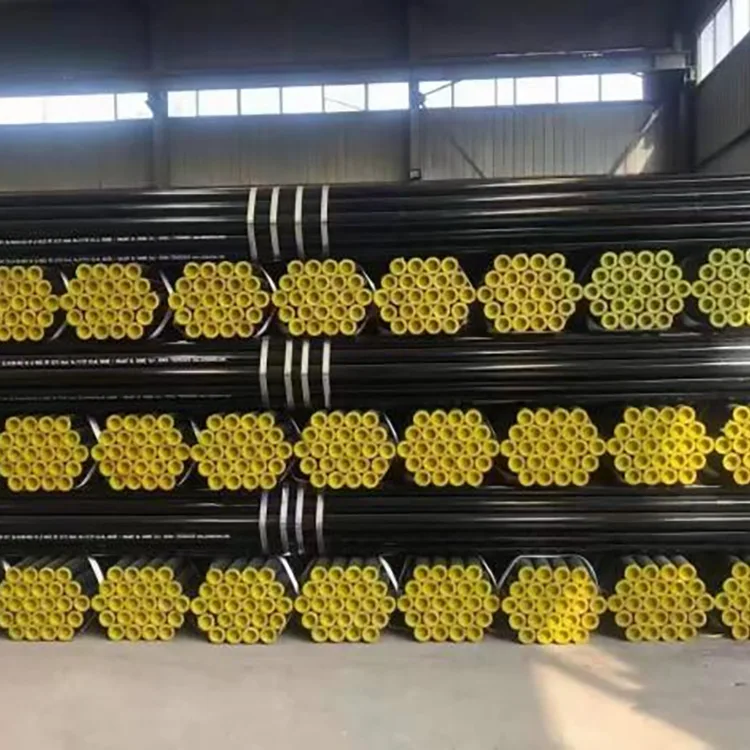

Para pedidos de exportação, o invólucro pode ser agrupado e embalado para transporte em contêiner ou fracionado, com protetores de rosca e proteção final usados ​​quando necessário.

Os pedidos de projeto também podem incluir documentos de inspeção e acordos de inspeção de terceiros, como SGS, BV ou TÜV, de acordo com as necessidades do cliente.

Perguntas frequentes

Q1: Todo o revestimento do campo petrolífero é perfeito?

Não. API 5CT inclui produtos de revestimento sem costura e soldados eletricamente. Quando o projeto exigir especificamente revestimento sem costura, a especificação de compra deverá indicar claramente o tipo de fabricação.

Q2: Qual padrão devo usar para tubos de revestimento sem costura para campos petrolíferos?

API 5CT é amplamente utilizado para projetos internacionais de petróleo e gás. Para projetos de padrão nacional chinês, GB/T 19830-2023 é o padrão atual que cobre tubos de aço para revestimento ou tubulação.

Q3: Como escolho J55, N80, L80, P110 ou Q125?

A escolha depende das cargas do projeto do revestimento e do ambiente de serviço. J55 e K55 são comuns para aplicações convencionais; N80 e P110 proporcionam maior resistência; L80 é comumente especificado onde se aplicam requisitos de serviço azedo; Q125 é usado para aplicações de maior resistência. A seleção final deve ser baseada no projeto do poço e nas especificações aplicáveis.

Q4: O N80 ou o P110 podem ser usados ​​em poços ácidos?

Não selecione o revestimento para serviço de H₂S com base apenas na resistência. A adequação do serviço ácido depende do grau, dureza, condição do material e requisitos ambientais. O invólucro deve ser especificado de acordo com os requisitos aplicáveis ​​do serviço azedo.

Q5: Qual é a diferença entre revestimento, tubulação e tubo de perfuração?

O revestimento é instalado e cimentado para suportar e isolar o poço. A tubulação é colocada dentro do invólucro para transportar os fluidos produzidos. O tubo de perfuração é usado durante a perfuração e removido após a operação de perfuração.

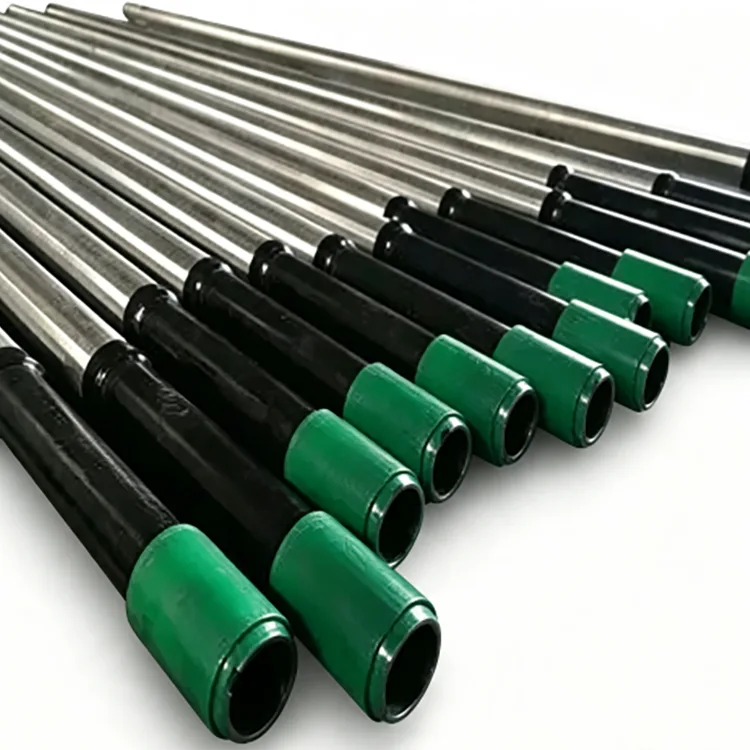

Q6: Você pode fornecer revestimento com roscas e acoplamentos?

Sim. A carcaça pode ser fornecida com tipos de rosca API especificados ou conexões premium especificadas pelo projeto, juntamente com acoplamentos, protetores de rosca e a documentação de inspeção necessária.
