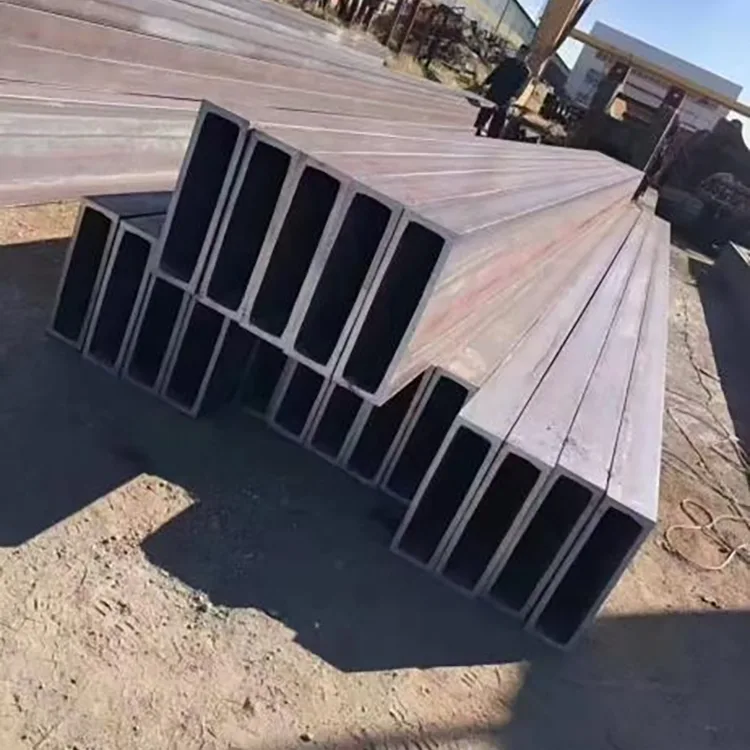

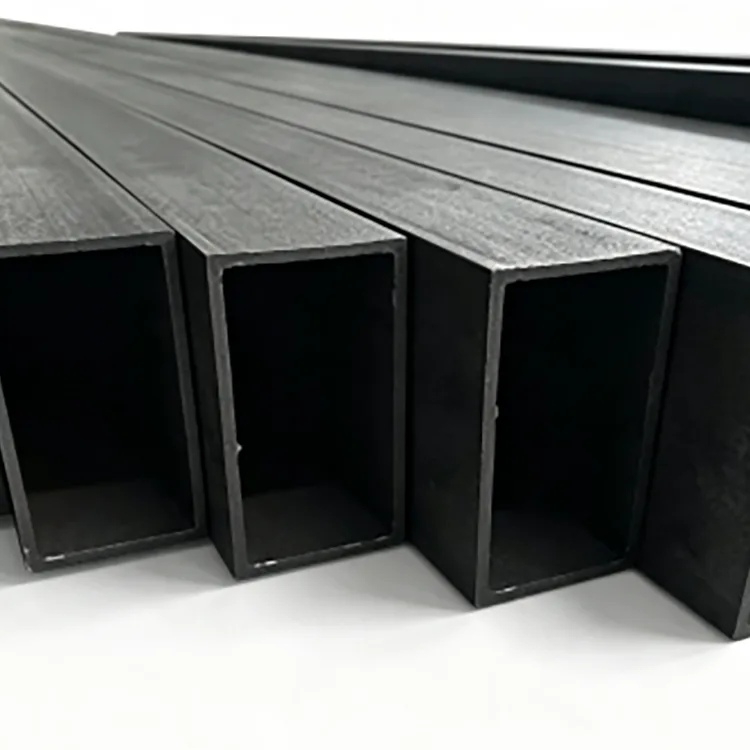

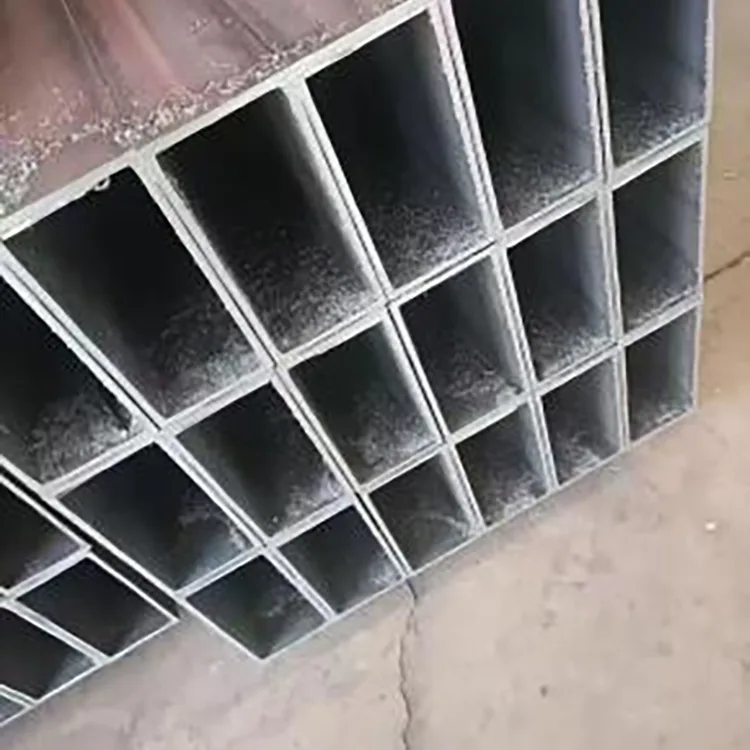

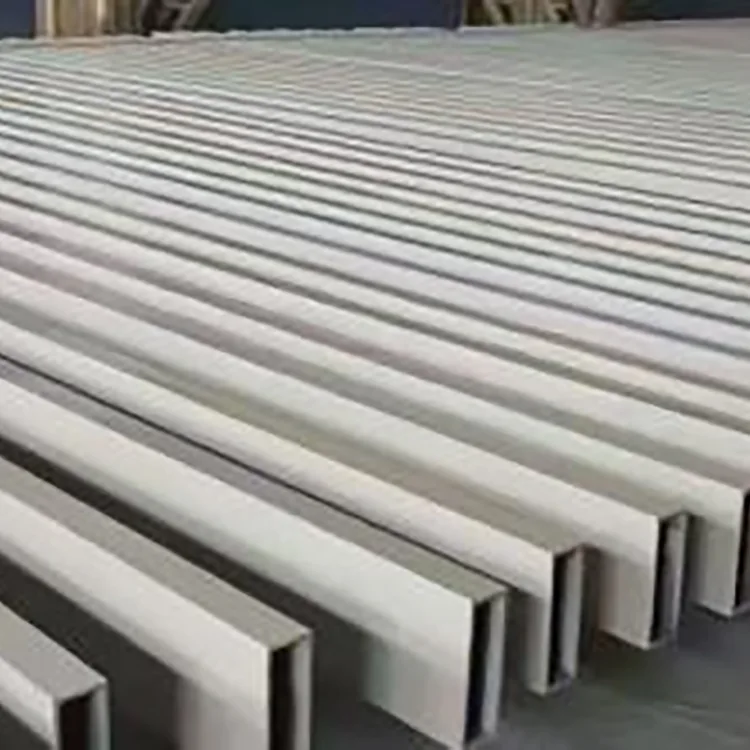

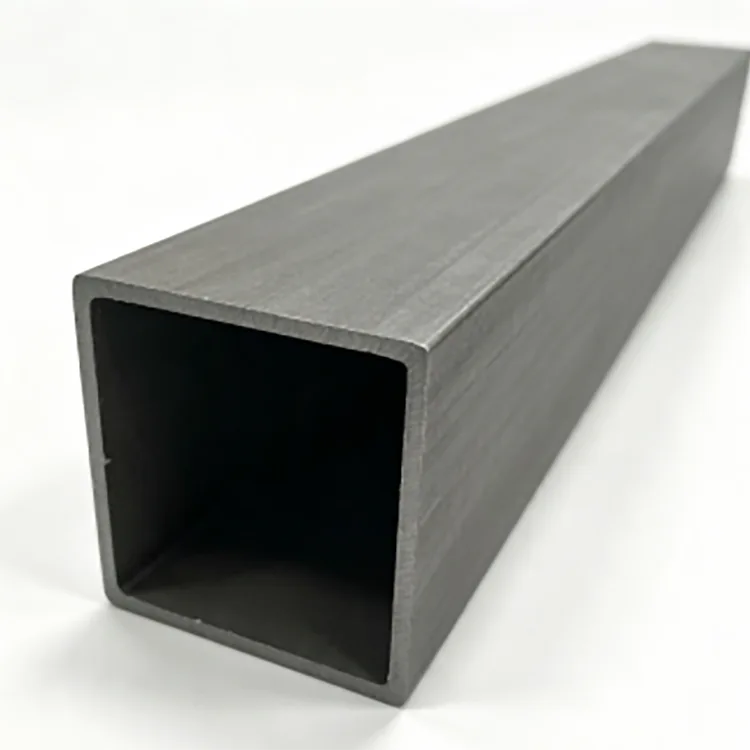

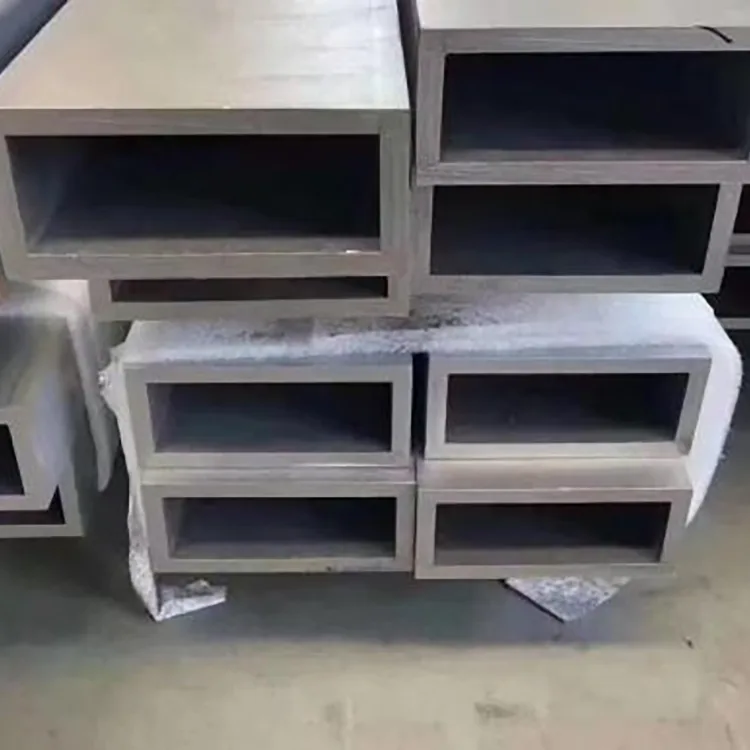

Tubo de aço de precisão em ângulo reto

O tubo de aço de precisão em ângulo reto foi desenvolvido para aplicações onde a geometria de um tubo quadrado ou retangular convencional não é precisa o suficiente para a montagem final.

Em vez de um canto visivelmente arredondado, a secção é formada para criar um perfil de canto definido de 90°. Isto facilita o alinhamento de seções adjacentes, a manutenção de linhas visuais retas e o controle das dimensões acabadas das estruturas fabricadas.

O tubo é produzido em aço carbono Q235B ou Q355B por meio de conformação a frio progressiva, soldagem de alta frequência, dimensionamento, endireitamento e corte de precisão. O processo de fabricação concentra-se na geometria dos cantos, na consistência da espessura da parede, na retilineidade e no controle dimensional, em vez de simplesmente produzir uma seção oca padrão.

Para estruturas estruturais internas, bases de equipamentos, estruturas de exibição, racks, divisórias e estruturas metálicas decorativas, esse perfil pode reduzir a quantidade de ajuste e correção de superfície necessária durante a fabricação.

Especificações Técnicas

Por que o perfil de canto de 90° é importante

Uma seção oca convencional normalmente possui um canto externo arredondado criado durante a conformação. Este raio é aceitável para muitas aplicações estruturais, mas pode tornar-se inconveniente quando dois membros precisam se encontrar próximos ou quando o próprio canto permanece visível após o acabamento.

O perfil em ângulo reto destina-se a situações onde a geometria do canto afeta a fabricação.

Melhor alinhamento das articulações

Um perfil de canto definido facilita o posicionamento do tubo contra outra seção reta. Para estruturas, divisórias, estruturas de equipamentos e estruturas metálicas arquitetônicas, um melhor alinhamento pode reduzir a necessidade de retificação excessiva ou trabalho de enchimento.

Dimensões consistentes

A espessura da parede e as dimensões da seção são controladas durante a conformação e o dimensionamento. A geometria consistente é particularmente importante quando o tubo é processado por equipamento automático de corte, perfuração, soldagem ou montagem.

Aparência com acabamento mais limpo

Para estruturas de aço expostas e estruturas decorativas, bordas retas e cantos controlados criam linhas visuais mais limpas após pintura ou revestimento em pó.

Adequado para processamento secundário

A superfície de aço preto é fornecida sem revestimento galvanizado, tornando-a adequada para projetos que requerem pintura própria, pintura a pó, acabamento de cozimento ou outro tratamento de superfície.

Processo de Fabricação

A rota de produção é projetada em torno do controle dimensional, em vez de simplesmente transformar o aço em uma seção oca.

1. Seleção e preparação de bobinas de aço

O aço Q235B ou Q355B é selecionado de acordo com o grau de resistência e aplicação exigidos. O material recebido é verificado antes da conformação para reduzir variações de espessura e propriedades mecânicas entre lotes de produção.

2. Preparação e Nivelamento de Tiras

A tira de aço é nivelada e preparada para conformação contínua. A condição correta da tira é importante porque a deformação residual pode afetar posteriormente a precisão e a retilineidade dos cantos.

3. Conformação progressiva a frio

A tira passa por vários estágios de formação em vez de ser forçada à forma final em uma única operação.

A sequência de conformação desenvolve gradualmente a seção quadrada ou retangular enquanto controla a geometria do canto. Esta é a etapa chave para alcançar um perfil de ângulo reto definido.

4. Soldagem de alta frequência

Depois que as bordas da tira são unidas, a soldagem por indução de alta frequência forma a costura longitudinal.

A condição de soldagem é controlada de acordo com a espessura do material e a velocidade de produção. A qualidade da solda é importante porque o aporte excessivo de calor, a fusão insuficiente ou a má preparação da borda podem afetar o tubo acabado.

5. Dimensionamento e endireitamento

Após a soldagem, o tubo passa por equipamentos de dimensionamento e endireitamento para controlar suas dimensões finais e linearidade geral.

Esta etapa é particularmente importante para a fabricação de precisão porque mesmo uma seção transversal formada corretamente pode criar problemas de montagem se o tubo acabado apresentar desvio excessivo ao longo de seu comprimento.

6. Corte de precisão e processamento final

O tubo acabado é cortado em comprimentos padrão de 6 m ou em comprimentos personalizados de 3 a 12 m.

Corte de precisão, chanframento, rebarbação, chanfro e perfuração podem ser organizados de acordo com os requisitos de fabricação.

7. Inspeção e Embalagem

Os tubos acabados são inspecionados quanto às dimensões, espessura da parede, geometria dos cantos, retilineidade, condição da solda, qualidade da superfície e precisão de corte antes da embalagem.

O método de embalagem é selecionado de acordo com o tamanho do tubo, quantidade do pedido, método de transporte e condições de descarga do cliente.

Controle de qualidade de fábrica

Para seções ocas de precisão, a inspeção dimensional é tão importante quanto o tipo básico do aço.

Durante a produção, o controle de qualidade concentra-se nos pontos que podem afetar diretamente a fabricação:

● Verificação do material: a classe Q235B ou Q355B é verificada em relação aos requisitos do pedido.

● Espessura da parede: A espessura real é monitorada para manter a tolerância especificada de ±0,1 mm.

● Dimensões da seção: As dimensões externas são verificadas após o dimensionamento, em vez de depender apenas das configurações da máquina de conformação.

● Geometria do canto: O perfil de 90° e a verticalidade do canto são inspecionados para identificar desvios de conformação.

● Retidão: Os comprimentos acabados são verificados quanto a dobras ou distorções que possam afetar a montagem da estrutura.

● Condição da solda: A solda longitudinal de alta frequência é monitorada quanto a defeitos visíveis e consistência de formação.

● Qualidade final: As extremidades cortadas são verificadas após o corte, chanframento ou rebarbação.

● Consistência do lote: As amostras de produção são comparadas ao longo do lote para reduzir a variação dimensional entre os pacotes.

Para projetos com requisitos de inspeção mais rígidos, registros de inspeção dimensional e inspeção de terceiros podem ser organizados de acordo com a especificação do pedido.

Q235B ou Q355B: Qual você deve escolher?

A classe do material deve ser selecionada de acordo com a carga estrutural real, em vez de simplesmente escolher a classe mais alta.

Para estruturas portantes, a seleção final do material deve seguir o cálculo estrutural, código de projeto, método de conexão e fator de segurança exigido.

Principais aplicações

Estruturas Metálicas Interiores

Usado para estruturas internas de mezaninos, divisórias, estruturas de suporte de teto, estruturas de exposição e outras estruturas de aço onde a precisão dimensional e a aparência são importantes.

Estruturas de Equipamentos e Máquinas

A geometria da seção controlada é útil para estruturas de equipamentos de automação, bases de máquinas, suportes de transportadores, estruturas de instrumentos e carcaças de equipamentos fabricados.

Estruturas metálicas arquitetônicas e decorativas

Adequado para interiores de hotéis, salas de exposição, espaços comerciais, componentes de escadas, molduras decorativas e estruturas arquitetônicas de aço que exigem linhas retas e limpas.

Estantes para Armazéns e Plataformas Industriais

As seções Q235B ou Q355B podem ser selecionadas de acordo com os requisitos de carga para racks de armazenamento, estações de trabalho, plataformas industriais e estruturas de suporte de equipamentos.

Fabricação fora do padrão

Dimensões personalizadas, comprimentos fixos, furos, chanfros, chanfros e outras operações de usinagem podem ser fornecidas quando o tubo está sendo integrado em uma montagem fabricada.

Tubo de aço de precisão em ângulo reto versus seção oca convencional

A principal vantagem não é que o tubo substitua todas as seções ocas convencionais. É que o canto e o perfil dimensional mais controlados podem ser úteis onde a precisão da fabricação e a aparência final fazem parte dos requisitos do projeto.

Superfície de aço preto e acabamento secundário

O produto padrão é fornecido em aço preto não revestido.

Esta configuração é frequentemente selecionada quando o cliente planeja realizar tratamento de superfície após a fabricação. Dependendo do projeto, os processos de acabamento disponíveis podem incluir:

● Pintura

● Revestimento em pó

● Acabamento de cozimento

● Galvanização

● Outros tratamentos anticorrosivos especificados

Antes do revestimento, a superfície deve ser devidamente limpa e preparada de acordo com o sistema de revestimento selecionado. Para projetos expostos à umidade, condições climáticas externas, névoa salina ou ambientes corrosivos, um sistema de proteção contra corrosão adequado deve ser especificado em vez de usar aço preto não tratado.

Processamento personalizado

O tubo pode ser fornecido de acordo com os requisitos de fabricação e não apenas com comprimentos padrão de 6 m.

As opções disponíveis incluem:

● Corte de comprimento fixo de 3–12 m

● Corte de precisão

● Chanframento

● Rebarbação

● Biselamento

● Pré-perfuração

● Arranjos de repintura ou galvanização

● Dimensões de seção personalizadas

● Espessura de parede personalizada

● Processamento especial de acordo com desenhos

Para cotação, os compradores devem fornecer o tamanho da seção necessária, espessura da parede, qualidade do material, quantidade, comprimento, tratamento de superfície e quaisquer desenhos de usinagem.

Informações sobre aquisição e fornecimento

Para pedidos de engenharia e fabricação, as especificações mais importantes a serem confirmadas antes da compra não são apenas as dimensões externas.

Os compradores devem especificar:

1.Tamanho da seção: dimensões quadradas ou retangulares.

2. Espessura da parede: espessura e tolerância necessárias.

3. Classe de aço: Q235B ou Q355B.

4.Comprimento: padrão 6 m ou comprimentos fixos de 3–12 m.

5. Requisito de canto: geometria e tolerância necessárias de 90°.

6.Superfície: aço preto ou tratamento de superfície secundário.

7. Usinagem: corte, perfuração, chanfro, chanframento ou rebarbação.

8.Inspeção: inspeção padrão de fábrica ou inspeção adicional de terceiros.

Para projetos repetidos, manter o mesmo tipo de material, dimensões de seção, espessura de parede, método de processamento e requisitos de inspeção ajuda a manter a consistência entre os lotes.

Por que comprar tubo de aço de precisão em ângulo reto da Rongheng?

opera uma plataforma de vendas internacional apoiada pela Tianjin Gefu Steel, integrando recursos de fabricação de aço com fornecimento de exportação.

A empresa está localizada na Zona Industrial de Daqiuzhuang, Tianjin, uma das principais áreas de produção de aço da China. Sua linha de produtos abrange tubos de aço, perfis ocos, perfis de aço, produtos galvanizados e produtos de montagem fotovoltaica.

Para projetos em massa, a Rongheng oferece suporte a dimensões personalizadas, fornecimento de comprimento fixo, processamento secundário, requisitos de OEM/ODM e inspeção baseada em projeto. O volume anual de produção e vendas de aço do grupo excede 1,3 milhão de toneladas, apoiando a aquisição de contêineres e engenharia a granel.

Para pedidos maiores, a programação da produção e a entrega são normalmente organizadas de acordo com a especificação, quantidade, requisitos de processamento e condições de inspeção.

Perguntas frequentes

Q1. Qual é a diferença entre o tubo de aço de precisão em ângulo reto e um tubo quadrado convencional?

A principal diferença é a geometria do canto e os requisitos de controle dimensional. Os tubos quadrados convencionais normalmente possuem cantos arredondados, enquanto este produto é formado com um perfil de canto de 90° mais definido para aplicações onde o alinhamento e a aparência das juntas são importantes.

Q2. O tubo é sem costura?

Não. É uma seção oca soldada fabricada por conformação progressiva a frio seguida de soldagem de alta frequência. Portanto, não deve ser descrito como um tubo sem costura.

Q3. O tubo de aço preto pode ser pintado ou revestido a pó?

Sim. A superfície de aço preto não revestida pode ser preparada para pintura, revestimento em pó, acabamento de cozimento ou outros tratamentos de superfície específicos. A limpeza e preparação adequada da superfície são necessárias antes do revestimento.

Q4. O aço preto enferrujará durante o armazenamento?

Sim. O aço carbono não tratado pode oxidar quando exposto à umidade. Recomenda-se o armazenamento interno a seco e os tubos devem ser protegidos da chuva, condensação e condições de umidade prolongada antes do tratamento da superfície.

Q5. Devo escolher Q235B ou Q355B?

O Q235B é adequado para muitas estruturas internas convencionais, estruturas de equipamentos e aplicações decorativas. O Q355B deve ser considerado quando o projeto estrutural exigir maior resistência do material ou quando a aplicação envolver cargas mais pesadas.

Q6. Que comprimentos você pode fornecer?

O comprimento padrão é de 6 m. Comprimentos fixos personalizados de 3 a 12 m podem ser organizados de acordo com os requisitos do pedido.

Q7. Você pode cortar, furar, chanfrar ou chanfrar o tubo antes da entrega?

Sim. Corte de precisão, perfuração, chanframento, rebarbação e chanfro podem ser organizados de acordo com desenhos ou requisitos de processamento.

Q8. Quais informações são necessárias para uma cotação?

Forneça as dimensões da seção, espessura da parede, classe do material, quantidade, comprimento necessário, tratamento de superfície e quaisquer requisitos adicionais de usinagem. Os desenhos são recomendados para processamento fora do padrão.

Q9. Este produto é adequado para aplicações externas?

A versão padrão em aço preto não é recomendada para exposição externa de longo prazo sem proteção contra corrosão. Para ambientes externos, úmidos, costeiros ou corrosivos, deve-se considerar aço galvanizado ou protegido de outra forma.

Q10. Você pode fornecer tamanhos personalizados?

Sim. Além das faixas de tubos quadrados e retangulares declaradas, dimensões personalizadas, espessuras de parede, comprimentos, usinagem e tratamento de superfície podem ser discutidos de acordo com os requisitos do projeto.
