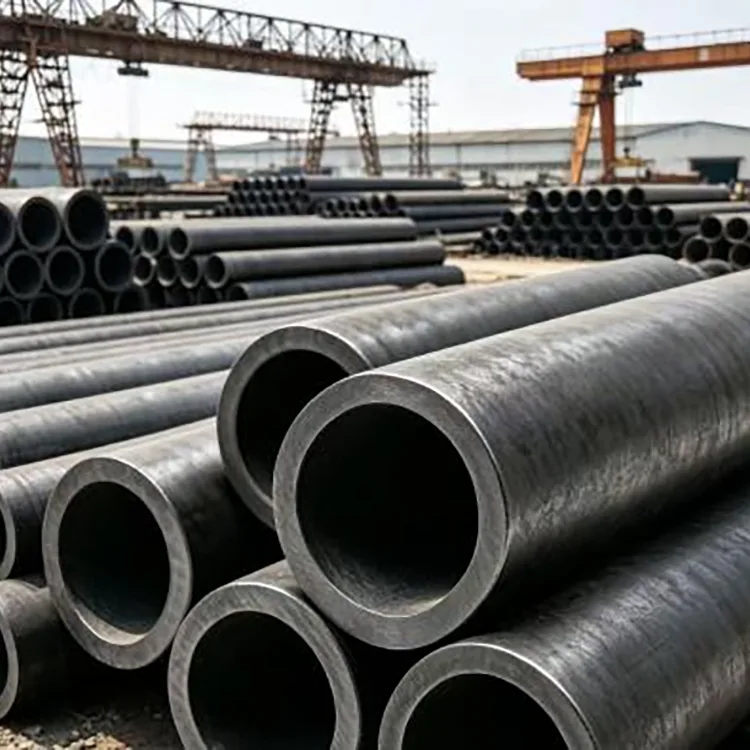

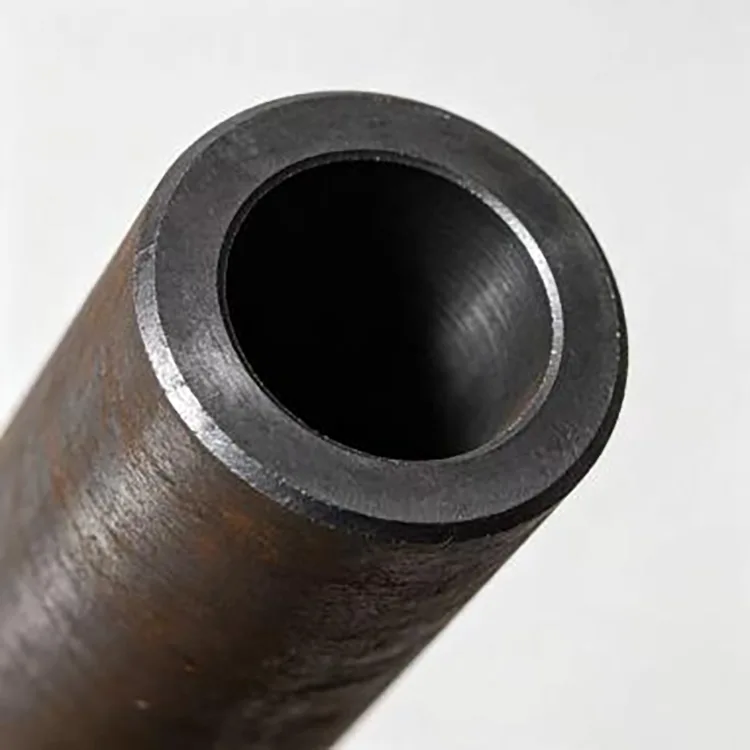

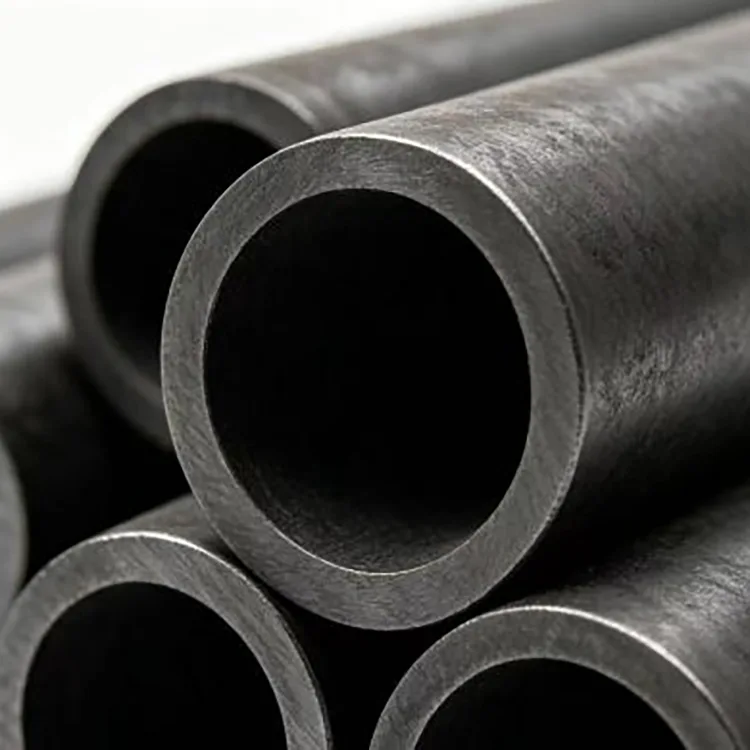

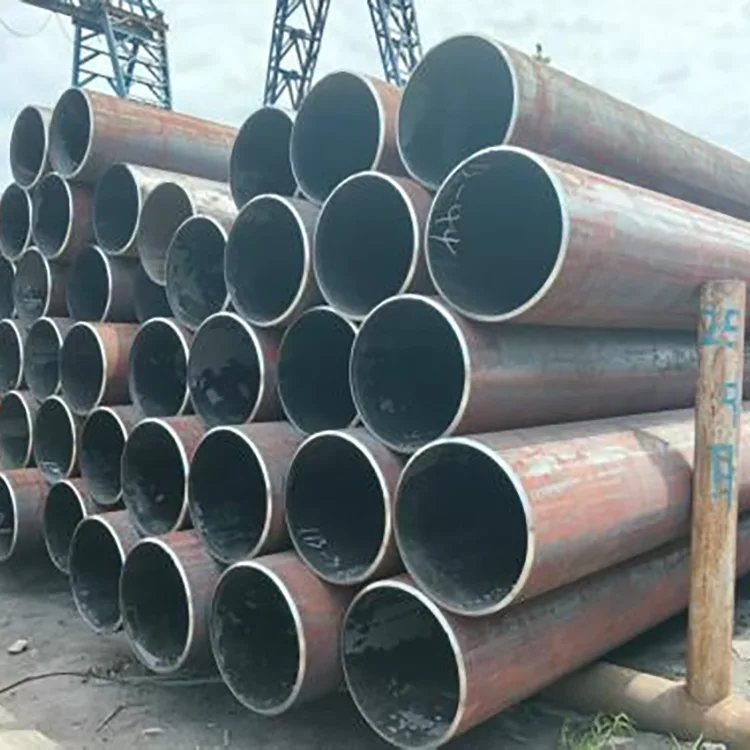

Tubo de aço carbono sem costura de alta temperatura

A tubulação de alta temperatura não pode ser selecionada apenas pelo tamanho do tubo. A temperatura de trabalho, a pressão, o meio de serviço, o tempo de operação e o tipo de material afetam o desempenho exigido do tubo. Este tubo de aço carbono sem costura para alta temperatura é destinado a aplicações de alta temperatura e alta pressão onde a tubulação de aço carbono comum pode não fornecer estabilidade suficiente a longo prazo.

O tubo é fabricado usando tecnologia de produção de tubos de aço sem costura, conferindo ao tubo uma estrutura contínua sem costura de solda longitudinal. Aquecimento, perfuração, laminação, dimensionamento, resfriamento e endireitamento controlados ajudam a manter uma parede de tubo densa e uniforme. O tubo acabado é adequado para vapor de alta temperatura, água quente e fluidos de processo, com opções de processamento disponíveis para diferentes requisitos de instalação.

Desempenho sob condições de alta temperatura

A exposição prolongada ao calor pode fazer com que a tubulação de aço carbono perca a estabilidade dimensional ou desenvolva deformação quando o material e as condições operacionais não forem adequados. Por esta razão, o tubo é projetado em torno de limites específicos de temperatura e pressão, em vez de ser tratado como um tubo sem costura de uso geral.

Resistência à fluência em altas temperaturas

Sob serviço contínuo a 425°C, o tubo é projetado para manter dimensões estáveis ​​e resistir à deformação plástica e à expansão do diâmetro. Isto é particularmente importante para tubulações que permanecem em temperaturas elevadas durante longos períodos de operação.

Resistência à fadiga térmica

A tubulação industrial pode sofrer aquecimento e resfriamento repetidos, em vez de uma temperatura constante. O tubo foi projetado para suportar ciclos térmicos e reduzir o risco de rachaduras associadas a mudanças repetidas de temperatura.

Desempenho em alta temperatura e pressão

A pressão nominal de alta temperatura é de 10 MPa a uma temperatura constante de 425°C. Para um projeto real, a capacidade de pressão ainda deve ser verificada em relação ao tamanho do tubo, espessura da parede, classe do material, temperatura de projeto e código de engenharia aplicável.

Estrutura Material Uniforme

O uso de matérias-primas controladas de aço carbono e a fabricação contínua ajudam a fornecer uma parede densa do tubo com continuidade consistente do material. Isto é importante para aplicações onde defeitos localizados podem se tornar um problema sob temperatura e pressão sustentadas.

Especificações Técnicas Principais

Seleção de materiais e padrões

O material correto depende da temperatura operacional real e das condições de serviço. Classes diferentes não devem ser substituídas simplesmente porque as dimensões nominais dos tubos são iguais.

Até 350°C

Para tubulações de vapor de média e baixa pressão, óleo de transferência de calor e água quente, o tubo de aço sem costura 20G de acordo com GB 3087 é a opção preferida no esquema de seleção fornecido.

ASTM A106 Gr.B pode ser usada como alternativa.

GB/T 8163 20# deve ser considerado com cautela e é destinado a ramais não críticos e de baixa pressão, em vez de exigir serviço em alta temperatura.

350–425°C

Para serviço contínuo de vapor em alta temperatura e longo prazo, use 20G de acordo com GB 3087 ou ASTM A106 Gr.B de acordo com o desenho do projeto.

Para esta faixa de temperatura, a documentação do material deve incluir as propriedades mecânicas de alta temperatura exigidas e registros de testes não destrutivos quando especificado pelo projeto.

O GB/T 8163 20# comum não deve ser substituído por um tubo especificado de alta temperatura simplesmente para reduzir o custo de compra.

425–450°C

Nesta faixa de temperatura, o tubo de aço carbono só deve ser considerado para serviço intermitente ou de curto prazo.

Uma avaliação de fluência é necessária e os intervalos de inspeção devem ser reduzidos quando o aço carbono for usado temporariamente. Para projetos de engenharia formal, o aço de liga de cromo-molibdênio é o preferido.

Acima de 450°C

O tubo sem costura de aço carbono não deve ser usado para operação de longo prazo acima de 450°C.

As orientações de seleção fornecidas recomendam ligas de aço resistentes ao calor, como:

● 15CrMoG — até 510°C

● 12Cr1MoVG — até 570°C

A seleção final do material deve seguir o projeto de engenharia real, as condições operacionais e as normas aplicáveis.

Onde é usado

Este tubo é usado principalmente em sistemas onde a temperatura e a pressão são mantidas por longos períodos.

As aplicações típicas incluem:

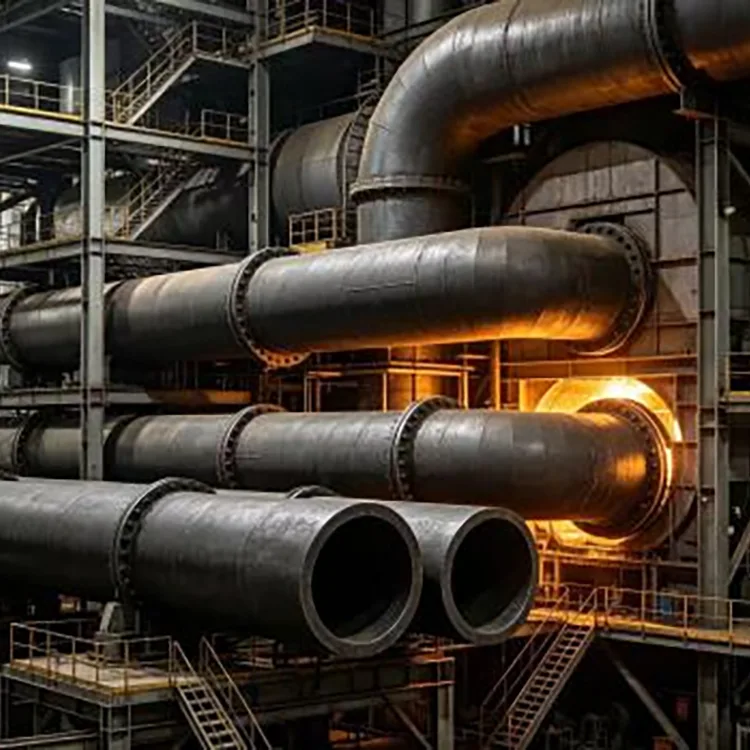

Geração de energia

Usado para tubulações auxiliares em torno de caldeiras de usinas de energia e outros equipamentos de energia térmica onde água quente ou vapor são transportados sob condições operacionais controladas.

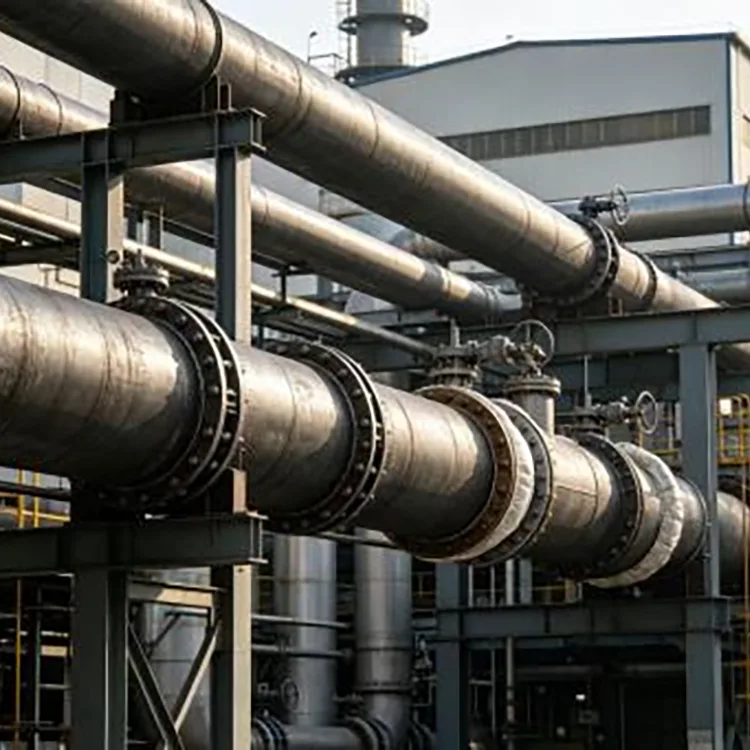

Tubulações de Vapor Industriais

Adequado para transmissão de vapor de alta temperatura em plantas industriais, incluindo linhas de vapor de processo e tubulações de suporte.

Tubulação de Processo Químico

Usado para fluidos de processo de alta temperatura onde o tipo de aço carbono selecionado é compatível com a temperatura, pressão e meio de operação.

Recuperação de calor residual

Aplicado em sistemas de recuperação de calor residual onde fluidos quentes ou vapor precisam ser transferidos entre equipamentos de processo.

Equipamento de troca de calor

Usado para tubulações conectadas a trocadores de calor de alta temperatura e equipamentos térmicos relacionados.

Aplicações onde não deve ser usado

A seleção correta também significa saber quando um tubo não deve ser usado.

Este produto não é recomendado para:

● Meio ácido ou alcalino fortemente corrosivo

● Serviço de longo prazo acima de 450°C

● Condições de baixa temperatura/alta pressão que exigem tipos de tubos dedicados para baixa temperatura

Para meios especiais ou temperaturas extremas, o material deve ser reavaliado em vez de forçar uma solução de aço carbono a uma aplicação inadequada.

Processo de Fabricação

Para tubos de alta temperatura, o controle de fabricação está intimamente relacionado ao desempenho dimensional e mecânico final. O sistema de fornecimento da Rongheng abrange a produção e processamento de tubos de aço sem costura, com verificações de qualidade realizadas desde o material recebido até a inspeção do produto acabado.

A rota geral de fabricação inclui:

Inspeção de matéria-prima → Aquecimento → Perfuração → Laminação → Dimensionamento → Resfriamento → Endireitamento → Corte → Inspeção de superfície → Testes não destrutivos quando necessário → Inspeção final → Embalagem e envio

Inspeção de Matéria Prima

Antes da produção, os materiais de aço recebidos são verificados em relação ao grau exigido e às especificações de compra. A documentação do material, a composição química e as propriedades mecânicas são revisadas de acordo com os requisitos do pedido.

Para classes específicas como 20G e ASTM A106 Gr.B, o material precisa corresponder à norma aplicável e à documentação do projeto.

Aquecimento e Piercing

O tarugo de aço preparado é aquecido até a temperatura de processamento necessária e perfurado para formar a seção oca inicial. O controle do aquecimento é importante porque o aquecimento excessivo ou insuficiente pode afetar a formação subsequente e a estrutura final do tubo.

Rolamento e dimensionamento

A casca oca passa pelas etapas de laminação e dimensionamento para obter o diâmetro externo e a espessura de parede necessários.

O controle dimensional nesta fase concentra-se em:

● Diâmetro externo

● Espessura da parede

● Uniformidade da parede

● Comprimento do tubo

● Retidão

Resfriamento e alisamento

Após a formação, o resfriamento e o endireitamento controlados são usados ​​para estabilizar as dimensões do tubo. A retilineidade é verificada antes que o tubo prossiga para o processamento final.

Corte e preparação final

O tubo pode ser fornecido nos comprimentos necessários. Corte de comprimento fixo, chanframento de extremidade de tubo e polimento de parede interna podem ser organizados de acordo com a especificação do pedido confirmado.

Controle de qualidade de fábrica

A tubulação de alta temperatura é frequentemente instalada em sistemas onde a substituição de uma seção com falha significa o desligamento do equipamento. Por esta razão, o controle de qualidade deve abranger mais do que a aparência e a inspeção dimensional.

O processo de inspeção da Rongheng pode incluir:

Verificação de Materiais

A classe do aço, a documentação do material e as propriedades químicas e mecânicas exigidas são verificadas em relação às especificações de compra.

Inspeção Dimensional

O diâmetro externo, a espessura da parede, o comprimento e a retilineidade são verificados para confirmar se o tubo acabado atende aos requisitos acordados.

Inspeção de superfície

A superfície do tubo é verificada quanto a defeitos visíveis, oxidação excessiva e outras condições que possam afetar o uso ou processamento subsequente.

Testes Não Destrutivos

Quando exigido pelo pedido ou projeto de engenharia, testes não destrutivos podem ser organizados para identificar descontinuidades internas que não podem ser confirmadas através de inspeção visual.

Inspeção Final do Lote

Os tubos acabados são verificados por especificação e lote de produção antes da embalagem. Quantidade, dimensões, marcações e documentos de inspeção necessários são confirmados antes do envio.

Consistência de lote para pedidos de projeto

Para projetos de engenharia, não basta receber a especificação correta na primeira remessa. Se o projeto exigir vários lotes, as diferenças entre as remessas podem criar problemas durante a instalação e aceitação no local.

Rongheng organiza a produção e inspeção de acordo com os requisitos confirmados do pedido. Para compras repetidas, o tipo de material original, as dimensões, os requisitos de processamento e as condições de inspeção podem ser usados ​​como referência para lotes subsequentes.

Esta abordagem é particularmente útil para projetos que exigem múltiplas entregas da mesma especificação de tubulação.

Processamento e fornecimento personalizado

Diferentes locais de instalação exigem diferentes comprimentos de tubo e condições finais. A Rongheng pode providenciar processamento adicional com base em desenhos ou especificações confirmadas.

O processamento disponível inclui:

● Corte de comprimento fixo

● Chanframento de extremidade de tubo

● Polimento de paredes internas

● Outros requisitos de processamento acordados

Para pedidos de engenharia em massa, os compradores devem fornecer o tipo de tubo necessário, tamanho, espessura da parede, comprimento, temperatura de trabalho, pressão de trabalho, meio de serviço e requisitos de inspeção antes da cotação.

Isto permite que a especificação do tubo corresponda à aplicação real, em vez de cotar apenas de acordo com o diâmetro e a espessura da parede.

O que os compradores devem confirmar antes de fazer o pedido

Para serviços em alta temperatura, as seguintes informações devem ser confirmadas antes da compra:

Fornecimento e Entrega

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. opera como plataforma de vendas internacional da Tianjin Gefu Steel e trabalha com recursos de fabricação de aço em Daqiuzhuang, Tianjin, uma importante área de produção e distribuição de aço.

A gama de fornecimento abrange tubos de aço sem costura, tubos de aço soldados, tubos galvanizados, perfis de aço e produtos de montagem fotovoltaica. Isso permite que a empresa lide com compras de tubos de aço padrão e pedidos de projetos envolvendo materiais, dimensões, requisitos de processamento e inspeção especificados.

Para pedidos em grandes quantidades, a programação da produção é confirmada de acordo com a especificação do tubo, quantidade, requisitos de processamento e plano de entrega. O objetivo é manter o tubo fornecido consistente com as especificações de compra aprovadas, desde a produção até o envio.

Perguntas frequentes

Q1: Qual é a diferença entre o tubo de aço carbono sem costura comum e o tubo de aço carbono sem costura de alta temperatura?

A principal diferença não é simplesmente se o tubo é perfeito. O serviço de longo prazo em alta temperatura exige que o grau do material, o padrão de fabricação, as propriedades mecânicas, a temperatura operacional e a pressão sejam considerados em conjunto. Um tubo sem costura de uso geral não deve ser automaticamente tratado como adequado para serviço contínuo em alta temperatura.

Q2: Este tubo pode ser usado para vapor de 400°C?

Sim, 20G de acordo com GB 3087 ou ASTM A106 Gr.B podem ser considerados para a faixa contínua de alta temperatura de 350–425°C no esquema de seleção fornecido. A seleção final também deve considerar a pressão de projeto, a espessura da parede, a duração da operação e os requisitos de engenharia aplicáveis.

Q3: O tubo pode suportar 10 MPa a 425°C?

A pressão nominal especificada para alta temperatura é de 10 MPa a uma temperatura constante de 425°C. O projeto real do projeto deve verificar o requisito de pressão em relação às dimensões do tubo, classe do material, código de projeto e condições operacionais.

Q4: Você pode fornecer tubos sem costura de alta temperatura e comprimento fixo?

Sim. O corte de comprimento fixo está disponível de acordo com o pedido confirmado. O chanframento da extremidade do tubo e o polimento da parede interna também podem ser organizados quando necessário.

Q5: Você pode fornecer testes não destrutivos e documentos de inspeção?

Sim. Testes não destrutivos e documentação de inspeção podem ser organizados de acordo com o pedido e os requisitos do projeto. Os compradores devem especificar o nível de inspeção exigido antes da produção.

Q6: Que informações devo fornecer para uma cotação?

As informações mais úteis são a qualidade do material, o padrão aplicável, o diâmetro externo, a espessura da parede, o comprimento do tubo, a temperatura de trabalho, a pressão de trabalho, o meio de serviço, a quantidade e os requisitos de inspeção. Desenhos ou especificações de projeto também podem ser fornecidos quando for necessário processamento adicional.

Q7: Este tubo é adequado para temperaturas acima de 450°C?

Não. A operação de longo prazo acima de 450°C está fora da faixa recomendada para tubos de aço carbono neste esquema de seleção. Ligas de aço resistentes ao calor, como 15CrMoG ou 12Cr1MoVG, devem ser avaliadas para serviços em temperaturas mais altas.

Q8: Como deve ser instalada a tubulação de alta temperatura?

O sistema de tubulação precisa de tolerância suficiente para expansão térmica. Flanges de alta temperatura e materiais de vedação adequados devem ser selecionados, e tubos frios não devem ser forçados a alinhar durante a instalação. A instalação adequada ajuda a controlar o estresse térmico, a deformação e o vazamento durante a operação.

Q9: Por quanto tempo o tubo pode ser usado em serviço contínuo?

A especificação do produto fornecida indica uma vida útil reivindicada de mais de 8 anos sob operação contínua sem falhas. A vida útil real depende da temperatura operacional, pressão, meio, condições de corrosão, ciclo térmico, instalação e manutenção, portanto as condições do projeto devem ser avaliadas antes de determinar a vida útil esperada.

Por que escolher a Rongheng para fornecimento de projetos?

Para este tipo de tubo, as decisões de compra geralmente são baseadas em mais do que o preço por tonelada. A qualidade do material, a classificação de temperatura, a espessura da parede, os requisitos de inspeção, o processamento e a consistência do lote afetam se o tubo pode ser aceito e instalado corretamente.

A Rongheng combina recursos de fabricação de aço em Tianjin com experiência em fornecimento de projetos internacionais, suportando especificações padrão, bem como corte de comprimento fixo, chanframento, polimento e outros requisitos de processamento confirmados.

Para um projeto de duto de alta temperatura, os compradores podem fornecer primeiro a temperatura operacional, a pressão, o meio e o padrão exigido. A Rongheng pode então combinar a especificação do tubo disponível com os requisitos de compra e confirmar o material apropriado, inspeção e condições de entrega antes da produção.
