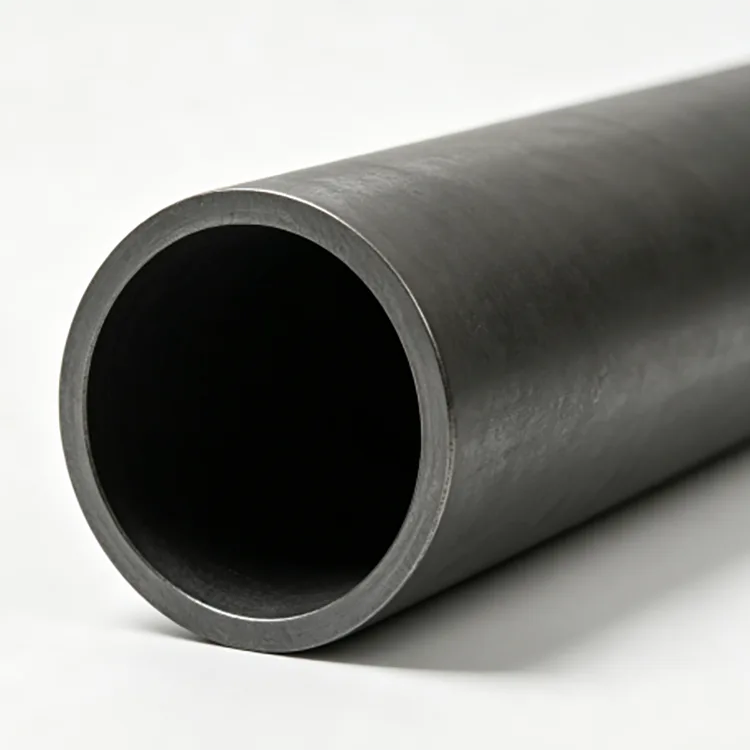

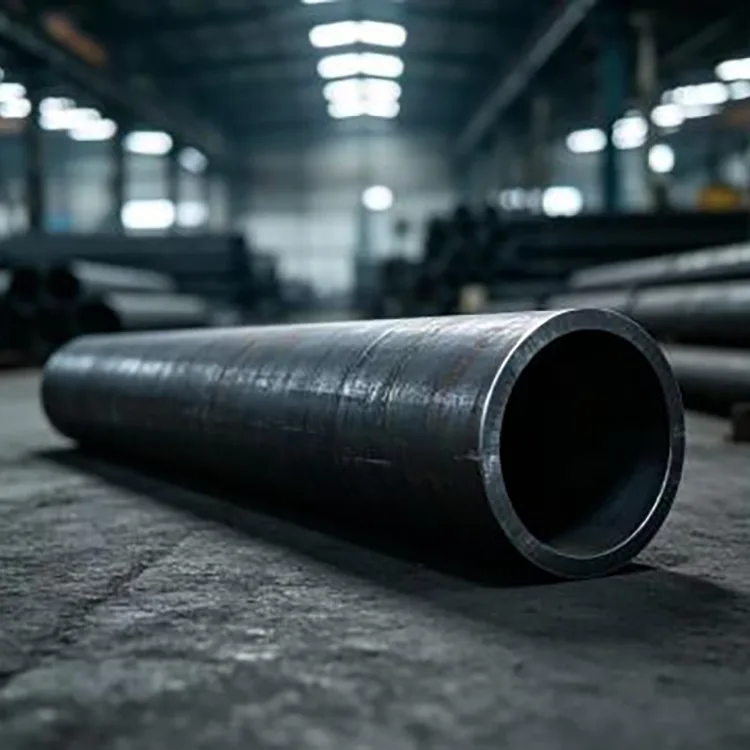

Os tubos sem costura de aço carbono para sistemas de dutos são fabricados a partir de tarugos de aço sólido em vez de uma tira de aço com uma costura soldada longitudinal. O tarugo é aquecido, perfurado para formar uma casca oca e posteriormente laminado ou trefilado a frio para atingir o diâmetro e a espessura de parede necessários.
Para sistemas de dutos, a principal razão para usar tubos sem costura não é simplesmente o fato de terem “maior resistência”. Sua construção remove a costura de solda longitudinal encontrada em tubos soldados, o que pode ser uma consideração importante para certas aplicações de alta pressão, alta temperatura ou serviços críticos.
O tubo acabado pode ser fornecido na condição preta, decapado e passivado, polido, revestido com óleo anti-ferrugem ou tratado com outra proteção de superfície acordada. A especificação final deve ser baseada no meio, temperatura, pressão, método de conexão e padrão de tubulação aplicável.
|
Item |
Especificação |
|
Produto |
Tubo sem costura de aço carbono para sistemas de dutos |
|
Materiais principais |
20#, Q235B, Q345B, A106 Gr.B, A53 Gr.B |
|
Diâmetro externo |
21–630 mm |
|
Espessura da parede |
1–50 mm |
|
Comprimento padrão |
6m / 12m |
|
Comprimento personalizado |
Disponível |
|
Faixa de pressão |
0,6–32 MPa como faixa de referência fornecida, sujeito ao tamanho do tubo, espessura da parede, material e código de projeto |
|
Faixa de temperatura |
-20°C a 450°C como referência de produto fornecida; a temperatura real de serviço permitida depende do material e do padrão aplicável |
|
Superfície |
Óleo preto, decapado e passivado, polido, antiferrugem, galvanizado |
|
Processamento |
Corte, chanfro, rosqueamento, perfuração e outras fabricações acordadas |
O aço carbono 20# é comumente usado para transporte geral de fluidos e aplicações mecânicas convencionais.
O Q235B é adequado para aplicações estruturais e de suporte gerais onde o projeto exige este grau.
O Q345B pode ser considerado para aplicações que exigem maior resistência, sujeito às especificações de tubo aplicáveis.
A106 Gr.B é uma escolha comum para tubos de aço carbono sem costura usados em serviços de alta temperatura. ASTM A106/A106M-26 cobre tubos de aço carbono sem costura para serviços em alta temperatura e inclui requisitos para testes mecânicos, testes hidrostáticos e testes elétricos não destrutivos.
A53 Gr.B pertence a uma especificação de tubo mais ampla que cobre tubos pretos sem costura e soldados e galvanizados por imersão a quente, portanto, o comprador deve indicar claramente que o produto necessário é sem costura. ASTM A53/A53M-24 cobre NPS 1/8 a NPS 26 e inclui requisitos de inspeção hidrostática e outros.
Diferentes padrões são destinados a diferentes serviços.
Para transporte geral de líquidos na China, GB/T 8163-2018 é o padrão atual para tubos de aço sem costura para serviços de líquidos.
Para serviços em altas temperaturas, ASTM A106/A106M é especificamente destinado a tubos de aço carbono sem costura para serviços em altas temperaturas.
Para aplicações de craqueamento de petróleo e fornos petroquímicos relacionados, trocadores de calor e tubulações de pressão, a GB 9948-2013 cobre tubos de aço sem costura para craqueamento de petróleo.
É por isso que uma investigação da tubulação deve indicar o meio de serviço e a temperatura operacional, não apenas o diâmetro externo e a espessura da parede.
A gama de produtos fornecida cobre 0,6–32 MPa e -20°C a 450°C, mas estes não devem ser tratados como uma classificação universal para cada tubo.
A pressão permitida depende do diâmetro externo, espessura da parede, tipo de aço, temperatura de projeto, tolerância à corrosão, configuração da junta e código de projeto aplicável.
A temperatura também afeta o desempenho do material. Um tubo adequado para serviço de água em temperatura normal não pode ser usado automaticamente para vapor em alta temperatura simplesmente porque a espessura da parede é a mesma.
Para sistemas de alta temperatura, o padrão do material e o código do projeto devem, portanto, ser confirmados antes da compra.
A ausência de uma solda longitudinal é útil em aplicações onde a parede do tubo deve fornecer um corpo contínuo em torno da circunferência.
Para muitos sistemas comuns de baixa pressão, o tubo soldado pode ser mais econômico.
O tubo sem costura torna-se mais relevante quando o projeto exige uma especificação perfeita devido à pressão, temperatura, criticidade do serviço ou ao código aplicável.
Essa distinção é importante para compras. “Sem costura” deve ser um requisito na especificação de compra quando o projeto de engenharia assim o exigir, em vez de uma suposição baseada na aparência do tubo.
Para transporte de fluidos, a queda de pressão é influenciada pelo diâmetro interno, comprimento do tubo, vazão, viscosidade do fluido, conexões e condição da superfície interna.
Um diâmetro interno maior pode reduzir a velocidade do fluxo e a perda por atrito, enquanto um diâmetro menor pode aumentar a demanda de bombeamento.
Por esta razão, o dimensionamento da tubulação deve ser baseado na vazão necessária e na queda de pressão permitida. A espessura da parede deve então ser verificada separadamente quanto à pressão e aos requisitos mecânicos.
Fornece resistência à pressão, permite tolerância à corrosão quando necessário, contribui para a rigidez mecânica e afeta a capacidade de carga externa da tubulação.
A faixa fornecida é de 1 a 50 mm, com a série de pressão SCH disponível para pedidos de projetos adequados.
Uma parede mais espessa não é automaticamente melhor. Aumenta o peso do material, o custo e, às vezes, os requisitos de soldagem ou dobra. A espessura correta deve vir da pressão de projeto, temperatura, grau do material e tolerância à corrosão.

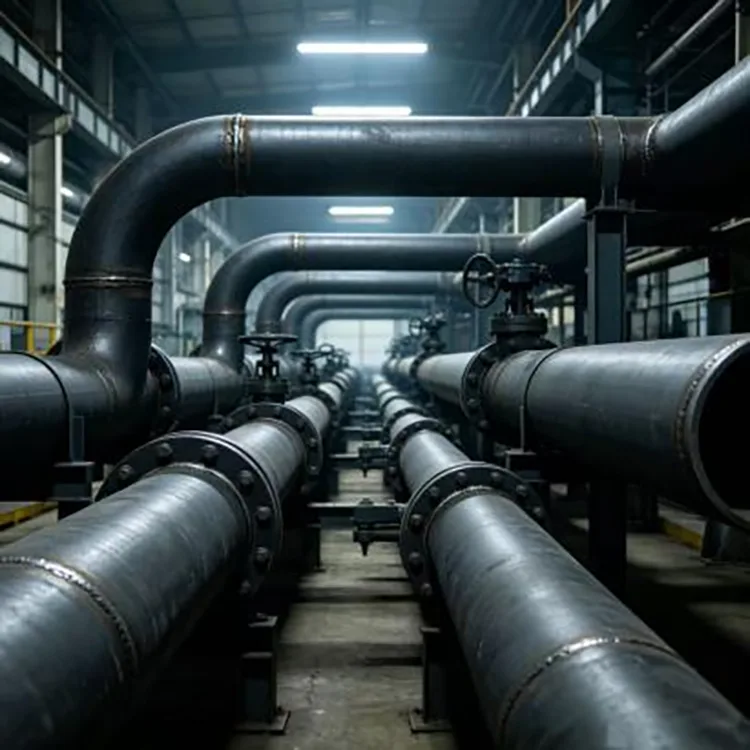

O tubo sem costura de aço carbono para sistemas de dutos é usado em vários sistemas industriais.
Em usinas de energia, ele pode ser usado para sistemas selecionados de vapor, água e tubulação auxiliar, onde o material e a classificação de temperatura são adequados.

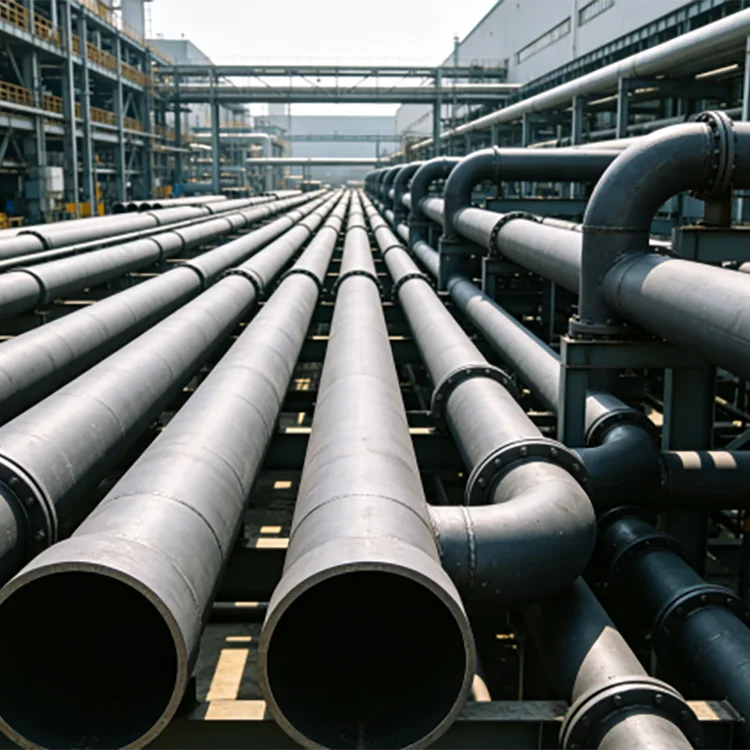

Em fábricas de produtos químicos, é utilizado para tubulações de processo, sistemas de transferência de calor e conexões de equipamentos com seleção de material apropriado.

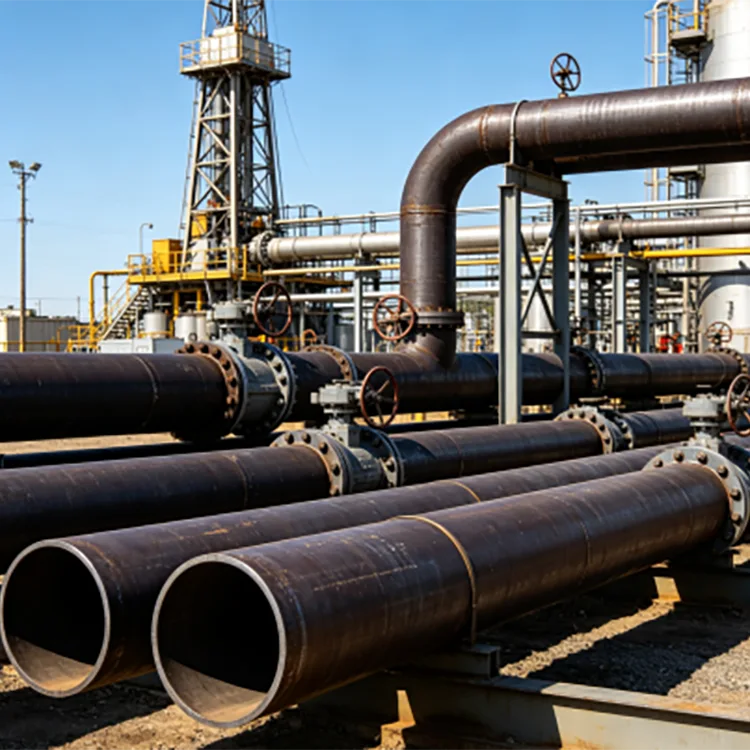

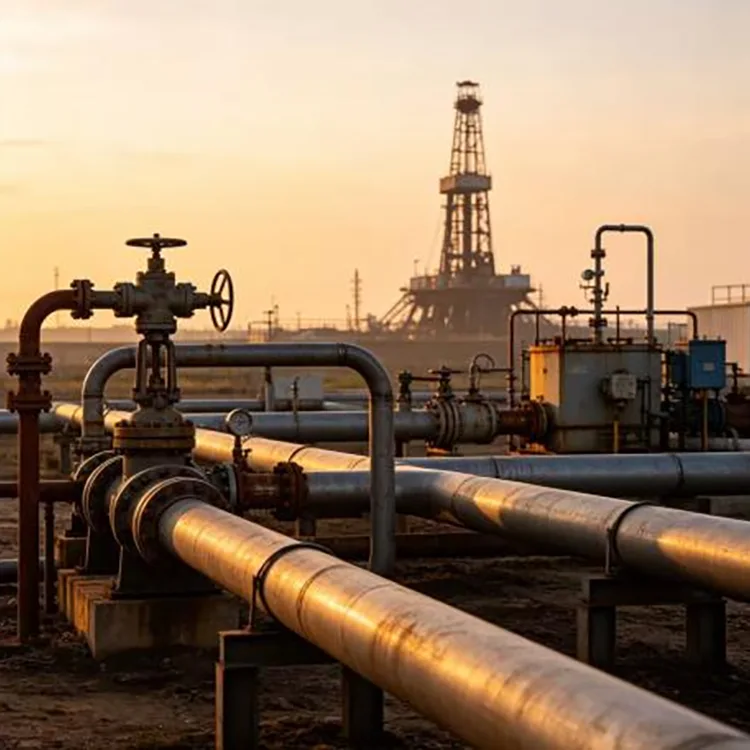

Em instalações de petróleo e gás, o tubo sem costura pode ser usado em linhas de pressão e de processo selecionadas, onde o grau e o padrão especificados permitirem.
Em equipamentos mecânicos, pode servir como tubulação hidráulica, tubulação de equipamento e conexões de suporte de pressão.
Em utilidades industriais, é utilizado para ar comprimido, água e outros meios de processo de acordo com os requisitos de serviço aplicáveis.
Para tubulações de alta temperatura, o tubo deve ser selecionado a partir do requisito de temperatura para trás.
Se uma linha transportar vapor de alta temperatura ou outro meio de processo quente, o comprador deverá confirmar a qualidade do material, a temperatura de projeto, a pressão, o arranjo de isolamento e a tolerância de expansão.
A ASTM A106/A106M-26 cobre especificamente tubos de aço carbono sem costura para serviços em altas temperaturas e exige que o tubo seja adequado para operações como flexão, flangeamento e soldagem, quando especificado corretamente.
Um tubo de fluido de uso geral não deve ser substituído por um tubo de alta temperatura simplesmente porque o tamanho nominal é idêntico.
Tubos de aço sem costura podem ser usados em sistemas de dutos enterrados, mas a superfície de aço preto não fornece proteção contra corrosão subterrânea a longo prazo.
Para serviços enterrados, a proteção externa pode incluir revestimentos anticorrosivos adequados, sistemas de envolvimento ou medidas de proteção catódica de acordo com o desenho do projeto.
O próprio solo pode ser uma fonte significativa de corrosão. O teor de umidade, o pH, os sais, a drenagem e as condições de correntes parasitas afetam a proteção necessária.
Se a tubulação transportar internamente um meio corrosivo, a compatibilidade interna do material também precisa ser considerada.
O tubo pode ser fornecido em diversas condições de superfície.
Preto: a condição normal sem tratamento para muitas aplicações de fabricação e tubulação industrial.
Decapado e passivado: útil quando é necessária uma superfície mais limpa.
Polido: selecionado para aplicações onde o acabamento superficial tem uma função específica.
Óleo antiferrugem: útil para proteção de armazenamento e transporte.
Galvanizado por imersão a quente: disponível para aplicações adequadas onde é necessária proteção externa contra corrosão atmosférica.
O tratamento de superfície final deve ser selecionado de acordo com o ambiente médio e de serviço, em vez de ser aplicado como uma atualização geral.
Para instalação em tubulação, as extremidades do tubo podem ser preparadas de acordo com o método de conexão.
As extremidades lisas são adequadas para certas conexões soldadas.
As extremidades chanfradas podem ser preparadas para soldagem de topo.
As extremidades roscadas podem ser dispostas para aplicações adequadas de diâmetro menor.
O corte de comprimento fixo também pode reduzir a fabricação em campo quando o desenho da tubulação já está finalizado.
Quando o tubo for soldado em um sistema de pressão, a preparação final deverá seguir o procedimento de soldagem e o desenho da junta do projeto.
Para uma tubulação de pressão, apenas a inspeção da aparência não é suficiente.
O plano de inspeção pode incluir verificação de material, medição dimensional, inspeção visual, teste hidrostático e exame não destrutivo apropriado de acordo com a norma selecionada.
ASTM A106/A106M-26 inclui requisitos de testes elétricos de tração, flexão, achatamento, hidrostáticos e não destrutivos dentro de seu escopo.
A ASTM A53/A53M-24 também inclui disposições para testes elétricos de tensão, curvatura, achatamento, hidrostáticos e não destrutivos para tubos cobertos por essa especificação.
Para um pedido de projeto, o comprador deve definir os testes necessários antes da produção, em vez de tentar adicioná-los após o envio.
O material é verificado desde o aço recebido até a inspeção do tubo acabado.
A composição química e a identidade do material são verificadas em relação ao grau especificado. O diâmetro, a espessura da parede, o comprimento e a retilineidade são verificados durante a inspeção do produto acabado.
Para pedidos críticos, a inspeção adicional pode incluir testes hidrostáticos e exames não destrutivos de acordo com a norma selecionada.
Os certificados de material devem corresponder ao lote de produção real. Se o projeto exigir verificação independente, uma inspeção de terceiros poderá ser organizada antes do envio.
|
Aplicativo |
Direção inicial típica |
|
Transporte geral de líquidos |
20# e requisitos GB/T 8163 aplicáveis |
|
Tubulação industrial geral |
20# ou equivalente especificado |
|
Aplicação estrutural/mecânica de maior resistência |
Q345B onde permitido |
|
Serviço de alta temperatura |
A106 Gr.B ou classe de alta temperatura específica do projeto |
|
Petróleo / serviço petroquímico |
Selecione o padrão petrolífero ou petroquímico aplicável |
|
Pipeline enterrado |
Especificação do tubo + proteção externa contra corrosão |
|
Sistema de alta pressão |
Confirme a pressão do projeto, temperatura, espessura da parede e código aplicável |
Estas são orientações de aquisição e não substitutos para o projeto de gasodutos.
A rota de produção de tubos sem costura começa com um tarugo sólido.
Tarugo de aço → reaquecimento → perfuração rotativa → laminação a quente / dimensionamento → tratamento térmico quando necessário → endireitamento → corte → inspeção → acabamento → embalagem
Para alguns tamanhos e especificações, a trefilação ou laminação a frio pode ser usada após a fase de trabalho a quente para obter dimensões e requisitos de superfície mais rígidos.
A rota de fabricação real depende do tamanho do tubo, da classe e do padrão solicitado.
A rede de fornecimento de aço Tianjin Daqiuzhuang oferece suporte ao fornecimento, inspeção, corte, processamento de tubos e logística para pedidos de projetos.
A linha disponível abrange diâmetro externo de 21 a 630 mm e espessura de parede de 1 a 50 mm, com comprimentos padrão de 6 m e 12 m e comprimentos personalizados para requisitos de projeto.
Os materiais podem ser organizados de acordo com o serviço pretendido, incluindo 20#, Q235B, Q345B, A106 Gr.B e A53 Gr.B onde o padrão selecionado permitir a classificação.
Para projetos de dutos, o pedido pode incluir corte, chanfro, preparação de superfície e outros processamentos acordados antes da entrega.
Certificados de materiais e registros de inspeção podem ser fornecidos de acordo com os requisitos de compra, com inspeção de terceiros disponível para projetos que exigem verificação independente.
Para pedidos de exportação, agrupamento de tubos, proteção consciente contra umidade, carregamento de contêineres e documentação podem ser coordenados através da rede logística de Tianjin.
Uma investigação útil deve incluir o meio da tubulação, a pressão de projeto, a temperatura de projeto, o padrão do tubo, o tipo de aço, o diâmetro externo, a espessura da parede, o comprimento e a quantidade.
Por exemplo:
GB/T 8163 / 20# / sem costura / 114,3 × 8 mm / 6 m / tubulação de água / 100 MT
Para serviço em alta temperatura:
ASTM A106 Gr.B / sem costura / 8 pol / SCH40 / 12 m / linha de processo de alta temperatura
Esta informação permite ao fornecedor identificar o produto correto em vez de combinar o pedido apenas pelo diâmetro.
O tubo sem costura não possui costura de solda longitudinal e é especificado para muitas aplicações de pressão, temperatura e serviços críticos. Se é necessário depende do código do projeto e das condições operacionais.
A linha fornecida inclui 20#, Q235B, Q345B, A106 Gr.B e A53 Gr.B, sujeito ao padrão de produto aplicável.
Sim, quando o material e o padrão selecionados forem adequados à temperatura e pressão de projeto. ASTM A106 é especificamente destinado a tubos de aço carbono sem costura para serviços em altas temperaturas.
A faixa de referência do produto fornecido chega a 32 MPa, mas a pressão de trabalho permitida deve ser calculada para o diâmetro real, espessura da parede, material, temperatura e código de projeto.
A faixa de referência fornecida é de -20°C a 450°C. Esta não é uma classificação universal para todas as classes e tamanhos; o padrão de material aplicável e o código de projeto determinam a temperatura real de serviço permitida.
Sim, mas o aço carbono não tratado normalmente deve receber proteção externa adequada contra corrosão para serviços enterrados. A química do solo e as condições de umidade devem ser consideradas no projeto de corrosão.
Sim. Espessuras de parede de séries de pressão, como SCH40, podem ser fornecidas quando compatíveis com o tamanho e padrão do tubo selecionado.
Sim. O corte de comprimento fixo e o chanfro final podem ser organizados de acordo com os desenhos da tubulação e os requisitos de soldagem.
Não como uma substituição automática. As notas pertencem a especificações diferentes e têm requisitos diferentes. O tubo deve atender ao padrão especificado pelo projeto do gasoduto.
GB/T 8163-2018 é o atual padrão chinês para tubos de aço sem costura para serviços de líquidos.
A53/A53M cobre tubos sem costura e soldados. Se for necessário tubo sem costura, o pedido de compra deverá especificar explicitamente o produto sem costura.
Certificados de materiais, registros de inspeção dimensional e relatórios de testes acordados podem ser fornecidos. Testes hidrostáticos, testes não destrutivos e inspeção de terceiros podem ser organizados de acordo com a especificação do projeto.
