RonghengsuprimentosCanal U formado a frioperfis de aço para suportes de equipamentos industriais, estruturas estruturais, suportes de tubos, componentes embutidos e outras aplicações de fabricação de aço. Fabricadas através da formação progressiva de tiras de aço à temperatura ambiente, essas seções em forma de U oferecem uma combinação prática de geometria controlada, uso eficiente de materiais e dimensões personalizáveis para projetos que exigem componentes de aço confiáveis e prontos para instalação.

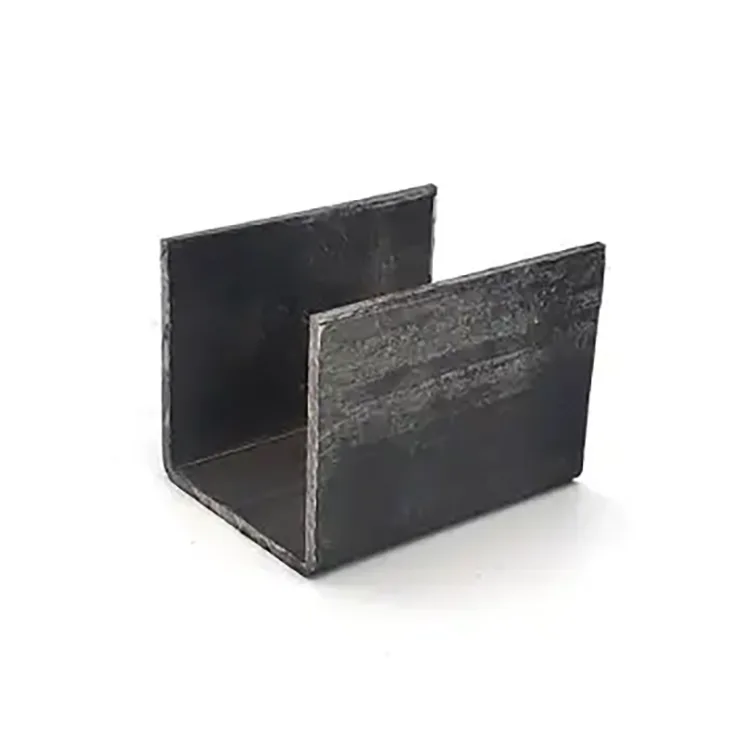

Canal U formado a frio é um perfil de aço fabricado dobrando tiras de aço à temperatura ambiente em uma seção transversal em forma de U. Sua geometria aberta o torna adequado para bases de equipamentos, estruturas guia, estruturas de suporte, gabinetes e diversos conjuntos fabricados. Em comparação com seções convencionais mais pesadas, os perfis formados a frio podem fornecer um equilíbrio útil entre resistência e peso quando projetados adequadamente para as cargas pretendidas. A Rongheng oferece opções de aço Q235B e Q355B, tamanhos de perfil U80–U300, espessuras de 0,8–3,0 mm e comprimentos padrão de 6, 9 ou 12 metros, sujeitos às especificações do produto. Este guia explica métodos de fabricação, vantagens práticas, aplicações, especificações técnicas, considerações de compra e requisitos de manutenção para ajudar os compradores a selecionar o canal de aço certo para seus projetos.
1. O que é canal U formado a frio?
2. Como é fabricado o canal U formado a frio?
3. Quais são as principais vantagens?
4. Onde o canal U formado a frio é usado?
5. Quais especificações técnicas são mais importantes?
6. Canal U formado a frio versus canal de aço laminado a quente
7. Como escolher o canal U certo
8. Controle de Qualidade e Manutenção
O canal em U formado a frio é uma seção de aço aberta com uma alma central e dois flanges que se estendem na mesma direção. Esta configuração cria um perfil em forma de U que pode ser integrado em estruturas de suporte, conjuntos de montagem, estruturas de equipamentos e outros componentes fabricados.
Ao contrário do canal de aço laminado a quente, que obtém sua forma por meio de laminação em alta temperatura, o canal em U formado a frio é produzido dobrando progressivamente a tira de aço à temperatura ambiente. Este método de fabricação permite que as dimensões do perfil e a geometria do flange sejam adaptadas a aplicações específicas.
Os canais formados a frio são particularmente úteis quando um projeto requer componentes de aço relativamente leves, dimensões repetíveis e fabricação simples. Seu desempenho depende do tipo de aço, espessura, geometria da seção, projeto da conexão e cargas aplicadas. Portanto, selecionar um perfil adequado exige mais do que comparar suas dimensões externas.
A Rongheng fornece perfis de aço formados a frio para aplicações industriais e estruturais, com opções padrão e personalizadas disponíveis de acordo com os requisitos do projeto. Os compradores podem revisar as informações do produto Cold-Formed U-Channel para avaliar as especificações e serviços de processamento disponíveis.
O processo de fabricação é projetado para converter tiras de aço planas em um perfil consistente de seção aberta. Dependendo da linha de produção e dos requisitos do pedido, as etapas principais normalmente incluem preparação do material, conformação, inspeção dimensional e operações de acabamento.
A produção começa com tiras de aço selecionadas de acordo com o grau, espessura, propriedades mecânicas e aplicação exigidas. A Rongheng lista Q235B e Q355B entre suas opções de materiais disponíveis para esta linha de produtos.
O grau apropriado deve ser confirmado em relação ao padrão de projeto aplicável e às especificações do projeto, em vez de ser selecionado apenas com base na resistência nominal.
A tira de aço passa por uma sequência de rolos formadores que gradativamente criam a alma central e os flanges. A conformação progressiva distribui a deformação em vários estágios, ajudando a estabelecer a geometria da seção transversal necessária.
O alinhamento dos rolos, a consistência do material e as condições das ferramentas podem afetar a retilineidade, os ângulos dos flanges e a uniformidade dimensional.
Uma vez formado o perfil necessário, ele pode ser cortado em comprimentos especificados. Dependendo do pedido, o processamento adicional pode incluir furos pré-perfurados, ranhuras e outras dimensões personalizadas projetadas para simplificar a instalação.
As seções acabadas devem ser verificadas em relação às especificações acordadas. Os pontos de inspeção relevantes podem incluir dimensões da alma, dimensões do flange, espessura, comprimento, retilineidade e condição da superfície visível.
Confirme o plano de inspeção aplicável e a documentação com o fornecedor antes da produção, especialmente para projetos com tolerâncias dimensionais rigorosas ou requisitos de conformidade estrutural.
A conformação a frio permite que os fabricantes produzam perfis a partir de tiras de aço sem usar a mesma rota de conformação a quente que os canais laminados a quente convencionais. Para aplicações onde o projeto permite seções relativamente finas, esta abordagem pode reduzir o peso dos componentes e o consumo de material.
Contudo, o aço mais fino não é automaticamente mais económico. O projeto final deve levar em conta a capacidade de carga, a encurvadura local, a deflexão, a resistência da conexão e a vida útil necessária.
A perfilagem progressiva suporta dimensões transversais repetíveis ao longo da produção. A consistência é importante quando vários canais precisam estar alinhados com suportes, fixadores, placas de montagem ou outros componentes de aço.
Para empreiteiros de fabricação, a consistência dimensional pode reduzir dificuldades de montagem e ajustes desnecessários durante a montagem.
O perfil aberto em forma de U fornece superfícies acessíveis para posicionamento e conexão. Dependendo do projeto, pode ser cortado, perfurado, puncionado ou incorporado em conjuntos soldados.
Comprimentos pré-cortados e furos posicionados com precisão também podem reduzir algum processamento secundário no local de instalação, desde que os detalhes de fabricação tenham sido confirmados antes da fabricação.
Os projetos industriais raramente compartilham requisitos dimensionais idênticos. Comprimentos personalizados, posições de furos, ranhuras e dimensões não padronizadas podem ajudar a combinar um canal com uma estrutura de suporte ou conjunto de equipamento específico.
Os compradores devem fornecer desenhos de engenharia ou especificações dimensionais claras para garantir que a seção fornecida corresponda à instalação pretendida.
O aço formado a frio pode oferecer um equilíbrio eficaz entre resistência e peso quando sua geometria e espessura são apropriadas para as cargas pretendidas. O desempenho estrutural final depende de mais do que o tipo de aço: profundidade da alma, largura do flange, espessura, comprimento sem suporte, contraventamento e detalhes de conexão são importantes.
Para aplicações de suporte de carga, os engenheiros devem verificar a seção usando o padrão de projeto aplicável, em vez de confiar em descrições gerais do produto.
O perfil aberto torna o canal em U formado a frio adequado para uma ampla gama de aplicações internas industriais e de fabricação.
Para instalações externas, ambientes úmidos ou locais expostos a substâncias corrosivas, os compradores devem avaliar a necessidade de galvanização, pintura ou outro sistema adequado de proteção contra corrosão. Uma seção formada a frio não revestida não deve ser automaticamente considerada adequada para exposição externa de longo prazo.
A escolha do canal U correto requer uma compreensão clara da gama de perfis disponíveis e das condições reais de trabalho. As informações de produtos listadas da Rongheng fornecem as seguintes especificações de referência.
| Item de especificação | Opção disponível | Consideração de compra |
|---|---|---|
| Tamanho do perfil | U80–U300 | Confirme a profundidade exata da alma, as dimensões do flange e o desenho da seção. |
| Classe de aço | Q235B, Q355B | Combine a classe com as cargas de projeto e os padrões aplicáveis. |
| Espessura da parede | 0,8–3,0 mm | Verifique os requisitos de carga, flambagem local e desempenho da conexão. |
| Comprimento padrão | 6m, 9m ou 12m | Selecione comprimentos adequados aos planos de transporte e instalação. |
| Serviço de corte | Corte personalizado disponível | Confirme o comprimento final e a tolerância dimensional. |
| Processamento de furo | Furos pré-perfurados e slots disponíveis | Forneça desenhos de diâmetro, espaçamento e posição do furo. |
| Dimensões fora do padrão | Requisitos personalizados podem ser discutidos | Confirme a viabilidade, ferramentas, custo e prazo de entrega. |
| Proteção de superfície | Confirme o acabamento desejado com o fornecedor | Considere a umidade, a exposição à corrosão e as necessidades de manutenção. |
Importante:Estas especificações são uma referência para a seleção do produto e não um substituto para uma ficha técnica específica do projeto. Confirme as dimensões exatas da seção, tolerâncias, certificados de materiais, acabamento superficial e padrões aplicáveis na documentação de compra.
Tanto as seções de canal formadas a frio quanto as laminadas a quente têm funções práticas na fabricação de aço. A melhor escolha depende dos requisitos estruturais, dimensões disponíveis, tolerâncias de fabricação e custo do projeto.
| Fator de comparação | Canal U formado a frio | Canal de aço laminado a quente |
|---|---|---|
| Método de fabricação | Tira de aço formada progressivamente à temperatura ambiente | Aço moldado através de um processo de laminação a quente |
| Design de seção típico | Frequentemente adequado para perfis leves e de paredes relativamente finas | Comumente disponível em seções de canais estruturais convencionais |
| Personalização dimensional | A geometria e o processamento do perfil podem ser adaptados aos requisitos especificados | A seleção geralmente segue as faixas de seções laminadas disponíveis, com fabricação adicional conforme necessário |
| Considerações de peso | Pode reduzir o peso onde o design permite seções mais finas | Frequentemente selecionado para aplicações estruturais mais pesadas que exigem propriedades de seção adequadas |
| Usos típicos | Suportes de equipamentos, estruturas, guias e fabricação de aço leve | Quadros estruturais, suportes e aplicações que exigem seções mais pesadas adequadas |
| Requisitos de projeto | Verifique flambagem local, deflexão, conexões e propriedades da seção | Verifique as propriedades da seção, carregamento, conexões e padrões estruturais aplicáveis |
Nenhum dos métodos de fabricação é universalmente superior. Perfis formados a frio podem ser vantajosos para aplicações leves e fabricação personalizada, enquanto canais laminados a quente podem ser mais apropriados para projetos que exigem seções mais pesadas. Os engenheiros devem comparar as propriedades reais da seção e a capacidade de projeto verificada antes de tomar uma decisão final.
Uma decisão de compra confiável começa com a aplicação e não apenas com o nome do produto. As etapas a seguir podem ajudar gerentes de projeto, engenheiros e equipes de compras a definir seus requisitos.
Identifique as cargas, o vão não suportado, as condições de suporte, a disposição das conexões e o ambiente de serviço esperado. Para aplicações estruturais, forneça esses detalhes ao engenheiro responsável para que a seção possa ser selecionada e verificada adequadamente.
Especifique a profundidade da alma, a largura do flange, a espessura do material, o ângulo do flange e quaisquer requisitos geométricos adicionais. Uma etiqueta de tamanho de seção por si só pode não descrever todas as dimensões necessárias para uma fabricação precisa.
Q235B e Q355B são opções disponíveis listadas para a linha de canais U formados a frio da Rongheng. A classe apropriada deve ser selecionada de acordo com o cálculo do projeto, padrão de material aplicável e documentação do projeto.
Determine os comprimentos necessários, locais dos furos, ranhuras e outros detalhes de processamento antes de fazer o pedido. Desenhos completos ajudam a reduzir modificações no local e evitam incompatibilidades entre perfis entregues e componentes de instalação.
As equipes de compras devem avaliar o custo completo, incluindo:
Esta abordagem ajuda os compradores a comparar as cotações de forma consistente e a identificar a opção mais adequada para o projeto.
A qualidade do produto afeta a eficiência da instalação, o desempenho estrutural e a confiabilidade a longo prazo dos conjuntos fabricados. Os compradores devem estabelecer requisitos claros de inspeção antes do início da fabricação.
Verifique a profundidade da alma, largura do flange, espessura, comprimento total, retilineidade e outras dimensões críticas em relação ao desenho aprovado. Para componentes utilizados em montagens, a compatibilidade dimensional é especialmente importante.
Confirme o tipo de aço e solicite a documentação relevante do material quando exigido pelo projeto. A identificação e rastreabilidade de materiais podem ser importantes para aplicações regulamentadas ou de suporte de carga.
Inspecione o perfil quanto a danos visíveis, deformações e condições que possam interferir na fabricação ou no revestimento. Se for especificada proteção contra corrosão, confirme o tipo de revestimento e os critérios de inspeção aplicáveis.
Para aplicações estruturais exigentes, a inspeção e aceitação devem seguir as especificações do projeto e os padrões de engenharia aplicáveis. Os requisitos de manutenção devem refletir o ambiente de serviço real e o sistema de proteção de superfície selecionado.
O canal em U formado a frio é produzido dobrando progressivamente a tira de aço à temperatura ambiente, enquanto o canal de aço laminado a quente convencional é moldado por meio de laminação a quente. As seções formadas a frio são frequentemente usadas para perfis leves e fabricação personalizada, enquanto os canais laminados a quente são comumente selecionados para aplicações estruturais mais pesadas. A escolha apropriada depende das dimensões necessárias, das propriedades da seção e das cargas de projeto.
A Rongheng lista Q235B e Q355B como opções de materiais disponíveis para sua linha de produtos de canal U formados a frio. Os compradores devem confirmar o grau exigido, as propriedades mecânicas, a documentação do material e os padrões aplicáveis antes de fazer o pedido.
Sim. As opções listadas incluem corte personalizado, furos pré-perfurados, ranhuras e dimensões não padronizadas sujeitas a confirmação. Os compradores devem fornecer desenhos detalhados, dimensões, quantidades e requisitos de processamento para que o fornecedor possa avaliar a viabilidade e os detalhes da cotação.
Pode ser usado ao ar livre quando o material, o projeto estrutural e o sistema de proteção contra corrosão forem adequados ao meio ambiente. O aço não revestido pode exigir proteção adicional contra umidade e exposição corrosiva. Os compradores devem confirmar o tratamento de superfície disponível e as condições de serviço esperadas com o fornecedor.
A seleção depende da carga aplicada, do vão, das condições de suporte, do projeto da conexão, do tipo de aço e dos requisitos estruturais aplicáveis. Para aplicações de suporte de carga, um engenheiro qualificado deverá verificar as propriedades da seção e a capacidade estrutural. A Rongheng pode revisar as dimensões especificadas e as informações do projeto para ajudar a identificar opções de produtos adequadas.
Forneça o tamanho do perfil necessário, dimensões da alma e do flange, espessura, tipo de aço, comprimento, quantidade, acabamento superficial e quaisquer requisitos de furo ou ranhura. Para projetos estruturais, inclua os desenhos relevantes, a aplicação pretendida e as normas técnicas. Esses detalhes ajudam o fornecedor a preparar uma cotação e proposta de entrega mais precisas.
O canal U formado a frio é um perfil de aço prático para suportes de equipamentos, estruturas industriais, estruturas de guia, componentes incorporados e outras aplicações de fabricação onde a geometria da seção, a eficiência do material e a compatibilidade da instalação são importantes. A escolha do produto certo requer uma consideração cuidadosa do tipo de aço, espessura, dimensões do perfil, cargas aplicadas, exposição à corrosão e requisitos de processamento. A Rongheng oferece opções Q235B e Q355B, tamanhos de perfil U80–U300 e serviços de processamento personalizados de acordo com especificações confirmadas. Se você estiver adquirindo canais de aço para um projeto industrial, montagem de equipamentos ou requisitos de fabricação personalizados,Contate-nospara discutir seus desenhos, requisitos técnicos, quantidade do pedido e expectativas de entrega. Uma especificação claramente definida é o primeiro passo em direção a uma solução de fornecimento de aço confiável e econômica.
