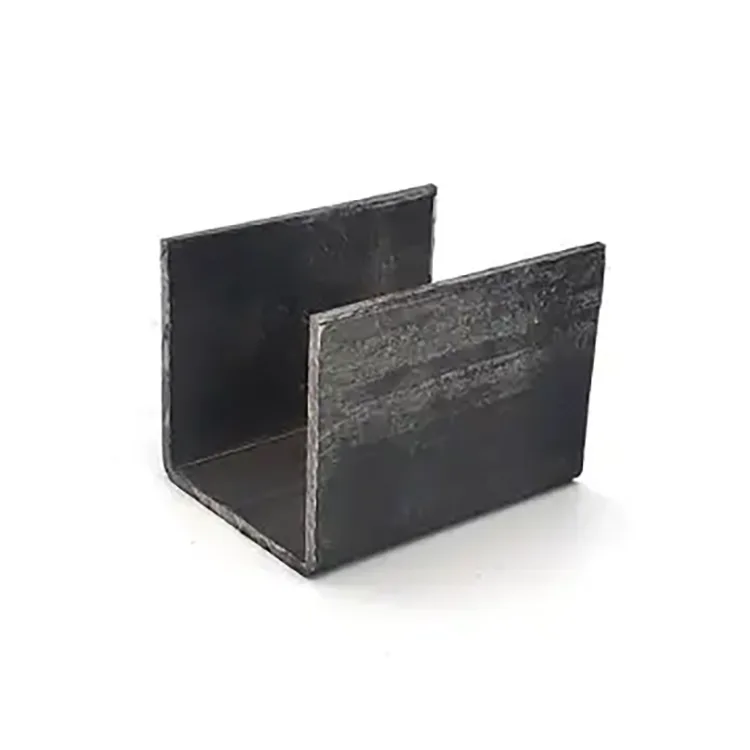

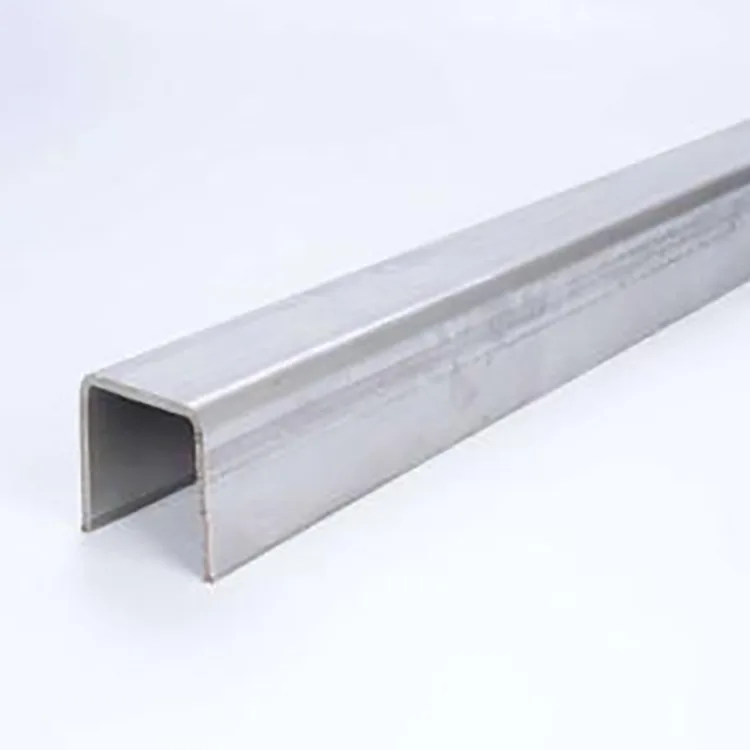

Canal U formado a frio

O Canal U Formado a Frio é desenvolvido para projetos onde o canal de aço tradicional é muito pesado e caro, enquanto os tubos quadrados ou retangulares são mais caros ou menos convenientes para fixação e posicionamento. Feita de tira de aço de qualidade por meio de conformação a frio integrada em temperatura ambiente, a seção possui uma ranhura regular em forma de U, acesso aberto e posicionamento preciso.

Comparado com as seções C e Z, que são usadas principalmente como terças de telhado e parede, o aço do canal U é mais adequado para suportes, canais de fixação, bases de equipamentos, peças embutidas, suportes de tubos, estruturas de guia e estruturas de gabinete. Sua ranhura aberta também o torna conveniente para aparafusar, fixar, guiar e posicionar durante a instalação.

Por esta razão, é particularmente adequado para oficinas interiores secas, fábricas fechadas e outros ambientes não corrosivos sem chuva, névoa salina ou exposição a ácidos e álcalis, especialmente onde o custo do material e a eficiência da instalação precisam ser controlados.

Especificações Técnicas

Processo de produção padrão

A produção começa com a inspeção de entrada da bobina de aço, seguida pelo nivelamento e endireitamento automático para liberar a tensão do material. A tira então passa por múltiplas estações de perfilagem para criar gradualmente a seção em forma de U, seguida por dimensionamento preciso, corte servo CNC de comprimento fixo e puncionamento automático opcional ou corte de canto.

Os perfis acabados são endireitados novamente antes da inspeção visual e dimensional completa, empacotamento e armazenamento.

Inspeção de bobinas de aço → nivelamento e endireitamento → laminação progressiva a frio → dimensionamento de seção em U → corte CNC de comprimento fixo → puncionamento/corte de cantos → endireitamento secundário → inspeção dimensional e visual → empacotamento e armazenamento

Ao contrário das seções laminadas a quente, este processo não utiliza uma etapa de laminação de alta temperatura. Ele permite que as dimensões do perfil, a retilineidade, as posições dos furos e a geometria das arestas sejam controladas durante a conformação contínua, o que é útil para projetos que exigem montagem precisa.

O que torna o aço em canal U diferente

Design leve com menor custo geral

A conformação a frio aumenta a resistência do aço através do endurecimento, permitindo que uma seção de parede mais fina seja usada em vez de um canal tradicional mais pesado em aplicações adequadas. O resultado é menor consumo de aço e redução dos custos de transporte, elevação e instalação.

Em aplicações típicas de suporte leve e médio, o projeto formado a frio pode ser mais de 30% mais leve que o canal de aço tradicional, ajudando a reduzir os custos de material, frete e mão de obra.

Ranhura em forma de U para fixação e posicionamento

A secção aberta em forma de U é uma das suas principais vantagens práticas. Ele fornece uma superfície conveniente para fixação de ranhuras, orientação, limitação, posicionamento de equipamentos, fixação de tubos e construção embutida.

É também aqui que a seção difere do aço C e Z. As seções C e Z são comumente selecionadas para terças, enquanto o aço do canal U é mais frequentemente usado onde o próprio perfil precisa funcionar como suporte, base, guia ou canal de fixação.

Precisão Dimensional para Montagem Direta

Os perfis são conformados em linha de perfilagem automática e passam por processos de dimensionamento e endireitamento. Isto ajuda a manter dimensões de seção consistentes, bordas retas e torção controlada.

Para projetos que utilizam furos pré-perfurados ou membros de comprimento fixo, o objetivo é fornecer componentes que possam ser montados diretamente, em vez de repetidamente cortados ou corrigidos no local.

Fácil Corte, Soldagem e Perfuração

A superfície natural do aço preto não possui revestimento galvanizado que precisa ser considerado durante o corte ou soldagem. O material pode ser cortado, perfurado, soldado ou dobrado de acordo com as necessidades de fabricação.

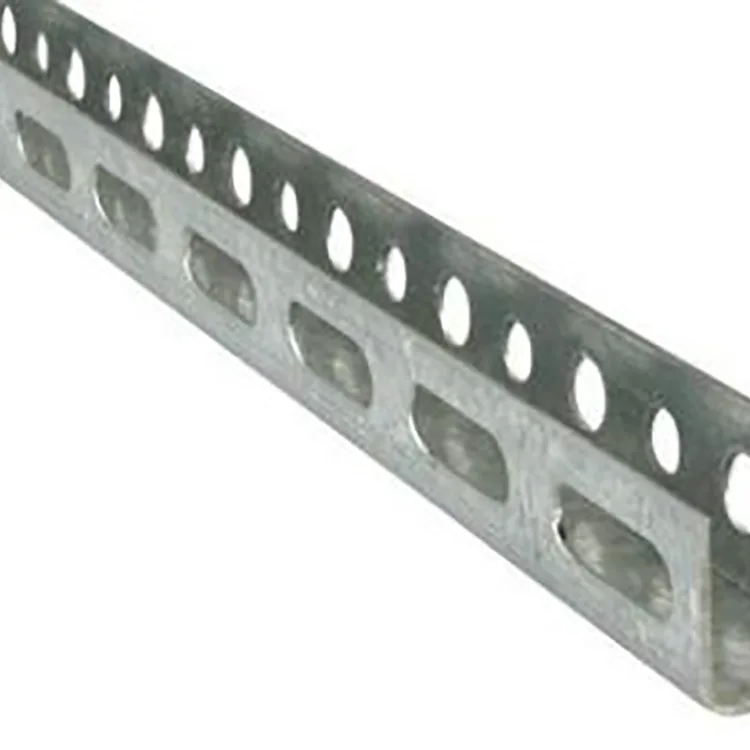

Furos pré-perfurados, ranhuras, cortes de canto e seções de comprimento fixo também podem ser produzidos antes do envio, reduzindo a quantidade de processamento no local necessário para projetos de renovação e suporte de equipamentos.

Seção limpa e aparência regular

Uma seção em U adequadamente formada possui uma superfície plana, bordas regulares e geometria consistente. Após a montagem, os componentes podem manter espaços uniformes e uma aparência geral elegante, tornando-os adequados não apenas para estruturas metálicas funcionais, mas também para estruturas internas visíveis, oficinas e áreas de exposições ou showrooms.

Resolvendo problemas comuns de projetos

Custos mais baixos de material e instalação:

O design de parede fina formada a frio pode reduzir o peso em mais de 30% em comparação com o canal de aço tradicional, o que pode reduzir os custos de transporte, elevação e mão de obra.

Menos correção do site:

A perfilagem e o endireitamento CNC fornecem dimensões e retilinidade consistentes, ajudando a reduzir o trabalho de corte, perfuração e correção após a entrega.

Instalação mais rápida:

A ranhura padrão em forma de U pode ser usada diretamente para fixação, orientação, suporte e posicionamento. Com furos ou ranhuras pré-perfurados, muitos componentes podem ser montados sem necessidade de fabricação adicional no local.

Melhor ajuste para estruturas leves:

O endurecimento a frio melhora a resistência da seção formada, tornando-a adequada para suportes de carga leve e média, suportes de equipamentos, suportes de tubos e estruturas de fechamento quando a seção é selecionada corretamente para a carga.

Aplicações de projetos reais

Caso 1: Sistema de Apoio a Equipamentos para uma Oficina de Fabricação Inteligente

O projeto envolveu uma moderna oficina de produção inteligente com um ambiente interno seco e com controle de poeira. O cliente necessitava de uma grande quantidade de suportes de fixação de equipamentos e estruturas de suporte de tubos, com requisitos de estabilidade estrutural, alta planicidade e custo de projeto controlado.

O material selecionado foi canal em U moldado a frio Q235B, U100–U140, com espessura de parede de 1,5–2,0 mm e furos de posicionamento pré-perfurados.

A ranhura em forma de U atendeu aos requisitos de posicionamento do equipamento e fixação de tubos sem soldagem adicional no local. A eficiência da instalação aumentou 40%, enquanto o design leve reduziu os requisitos de transporte e elevação. Comparado com a solução tradicional de canal de aço, o custo geral do projeto foi reduzido em 23%.

A planicidade de alto perfil também ajudou a evitar desvios de instalação ao redor do equipamento. O sistema de suporte concluído permaneceu estável e livre de afrouxamentos, com um layout de oficina organizado e aceitação única do projeto.

Caso 2: Atualização estrutural interna de uma fábrica antiga

Uma fábrica industrial mais antiga exigia novas divisórias internas, suportes de equipamentos e estruturas de fixação de tubos. Como o edifício existente tinha capacidade de carga limitada, as pesadas secções de aço não eram adequadas para a renovação.

O projeto utilizou canal U formado a frio Q235B em vários tamanhos de acordo com os diferentes requisitos de suporte.

A secção leve ajudou a satisfazer as limitações de carga do edifício existente sem aumentar desnecessariamente a carga estrutural. Seu formato compacto também foi mais fácil de instalar em áreas confinadas ao redor de equipamentos e tubulações existentes.

Após a instalação, as estruturas atualizadas forneceram suporte estável, mantendo um layout limpo, tornando o canal em U adequado para reformas internas leves de fábricas.

Como selecionar o canal U correto

Por ambiente:

É recomendado principalmente para ambientes internos secos e ventilados, sem chuva direta ou exposição corrosiva. Para oficinas úmidas, um primer antiferrugem adicional deve ser considerado. Ambientes externos, com névoa salina e fortemente corrosivos requerem um revestimento protetor adequado ou uma seção de aço diferente.

Por materiais:

Q235B é adequado para suportes de luz em geral, suportes e estruturas de gabinete. O Q355B é recomendado quando é necessária maior resistência, como vãos maiores, bases de equipamentos mais pesadas ou trabalhos de reforço.

Por tamanho de seção:

U80–U120 pode ser usado para tubos menores e suportes de equipamentos. O U140–U200 é adequado para estruturas de gabinetes principais e bases de rack. Para armaduras mais pesadas e bases maiores, seções maiores como U250–U300 podem ser consideradas de acordo com a carga real.

Por espessura da parede:

0,8–1,2 mm é geralmente usado para posicionamento leve e aplicações sem carga; 1,5–2,0 mm é adequado para estruturas de suporte regulares; 2,5–3,0 mm destina-se a aplicações de suporte e reforço mais pesadas.

O tamanho final da seção deve ser confirmado de acordo com o vão, carga, método de fixação e condições de instalação, e não selecionado apenas pelo tamanho do perfil.

Ambiente de superfície e aplicação

O produto padrão é fornecido em aço preto natural sem revestimento galvanizado. Isso simplifica o corte, a soldagem e a perfuração subsequentes e permite que o comprador aplique primer, tinta ou outro tratamento de superfície adequado quando necessário.

O produto é mais adequado para:

Fábricas e oficinas internas secas

Estruturas de suporte de equipamentos

Estruturas de suporte de tubos e cabos

Bases de equipamentos

Divisórias e gabinetes internos

Componentes de aço embutidos

Estruturas de guia e posicionamento

Projetos de renovação de aço leve

Para estruturas externas, áreas costeiras, umidade persistente ou ambientes expostos a ácidos e álcalis, a proteção contra corrosão precisa ser especificada antes da produção.

Processamento personalizado e fornecimento em massa

O canal U pode ser produzido de acordo com os desenhos do projeto, em vez de ser limitado aos tamanhos padrão de estoque. O processamento disponível inclui furos pré-perfurados, ranhuras, corte de canto, corte em ângulo, corte de comprimento fixo e dimensões não padronizadas.

Para projetos que utilizam componentes de suporte repetidos, o pré-processamento pode reduzir o corte e a perfuração no local. Os compradores podem fornecer desenhos, dimensões da seção, espaçamento entre furos, requisitos de comprimento e qualidade do material ao solicitar um orçamento.

Para pedidos maiores, a produção pode ser organizada de acordo com a combinação de tamanhos e cronograma de entrega necessários, com inspeção dimensional realizada antes do empacotamento e envio.

Controle de qualidade de fábrica

O controle de qualidade começa com a entrada da bobina de aço, onde a qualidade do material e as condições dimensionais básicas são verificadas antes da conformação.

Durante a produção, os principais pontos de controle são o nivelamento da tira, a estabilidade da perfilagem, as dimensões da seção, a retilineidade, a posição do furo e o comprimento de corte. Após a conformação, os perfis passam por um endireitamento secundário e inspeção visual e dimensional final.

É dada especial atenção à torção, deformação, condição das bordas e consistência entre lotes. Para produtos pré-perfurados, a posição e o espaçamento dos furos também são verificados porque essas dimensões afetam diretamente a instalação.

Esta abordagem de produção é importante para projetos onde o canal U entregue precisa corresponder aos desenhos e ser montado com outros componentes fabricados sem repetidas correções no local.

Perguntas frequentes

Q1: O canal U formado a frio é mais forte do que o canal de aço comum?

Para aplicações adequadas de carga leve e média, a conformação a frio introduz o endurecimento por trabalho e pode fornecer maior resistência ao material formado. A seção também é dimensionalmente regular e resistente à deformação quando devidamente selecionada e instalada. Para estruturas primárias fortemente carregadas, o cálculo de carga necessário deve determinar se é necessário um canal mais pesado ou uma secção de alta resistência.

Q2: O canal U pode substituir o canal de aço tradicional?

Ele pode substituir o canal de aço tradicional em muitas aplicações de carga leve e média, como suportes, suportes, gabinetes, estruturas embutidas e bases de equipamentos. Não deve substituir automaticamente vigas primárias pesadas ou estruturas sujeitas a impactos significativos ou cargas concentradas.

Q3: Você pode fazer furos previamente e cortar comprimentos fora do padrão?

Sim. Pré-perfuração, corte de canto, ranhura, corte em ângulo e comprimentos fixos não padronizados podem ser produzidos de acordo com os desenhos. Isso permite que os componentes cheguem prontos para montagem.

Q4: Qual é a diferença entre as seções do canal U e da terça C/Z?

As seções C e Z são usadas principalmente para terças de telhados e paredes. As seções em U são mais comumente utilizadas para suportes, bases, peças embutidas, canais de fixação, guias e estruturas de posicionamento. A seleção deve seguir a função estrutural real.

Q5: O canal U formado a frio torcerá ou deformará facilmente?

Uma seção adequadamente fabricada passa por conformação, dimensionamento e endireitamento em múltiplos passes para controlar a torção e a deformação dentro dos requisitos padrão aplicáveis. O material correto, a espessura da parede, o tamanho da seção e o método de instalação também são importantes para manter a estabilidade dimensional em serviço.

Q6: Qual é melhor, Q235B ou Q355B?

O Q235B é adequado para aplicações gerais de suporte de luz e gabinetes. O Q355B proporciona maior resistência e é mais adequado para bases de equipamentos mais pesadas, vãos maiores e trabalhos de reforço quando o projeto estrutural assim o exigir.

Q7: A superfície pode ser galvanizada ou pintada?

Sim. O produto padrão é aço preto natural, portanto pode ser processado com primer, tinta, revestimento em pó ou galvanização adequados de acordo com o ambiente do projeto e requisitos de corrosão.
