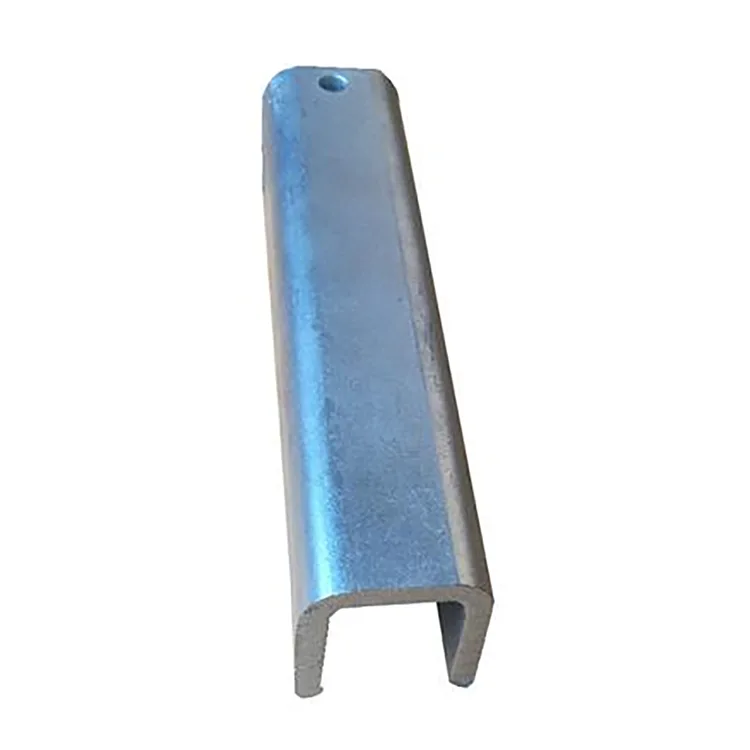

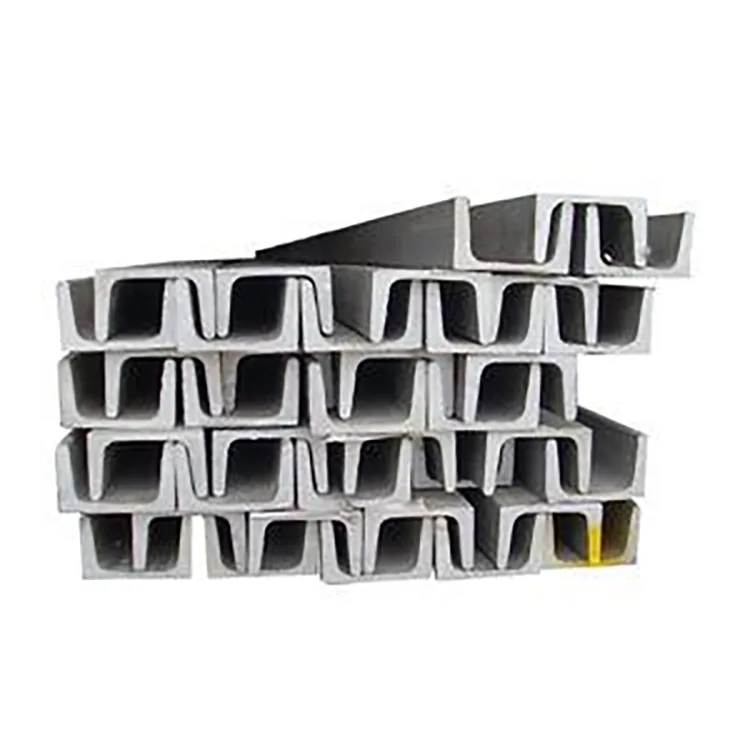

Canal U galvanizado

Um canal em U galvanizado é selecionado quando um projeto precisa de uma seção de aço aberta para fixar, posicionar ou suportar componentes ao ar livre, em vez de um tubo fechado ou uma terça C/Z convencional.

A seção em forma de U cria uma base contínua e flanges laterais para aparafusamento, fixação e conexão. É comumente utilizado para bases de equipamentos, suportes de tubos, estruturas fotovoltaicas, molduras externas, suportes embutidos e instalações municipais.

A sequência de fabricação é importante. A tira de aço é primeiro laminada no perfil em U necessário, seguida de corte e puncionamento. A seção concluída é então pré-tratada quimicamente e galvanizada por imersão a quente. Esta abordagem evita dobrar uma tira galvanizada na forma final e fornece proteção de zinco à seção formada, incluindo o interior do canal em U.

Para projetos externos, a combinação correta não é simplesmente “zinco mais espesso = melhor”. O tamanho da seção, o tipo de aço, a espessura da parede, a carga estrutural, o ambiente de exposição e o período de serviço esperado devem ser considerados em conjunto.

Seção Geometria é Importante

A principal vantagem de um canal em U é a sua geometria aberta.

A seção inferior fornece uma superfície de apoio contínua, enquanto os dois flanges laterais podem ser usados ​​para conexões aparafusadas, braçadeiras, suportes e componentes de posicionamento. Isso o torna útil onde os instaladores precisam acessar a conexão pelo lado aberto.

Comparado com uma seção C ou seção Z, um canal U é geralmente mais conveniente para bases de equipamentos, suportes de tubos e estruturas de posicionamento. As seções C e Z são mais comumente selecionadas de acordo com seu comportamento estrutural como terças ou membros de estrutura.

Para um projeto que envolva equipamentos fotovoltaicos, tubulações externas ou suportes de máquinas, a seção em U pode, portanto, reduzir a necessidade de suportes fabricados adicionais.

Especificações Técnicas

Por que formar primeiro e galvanizar depois?

Para este tipo de produto, a conformação e a maior parte da fabricação devem ser concluídas antes da galvanização por imersão a quente.

A rota de produção é:

Inspeção de tiras de aço → Nivelamento → Perfilagem em U → Corte CNC → Puncionamento e processamento de cantos → Endireitamento → Desengorduramento → Decapagem → Fluxação → Secagem → Galvanização por imersão a quente → Resfriamento/passivação → Inspeção de zinco → Inspeção final → Embalagem

Esta sequência permite ao fabricante controlar as dimensões finais da seção em U antes da galvanização.

Isso também significa que os furos, os cantos e o interior do perfil formado são tratados como parte da seção acabada, em vez de depender de um revestimento que deve sobreviver às operações de conformação subsequentes.

Após a galvanização, devem ser evitadas dobras desnecessárias ou conformações pesadas. Se o material precisar ser soldado ou cortado no local de trabalho, a área danificada de zinco deverá ser limpa e reparada com um revestimento apropriado rico em zinco.

Escolhendo o revestimento de zinco

O revestimento de zinco deve corresponder ao ambiente de corrosão real.

85 μm+ é adequado como especificação inicial para aplicações externas comuns em áreas interiores onde a exposição é relativamente moderada.

Para 120–180 μm, o revestimento pode ser considerado para fábricas úmidas, instalações agrícolas e pecuárias, instalações ribeirinhas e outros locais com umidade mais persistente.

Para 200–275 μm, o revestimento mais pesado destina-se a projetos com maior exposição à corrosão, como áreas costeiras, portos, instalações químicas e ambientes de águas residuais. O requisito exato do revestimento ainda deve ser confirmado em relação à categoria de corrosão do projeto e às especificações aplicáveis.

Uma camada de zinco mais espessa não compensa uma seção de aço subdimensionada. A proteção contra corrosão e o projeto estrutural devem ser avaliados separadamente.

Q235B ou Q355B?

O tipo de aço deve seguir a carga estrutural e não os requisitos de zinco.

Q235B é uma escolha prática para suportes de equipamentos comuns, suportes externos, suportes de tubos, estruturas auxiliares fotovoltaicas e aplicações municipais em geral.

O Q355B é mais adequado para aplicações de carga mais alta, como grandes bases de equipamentos, estruturas de suporte mais pesadas, condições de vento forte ou neve e projetos onde o projeto estrutural requer aço de maior resistência.

Para a linha de produtos fornecida, o Q355B é descrito como fornecendo capacidade de carga aproximadamente 30% maior no mesmo tamanho de seção em condições de projeto aplicáveis. Isto deve ser tratado como uma comparação projeto/concepção e não como uma regra de substituição universal; a seção final deve ser verificada em relação à carga de engenharia.

Tamanho do canal U e espessura da parede

A linha U80–U300 permite que a seção seja adaptada a diferentes cargas de suporte.

U80–U120 pode ser usado para suportes de tubos leves, suportes de pequenos equipamentos, componentes de posicionamento e estruturas secundárias de estufas.

O U140–U200 cobre muitas aplicações convencionais de suporte externo, incluindo estruturas auxiliares fotovoltaicas, bases de equipamentos e instalações municipais.

O U220–U300 é mais adequado para bases de equipamentos mais pesadas, estruturas de suporte maiores e projetos que exigem maior capacidade de seção.

Para espessura da parede:

1,2–1,4 mm: suportes para serviços leves, membros de posicionamento e aplicações de suporte não primário

1,5–2,0 mm: faixa comum para estruturas de suporte externas e bases de equipamentos

2,2–3,0 mm: cargas mais pesadas, suportes grandes, áreas com muito vento/neve e aplicações que exigem maior resistência à deformação

A espessura final deve ser calculada a partir do vão real, método de conexão e carga aplicada.

Aplicativos

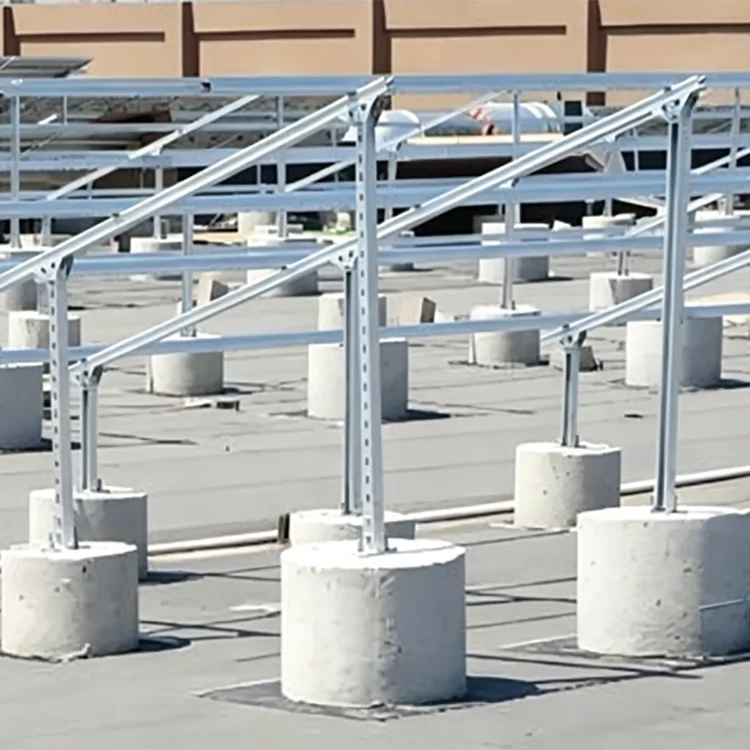

Estruturas Fotovoltaicas e Eólicas

As seções em U galvanizadas podem ser usadas para bases de equipamentos, membros de fixação, estruturas de posicionamento e suportes auxiliares em instalações externas de energia renovável. Quando um projecto tem um requisito de concepção de 25 anos, o revestimento de zinco deve ser seleccionado de acordo com a exposição ambiental real, em vez de especificar o mesmo revestimento para cada local.

Zonas Costeiras e Portuárias

A névoa salina e a umidade persistente aceleram a corrosão no aço exposto. Perfis galvanizados em forma de U com revestimento mais pesado podem ser utilizados para suportes de equipamentos externos, bases embutidas e estruturas de fixação onde a geometria da seção for adequada.

Pecuária e Instalações Agrícolas

Sistemas de ventilação, tubulações, suportes de equipamentos e estruturas de estufa podem ser expostos a alta umidade e atmosferas contendo amônia. O aço galvanizado oferece melhor proteção contra corrosão do que o aço preto desprotegido nessas condições.

Instalações Químicas e de Águas Residuais

Suportes de equipamentos, estruturas de fixação de tubos e estruturas externas podem se beneficiar da galvanização por imersão a quente onde o ambiente for compatível com aço revestido de zinco. Para exposição química altamente agressiva, o sistema completo de proteção contra corrosão deve ser especificado de acordo com o meio químico.

Estruturas Exteriores Municipais

As aplicações incluem bases de guarda-corpos, suportes relacionados à iluminação, estruturas de fixação de equipamentos de tráfego, estruturas de paisagem e outros componentes de aço para exteriores.

Suportes externos de fábrica

Pode ser utilizado em tubulações expostas, suportes de equipamentos, estruturas de fixação externa e suportes de utilidades em torno de plantas industriais.

Duas aplicações típicas de projetos

Parque Industrial Costeiro

Para um projeto de suporte de equipamentos externos a aproximadamente 2 km da costa, o perfil U zincado Q355B com revestimento de zinco de 220 μm foi selecionado para suportes de equipamentos e bases embutidas. O revestimento mais pesado foi especificado devido à exposição à névoa salina, enquanto o aço de maior resistência foi usado para o requisito de carga estrutural. O perfil em U também simplificou o posicionamento do equipamento e as conexões aparafusadas.

Atualização das instalações pecuárias

Uma instalação de suínos e aves de grande escala exigia membros de suporte resistentes à corrosão para equipamentos e tubulações em um ambiente de alta umidade e exposição à amônia. Seções em U galvanizadas Q235B foram usadas para as estruturas de suporte e membros de fixação. O perfil aberto permitiu instalação e ajuste convenientes, enquanto a superfície galvanizada reduziu a necessidade de repetidos tratamentos anticorrosivos.

Onde o canal U galvanizado não é a melhor escolha

Um canal em U não deve substituir automaticamente todas as outras seções de aço.

Para terças de telhado, as seções C ou Z podem fornecer uma configuração estrutural mais adequada.

Para elementos estruturais fechados onde a resistência à torção, a geometria fechada ou a aparência são importantes, seções ocas quadradas ou retangulares podem ser preferidas.

Para aplicações internas secas, o canal U formado a frio não revestido pode ser mais econômico se a proteção contra corrosão não for necessária.

Para ambientes químicos altamente agressivos, a galvanização por imersão a quente por si só pode não fornecer a proteção necessária. O meio químico, concentração, temperatura e tempo de exposição devem ser revisados ​​antes da seleção do material.

Canal U galvanizado vs Canal U preto

A geometria básica da secção em U pode permanecer a mesma, mas as condições de aplicação são diferentes.

Controle de qualidade antes da entrega

A inspeção deve abranger tanto a seção de aço quanto a qualidade da galvanização.

Antes da galvanização, o perfil U é verificado quanto às dimensões da seção, retilineidade, torção, posição do furo e precisão de corte. Isto é importante porque o revestimento de zinco não corrige problemas dimensionais criados durante a perfilagem.

Após a galvanização, os inspetores verificam a superfície em busca de áreas descobertas, acúmulo excessivo de zinco, descascamento, rachaduras e outros defeitos visíveis. A espessura do revestimento de zinco pode ser medida de acordo com o método de inspeção acordado.

Para pedidos de projeto, certificados de materiais, registros de inspeção dimensional, resultados de inspeção de revestimento de zinco e outras documentações de qualidade podem ser fornecidos de acordo com os requisitos do comprador.

Processamento e Fabricação Personalizada

O canal U pode ser fornecido como seção reta padrão ou processado antes da galvanização.

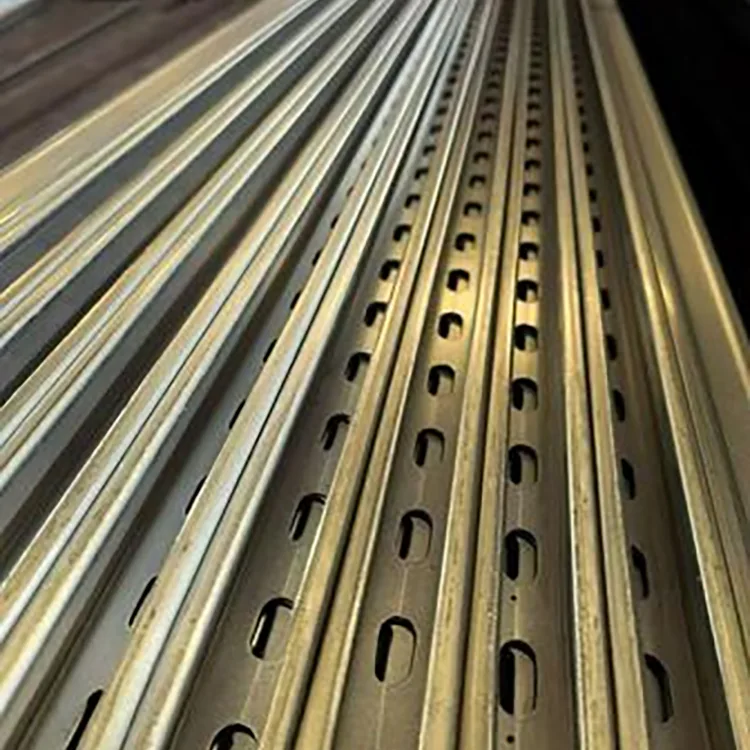

As operações personalizadas típicas incluem corte de comprimento fixo, puncionamento, corte de cantos, posicionamento de furos e produção de seções não padronizadas. A realização destas operações antes da galvanização ajuda a manter as áreas processadas protegidas pelo revestimento final de zinco.

Para projetos maiores, os compradores devem fornecer o desenho da seção juntamente com o padrão do furo, comprimento necessário, tipo de aço, espessura da parede e ambiente de corrosão. Isto permite que o fabricante cite a especificação final em vez de apenas a seção em U bruta.

Lista de verificação de aquisições

Antes de fazer um pedido, confirme estes pontos:

1. Tamanho da seção U: U80–U300 ou uma dimensão específica do projeto.

2. Classe de aço: Q235B ou Q355B.

3. Espessura da parede: com base na carga estrutural e no vão.

4.Revestimento de zinco: 85 μm+, 120–180 μm ou 200–275 μm de acordo com a exposição.

5. Padrão de furo: diâmetro, espaçamento e posição se for necessária pré-perfuração.

6.Comprimento: comprimento fixo padrão ou específico do projeto.

7.Padrão aplicável: especificação do projeto atual e padrão de galvanização exigido.

8. Documentos de inspeção: certificado de material, inspeção dimensional e relatório de revestimento de zinco quando necessário.

Esta informação é suficiente para evitar o erro de compra mais comum: comparar perfis em U galvanizados apenas pelo preço por tonelada, ignorando o tipo de aço, a espessura da parede e o revestimento de zinco.

Perguntas frequentes

Q1: O interior do canal U pode ser galvanizado?

Sim. O produto é formado primeiro e depois galvanizado por imersão a quente, de modo que a seção em forma de U é galvanizada como um perfil acabado. A cobertura real do revestimento deve ser verificada de acordo com os requisitos de inspeção acordados.

Q2: Por que é preferível formar antes da galvanização?

Evita a formação mecânica de um revestimento de zinco acabado na forma final em U. As principais operações de corte, puncionamento e conformação podem ser concluídas antes da galvanização, seguidas pelo tratamento final de proteção contra corrosão.

Q3: A soldagem danificará o revestimento galvanizado?

O revestimento de zinco ao redor de uma solda é afetado pelo calor da soldagem. Após a soldagem, a área deve ser limpa e reparada com um revestimento apropriado rico em zinco.

Q4: O canal U pode ser usado para projetos fotovoltaicos de 25 anos?

Pode ser utilizado onde a seção e o sistema de corrosão atendem aos requisitos do projeto. Para locais costeiros ou altamente corrosivos, deve-se considerar um revestimento de zinco mais pesado e, potencialmente, um sistema de proteção adicional.

Q5: Qual é melhor para uso externo, Q235B ou Q355B?

Nenhuma das notas é universalmente melhor. O Q235B é adequado para muitas estruturas de carga normal, enquanto o Q355B é selecionado quando é necessária maior resistência estrutural. A nota deverá seguir o cálculo de engenharia.

Q6: Qual é a diferença entre o canal U e o canal C?

O canal U é comumente utilizado para bases, estruturas de fixação, posicionamento e suporte onde seu perfil aberto é conveniente para conexões. O canal C é mais comumente usado como estrutura estrutural ou seção de madre. A escolha correta depende do caminho de carga e do projeto da conexão.

Q7: Podem ser fabricados tamanhos de canal U não padrão?

Sim. Dimensões de seção não padronizadas, espessuras de parede, comprimentos e padrões de furos podem ser discutidos com base em desenhos e requisitos do projeto.

Q8: O canal U galvanizado é adequado para áreas costeiras?

Sim, desde que o revestimento de zinco e as especificações estruturais sejam selecionados para o ambiente de corrosão real. Para forte exposição à névoa salina, um revestimento mais pesado, como 200–275 μm, pode ser considerado juntamente com os requisitos de proteção contra corrosão do projeto.
