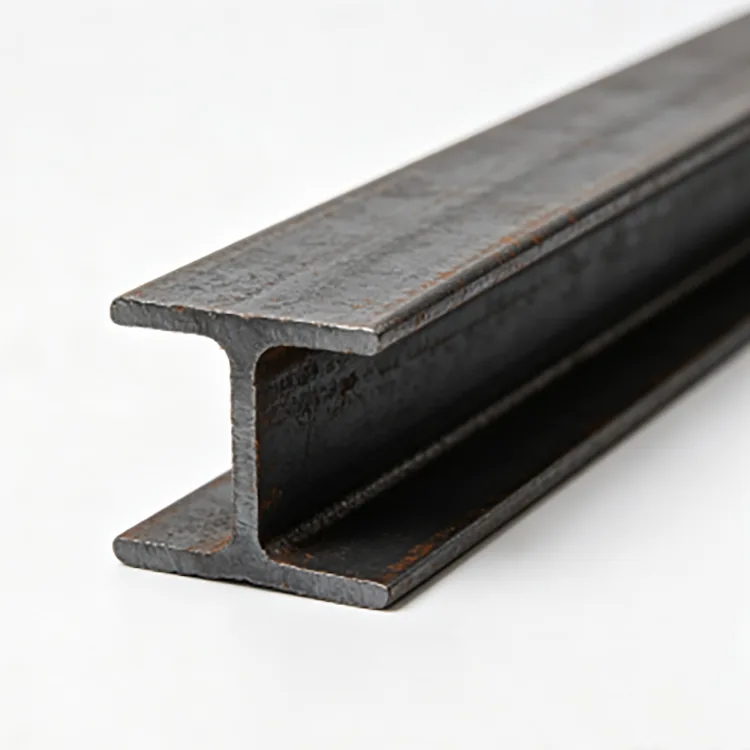

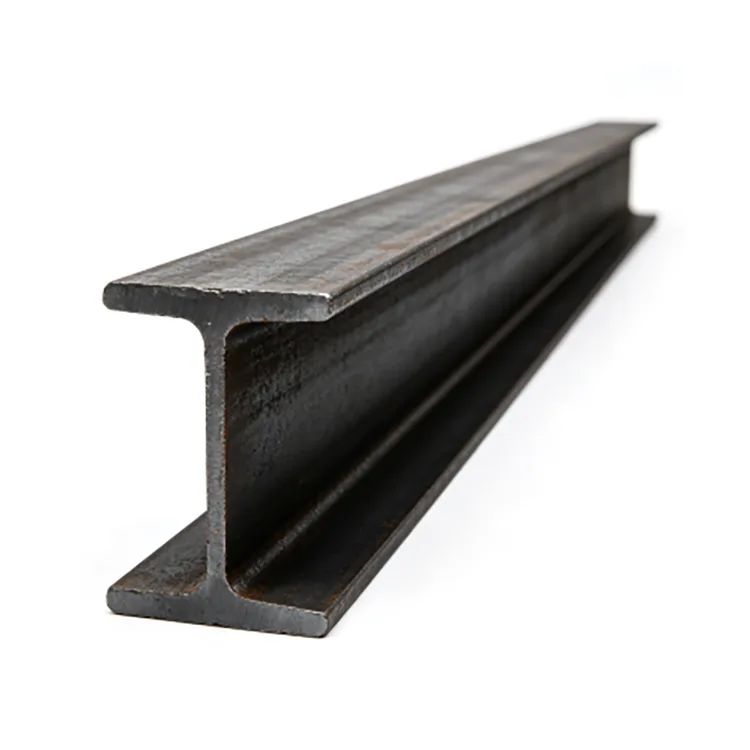

A viga I laminada a quente é uma seção de aço estrutural laminada a quente com dois flanges conectados por uma alma central. A seção é formada diretamente por meio de laminação em alta temperatura, em vez de soldar placas de aço separadas.
A geometria em forma de I proporciona resistência à flexão através dos flanges enquanto a alma conecta a seção e suporta forças de cisalhamento. É comumente fornecido para estruturas de fábricas, plataformas, bases de equipamentos, racks de tubos e outras estruturas metálicas.
A Rongheng fornece vigas I laminadas a quente Q235B e Q355B em tamanhos comuns de 10# a 63#, com comprimentos padrão de 6 m, 9 m e 12 m. O corte de comprimento fixo e outros processamentos podem ser organizados de acordo com os requisitos do projeto.
| Item | Especificação |
|---|---|
| Produto | Viga I laminada a quente |
| Classe de aço | Q235B, Q355B |
| Faixa de tamanho | 10#–63# |
| Tipos comuns | série a/b |
| Comprimento padrão | 6m / 9m / 12m |
| Corte de comprimento fixo | Disponível |
| Superfície | Preto laminado a quente |
| Processamento | Cortar, furar, chanfrar, endireitar, rebarbar |
| Padrão de aço base | GB/T 706-2016 |
| Outros padrões | Os requisitos ASTM / EN podem ser discutidos |
| Formulário de fornecimento | Estoque ou produção de acordo com a necessidade |
As seções comumente solicitadas incluem 12,6#, 14#, 16#, 18#, 20a#, 25a# e 32a#. As dimensões exatas da seção, largura do flange, espessura da alma e peso teórico dependem da designação da seção selecionada.
O tamanho correto da viga I depende dos requisitos estruturais e não apenas do preço ou da disponibilidade. Vão, carga aplicada, condição de apoio, espaçamento, método de conexão e deflexão permitida devem ser considerados antes da seção ser selecionada.
Um vão maior, carga concentrada do equipamento ou maior distância entre apoios podem exigir uma seção maior. O projeto estrutural também pode precisar considerar a estabilidade lateral e a facilidade de manutenção, além da flexão e do cisalhamento.
Quando o desenho estrutural já especifica o número da viga, o pedido deve seguir a seção especificada ao invés de permitir a substituição com base apenas em dimensões semelhantes ou estoque disponível.
Vigas I e vigas H têm geometria de seção transversal e propriedades de seção diferentes. As vigas I tradicionais geralmente têm flanges mais estreitos e superfícies de flange internas inclinadas, enquanto as vigas H geralmente têm flanges mais largas.
As vigas I são comumente usadas como elementos de flexão, enquanto as vigas H são frequentemente selecionadas para pilares e pórticos estruturais mais pesados. Esta é apenas uma distinção geral; a seção real deve ser determinada pelo projeto estrutural.
Uma viga I não deve ser substituída por uma viga H simplesmente porque as duas seções parecem semelhantes ou uma está mais facilmente disponível.
O Q235B é comumente usado para vigas de fábrica, plataformas, suportes de equipamentos e fabricação estrutural em geral, onde a seção selecionada atende às condições de carga exigidas.
Q355B fornece maior resistência do material e pode ser especificado para aplicações estruturais mais pesadas onde o projeto assim o exigir.
Um tipo de aço mais elevado não torna automaticamente adequada uma secção mais pequena. Se a classe for alterada para reduzir o peso do aço, o projeto estrutural deverá ser verificado novamente quanto à resistência, deflexão e estabilidade.
A viga é formada diretamente através de uma série de operações de laminação a quente:
Tarugo de aço → aquecimento → laminação de desbaste → laminação intermediária → laminação de acabamento → dimensionamento → endireitamento → corte → inspeção → empacotamento
Passagens de laminação sucessivas estabelecem a alma e os flanges e trazem a seção às dimensões exigidas. Após a laminação, a viga é verificada quanto às dimensões, retilineidade e condição da superfície.
A carepa escura normalmente encontrada no aço preto laminado a quente é uma superfície de produção formada durante a laminação e não deve ser confundida com a ferrugem atmosférica.
A geometria básica da alma e do flange é produzida durante a laminação, de modo que o cliente recebe uma seção estrutural acabada, em vez de placas separadas que precisam ser fabricadas em um membro em forma de I.
Isto simplifica o corte e a fabricação subsequentes e evita que uma solda longitudinal seja usada para criar a seção básica da viga. Seções laminadas consistentes também facilitam a coordenação de cronogramas de materiais e desenhos de fabricação em projetos em lote.

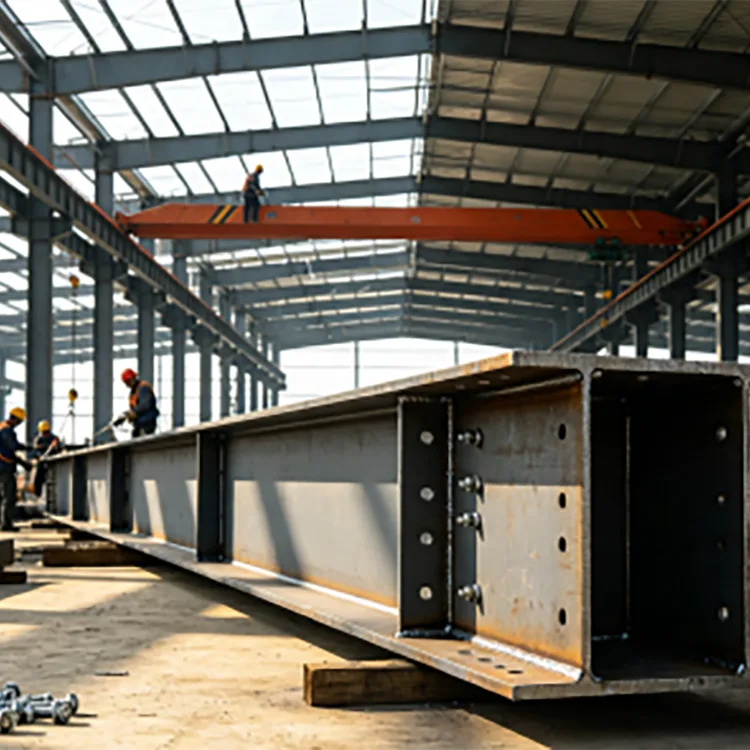

A viga I laminada a quente é usada principalmente onde a seção I fornece um membro de flexão estrutural adequado.
Para aplicações em máquinas, a seleção do feixe deve considerar mais do que o peso total do equipamento. A extensão de suporte, os pontos de montagem, a distribuição de carga, a vibração e o carregamento repetido podem afetar a seção necessária.
Para projetos de máquinas fornecidas, vigas 14#–20# I foram usadas para bases de equipamentos e fabricação de suporte.
Para construção de fábrica, foram fornecidas vigas 16#–25# Q235B I para vigas relacionadas ao telhado, membros de plataforma e estruturas de suporte.
Dimensões de seção consistentes são importantes para a fabricação em lote porque as vigas precisam estar alinhadas com as placas de conexão e os membros estruturais adjacentes durante a instalação.
A viga I laminada a quente é fornecida como aço preto laminado a quente sem revestimento de proteção contra corrosão.
Para aplicações internas secas, a superfície preta pode ser usada quando o projeto não requer proteção adicional contra corrosão. Para estruturas metálicas externas expostas, pintura, galvanização por imersão a quente ou outro sistema de revestimento adequado pode ser especificado de acordo com o ambiente de serviço.
Quando a galvanização for necessária, o corte, a perfuração e outros tipos de fabricação deverão ser preferencialmente concluídos antes do processo de galvanização. Isto reduz a quantidade de aço exposto que, de outra forma, exigiria reparo após o processamento.
A Rongheng pode organizar o processamento de acordo com o desenho do projeto, incluindo:
Para pedidos grandes, os clientes podem fornecer uma lista de corte e desenhos de fabricação antes da produção. Isto permite que os comprimentos das vigas e os requisitos de processamento sejam coordenados com as dimensões de instalação.
A inspeção se concentra na qualidade do material, na designação da seção e nas dimensões acabadas.
Certificados de materiais e registros de inspeção acordados podem ser fornecidos de acordo com os requisitos do projeto. A inspeção de terceiros também pode ser organizada quando especificado no contrato.
Os pedidos de aço poderão ser liquidados por peso real ou peso teórico conforme contrato de compra.
O peso real é baseado na massa medida do material entregue. O peso teórico é calculado a partir do peso unitário publicado da seção selecionada e do seu comprimento fornecido.
Por exemplo, uma viga com peso unitário teórico de 20 kg/m e comprimento de 12 m tem peso teórico de 240 kg.
Para pedidos em grandes quantidades, o método de liquidação deve ser confirmado antes da produção e envio.

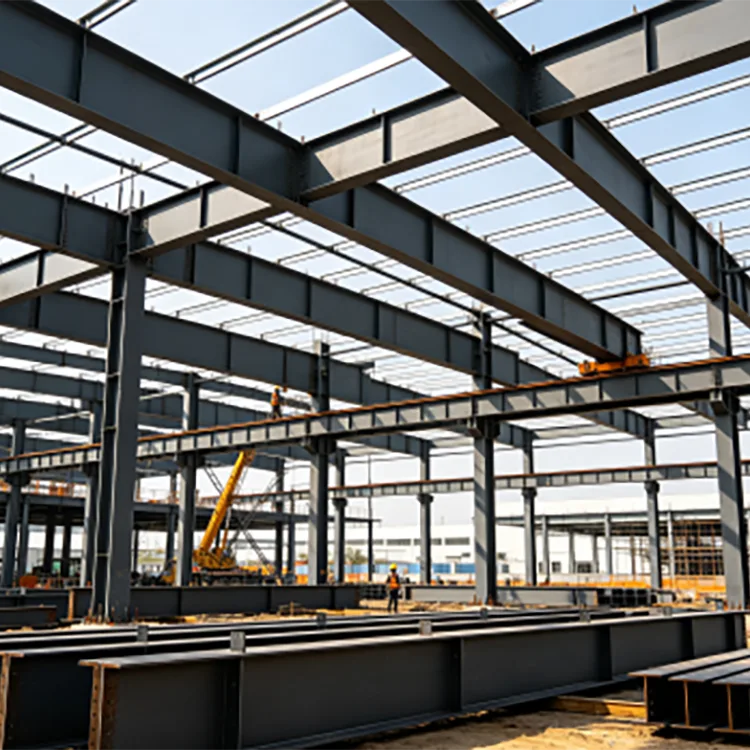

Um projeto de fábrica no norte da China usou viga I laminada a quente 16#–25# Q235B para vigas, plataformas e estruturas de suporte relacionadas ao telhado. O material foi fornecido em lotes com verificações de seção e dimensões concluídas antes da fabricação.
Um fabricante de máquinas usou vigas 14#–20# I para bases de equipamentos e estruturas de suporte. As vigas foram cortadas e fabricadas de acordo com as dimensões de suporte exigidas antes do tratamento superficial.
Para um projeto de infraestrutura no Sudeste Asiático, foram fornecidas vigas Q355B I para estruturas de estrutura de plantas e estruturas de suporte de tubos. O pedido incluiu triagem, reforço de pacotes e documentação de exportação para embarque em contêineres.

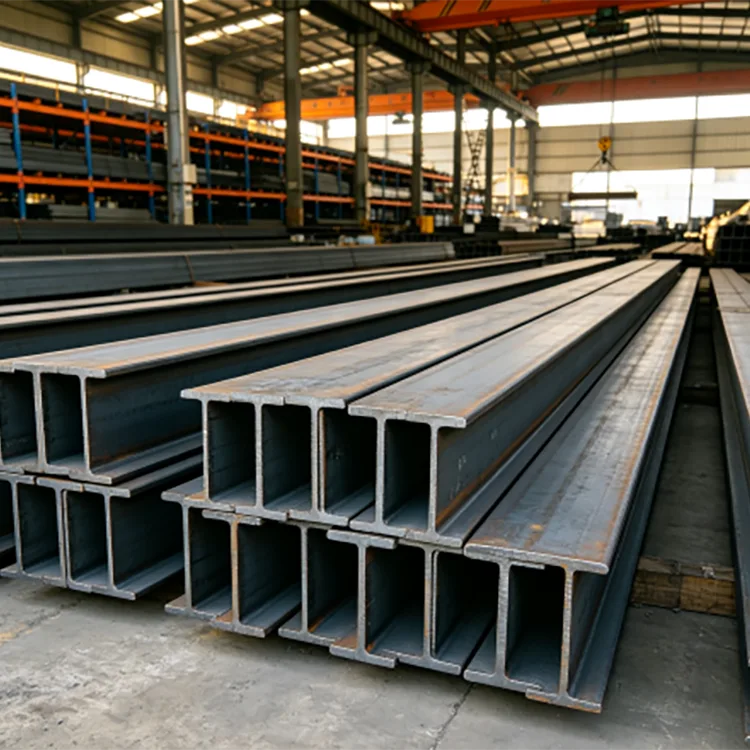

A cadeia de suprimentos da Rongheng está baseada em Tianjin Daqiuzhuang, com acesso a perfis de aço laminados a quente, armazenamento, processamento e logística de exportação.

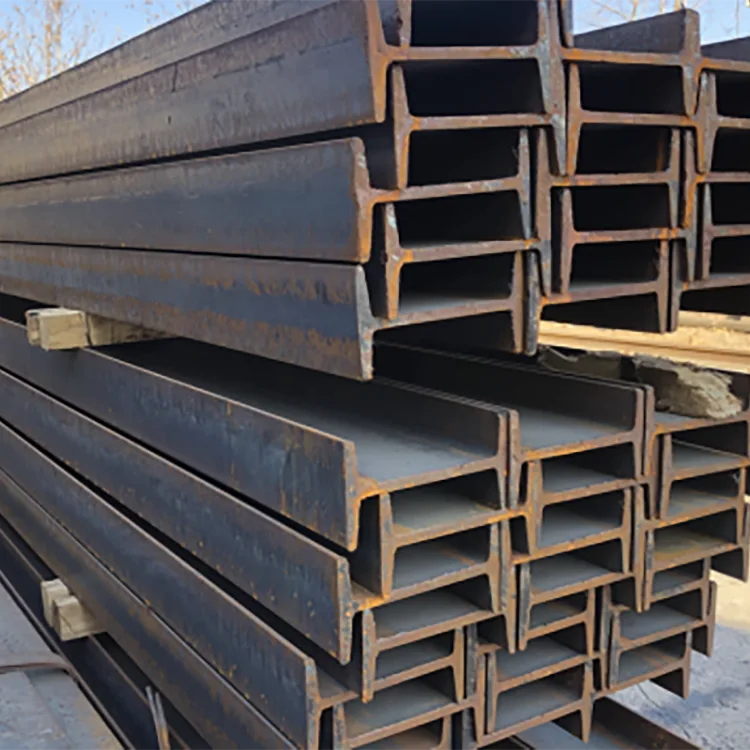

Seções comuns de viga I de 10# a 63# podem ser organizadas de acordo com o estoque e a demanda do projeto. Q235B e Q355B estão disponíveis para diferentes requisitos estruturais, enquanto o corte de comprimento fixo e o processamento acordado podem ser coordenados antes do envio.
Para pedidos no exterior, a classificação de materiais, agrupamento, carregamento de contêineres e documentação de exportação também podem ser coordenados de acordo com os requisitos de envio.
É comumente usado para vigas de fábricas, estruturas de telhados e plataformas, bases de equipamentos, racks de tubos, estruturas de armazéns e outras estruturas metálicas.
Não. A geometria do flange e as propriedades da seção são diferentes. Uma viga I não deve ser substituída por uma viga H sem verificar os requisitos estruturais.
Nenhum dos dois é universalmente melhor. A seção apropriada depende do vão, do carregamento, das propriedades da seção, das condições de apoio e do projeto estrutural.
Q235B e Q355B são as principais classes fornecidas. Outras notas poderão ser discutidas quando exigido pelo projeto.
A faixa de tamanho comum é 10#–63#, incluindo seções da série a/b. As dimensões exatas e o peso unitário teórico dependem da designação da seção selecionada.
Sim. Os comprimentos padrão incluem 6 m, 9 m e 12 m, e o corte de comprimento fixo pode ser organizado de acordo com os requisitos do projeto.
Sim. Perfuração, corte, chanfro, endireitamento e rebarbação podem ser organizados de acordo com desenhos e requisitos de processamento acordados.
Sim. A viga pode ser fabricada primeiro e depois galvanizada por imersão a quente quando for necessária proteção adicional contra corrosão em ambientes externos ou úmidos.
Não automaticamente. Uma mudança no tipo de aço deve ser verificada em relação à carga estrutural, ao tamanho da seção e aos requisitos de projeto.
O peso teórico é normalmente calculado a partir do peso unitário publicado da seção selecionada multiplicado pelo seu comprimento. A liquidação por peso real também pode ser usada quando especificado no contrato.
Certificados de materiais e registros de inspeção acordados podem ser fornecidos de acordo com os requisitos do projeto. A inspeção de terceiros também pode ser organizada quando necessário.
Sim. Fornecimento de seção de aço, corte de comprimento fixo, processamento acordado, agrupamento, documentação de inspeção, carregamento de contêineres e documentação de exportação podem ser coordenados para pedidos internacionais.
