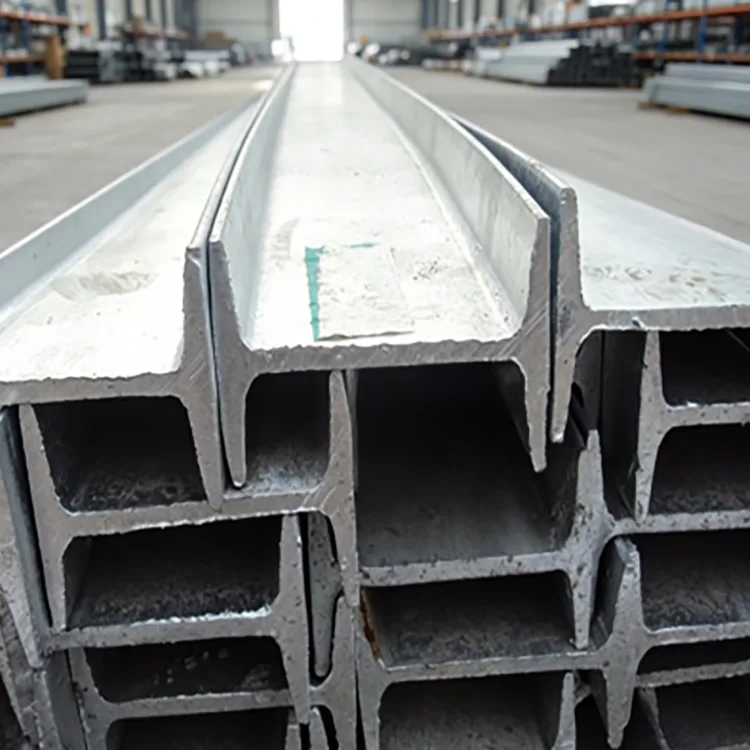

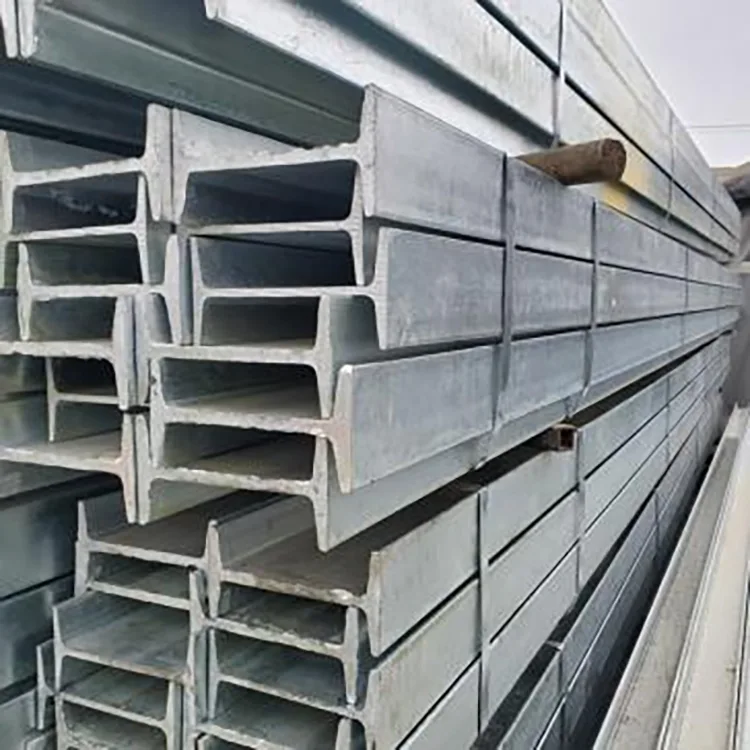

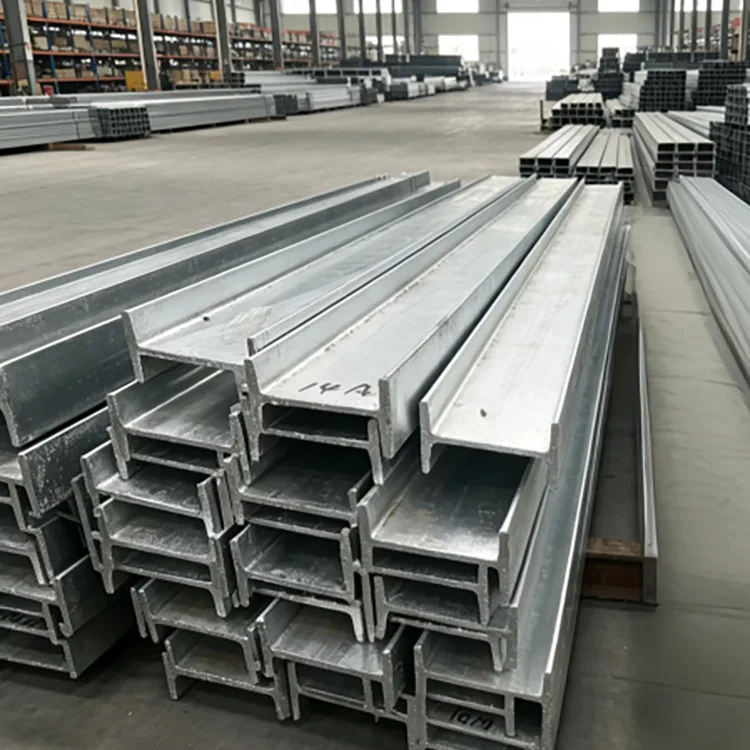

A viga I galvanizada por imersão a quente é uma viga de aço de seção I laminada a quente com acabamento em revestimento de zinco por meio de galvanização por imersão a quente. A seção em forma de I proporciona resistência estrutural através de sua alma e flanges, enquanto a superfície galvanizada fornece proteção contra corrosão para estruturas de aço expostas.
A Rongheng fornece vigas I galvanizadas em Q235B e Q355B, com tamanhos comuns de 10# a 63#, comprimentos padrão de 6 m, 9 m e 12 m, e comprimentos personalizados de aproximadamente 2–19 m. Corte, perfuração, chanfro, endireitamento, retificação e rebarbação podem ser organizados antes da galvanização de acordo com os desenhos do projeto.
| Item | Especificação |
|---|---|
| Produto | Viga I galvanizada por imersão a quente |
| Seção básica | Viga laminada a quente |
| Classe de aço | Q235B, Q355B |
| Padrão chinês | GB/T 706-2016 atualmente aplicável |
| Novo padrão | GB/T 706-2026, em vigor a partir de 1º de dezembro de 2026 |
| Padrão de galvanização | GB/T 13912-2020 |
| Referência internacional | ASTM A123/A123M-24 quando aplicável |
| Tamanho comum | 10#–63# |
| Comprimento padrão | 6m, 9m, 12m |
| Comprimento personalizado | Aproximadamente 2–19 m |
| Revestimento de zinco comum | 85–120 μm |
| Maior revestimento de zinco | Aproximadamente 100–140 μm por exigência do projeto |
| Processamento | Corte, perfuração, chanfro, endireitamento, retificação, rebarbação |
Para pedidos de exportação, o padrão de aço estrutural, o padrão de galvanização, o tamanho da seção, o tipo de aço, o revestimento de zinco e os requisitos de processamento devem ser confirmados em relação aos desenhos do projeto e ao contrato antes da produção.
Vigas I e vigas H são seções estruturais diferentes e não devem ser tratadas como intercambiáveis. Uma viga I convencional tem uma disposição de flange mais estreita e superfícies de flange internas inclinadas, enquanto as vigas H geralmente têm flanges mais largas e geometria de seção diferente.
Ao fazer o pedido, identifique a viga pela designação da seção, dimensões e padrão aplicável, em vez de usar apenas o termo geral "viga de aço". O fornecedor deverá combinar a seção fornecida com o desenho aprovado antes do corte e galvanização.
A sequência preferida é concluir o corte e a usinagem necessários antes da galvanização, para que o aço processado receba proteção de zinco após a fabricação.
Viga I laminada a quente → inspeção de material → endireitamento → corte e usinagem → desengorduramento → decapagem → fundente → secagem → galvanização por imersão a quente → resfriamento → acabamento → inspeção de revestimento de zinco → inspeção dimensional → embalagem.
O elemento de aço é imerso em zinco fundido a aproximadamente 450°C. O revestimento de zinco cobre a alma exposta, flanges, bordas e outras superfícies acessíveis.
Para seções maiores ou mais pesadas, a retilineidade e as dimensões devem ser verificadas após a galvanização, pois o aquecimento e o resfriamento podem afetar a geometria final.
A Rongheng normalmente fornece um revestimento de zinco de 85–120 μm, com aproximadamente 100–140 μm disponíveis quando um requisito de revestimento mais alto é especificado.
| Ambiente de aplicação | Consideração sobre revestimento |
|---|---|
| Exposição normal ao ar livre | 85–120 μm |
| Ambiente industrial úmido | Maior exigência de revestimento pode ser especificada |
| Ambiente costeiro ou carregado de sal | Maior avaliação de revestimento e corrosão |
| Exposição química severa | Confirme a compatibilidade do revestimento com o ambiente do projeto |
| Imersão contínua em água do mar | Não confie apenas na galvanização atmosférica padrão |
Um revestimento de zinco mais espesso fornece mais massa de zinco para a exposição atmosférica, mas a espessura do revestimento deve ser selecionada de acordo com o ambiente real e os requisitos de corrosão do projeto, em vez de ser usada como um substituto para um sistema completo de controle de corrosão.
Q235B é usado para aplicações estruturais convencionais onde a seção necessária atende à carga calculada e aos requisitos de serviço. Q355B oferece maior resistência ao escoamento e pode ser especificado para aplicações que exigem maior capacidade estrutural.
O tipo de aço deve ser selecionado juntamente com o tamanho da viga, vão, carregamento e projeto de conexão. Uma classe de maior resistência não compensa automaticamente uma seção subdimensionada ou um projeto estrutural inadequado.
Uma especificação de compra clara pode ser escrita como:
Viga Q355B / 25# I / 12 m / galvanizado por imersão a quente / revestimento de zinco especificado / cortado conforme desenho.
Sempre que possível, a fabricação deve ser concluída antes da galvanização por imersão a quente. O processamento disponível inclui:
A conclusão dessas operações antes da galvanização ajuda a fornecer proteção de zinco ao membro processado. Se o corte, perfuração ou soldagem for realizado após a galvanização, as áreas expostas ou afetadas pelo calor necessitam de reparos adequados.
Para pedidos de vigas I galvanizadas, a inspeção deve abranger tanto o aço base quanto o membro galvanizado acabado.
Certificados de materiais, registros de inspeção de galvanização, dados de inspeção dimensional e documentação de inspeção de terceiros podem ser organizados de acordo com os requisitos do projeto.
Um projeto industrial costeiro usou seções I galvanizadas por imersão a quente Q235B de 10# e 12# para membros de suporte estrutural externo. Devido à alta umidade e ao ar carregado de sal, o projeto especificou um maior revestimento de zinco.
Os membros galvanizados foram fornecidos após verificação dimensional e processamento necessário. De acordo com o registro do projeto fornecido, a estrutura permaneceu livre de ferrugem generalizada ou descascamento do revestimento por sete anos e passou por repetidas inspeções de supervisão.
Um grande projeto fotovoltaico montado no solo exigiu vigas Q235B I para bases de equipamentos e estruturas de suporte expostas ao sol, vento e chuva. As vigas foram fornecidas com processamento de comprimento fixo e galvanização por imersão a quente de acordo com as necessidades do projeto.
Os membros galvanizados chegaram prontos para instalação estrutural, evitando uma operação separada de pintura no local em grande escala. A especificação galvanizada foi selecionada para o requisito de vida útil do projeto de 25 anos.
Para pedidos de exportação, as seguintes informações deverão ser confirmadas antes da produção:
A cadeia de fornecimento da Rongheng está baseada em Tianjin Daqiuzhuang, fornecendo acesso a aço laminado a quente, galvanização e recursos de processamento de aço downstream.
Para tamanhos de viga I padrão, o fornecimento baseado em estoque pode ser coordenado quando disponível. Para pedidos de projeto, corte de comprimento fixo, processamento baseado em desenho, galvanização, inspeção e preparação para exportação podem ser coordenados antes do envio.
As vigas I geralmente têm flanges mais estreitos e superfícies de flange internas inclinadas, enquanto as vigas H geralmente têm flanges mais largas e geometria de seção diferente. Eles devem ser especificados pela designação exata da seção e pelas dimensões, em vez de serem substituídos com base apenas na aparência.
As classes comuns incluem Q235B e Q355B. A classificação apropriada deve seguir o projeto estrutural e as especificações do projeto.
A faixa comum de revestimento de zinco é de 85–120 μm. Aproximadamente 100–140 μm podem ser discutidos para projetos que exigem um revestimento aumentado, sujeito às especificações aplicáveis.
Sim. Corte, perfuração, chanfro, endireitamento, retificação e rebarbação de comprimento fixo podem ser concluídos antes da galvanização de acordo com os desenhos.
Sim, mas o revestimento de zinco deve ser selecionado de acordo com a exposição real. Ambientes costeiros e carregados de sal exigem mais avaliações de corrosão do que condições externas comuns no interior. A imersão contínua em água do mar requer uma abordagem separada de controle de corrosão.
Não automaticamente. A alteração do tipo de aço requer a confirmação de que o material de menor resistência ainda atende à carga estrutural e às condições de serviço exigidas.
O aquecimento e o resfriamento durante a galvanização podem afetar as dimensões e a retilineidade dos membros de aço, principalmente das seções maiores. As vigas acabadas devem, portanto, ser inspecionadas após a galvanização.
Sim, mas a soldagem remove o zinco ao redor da área aquecida. A zona afetada deve ser limpa e reparada com um revestimento adequado rico em zinco após a soldagem. Sempre que possível, os detalhes da conexão devem ser concluídos antes da galvanização.
Os comprimentos padrão incluem 6 m, 9 me 12 m. Comprimentos fixos de aproximadamente 2 a 19 m podem ser discutidos de acordo com os requisitos de produção e transporte.
Dependendo do projeto, podem ser fornecidos certificados de materiais, registros de inspeção de galvanização, dados de inspeção dimensional, informações de embalagem e documentação de inspeção de terceiros.
