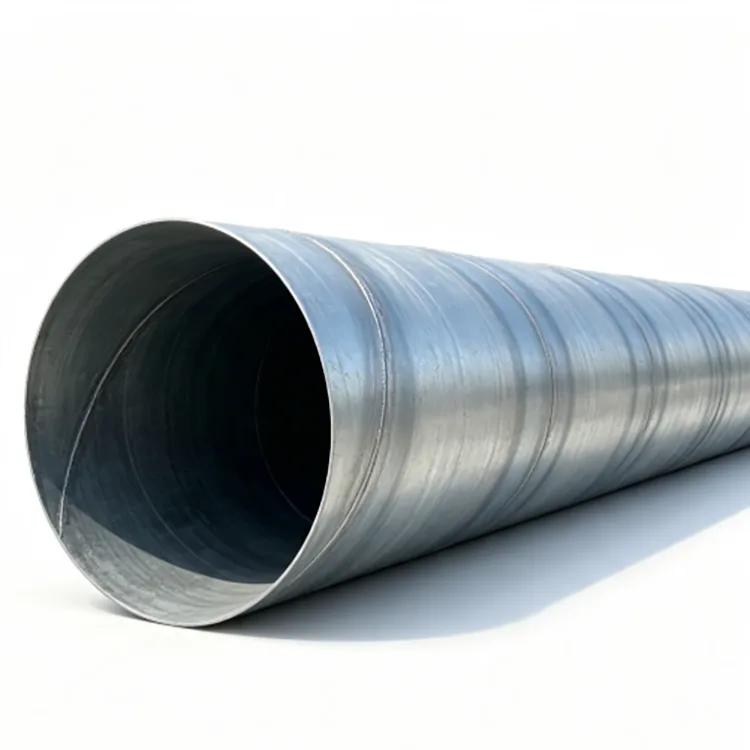

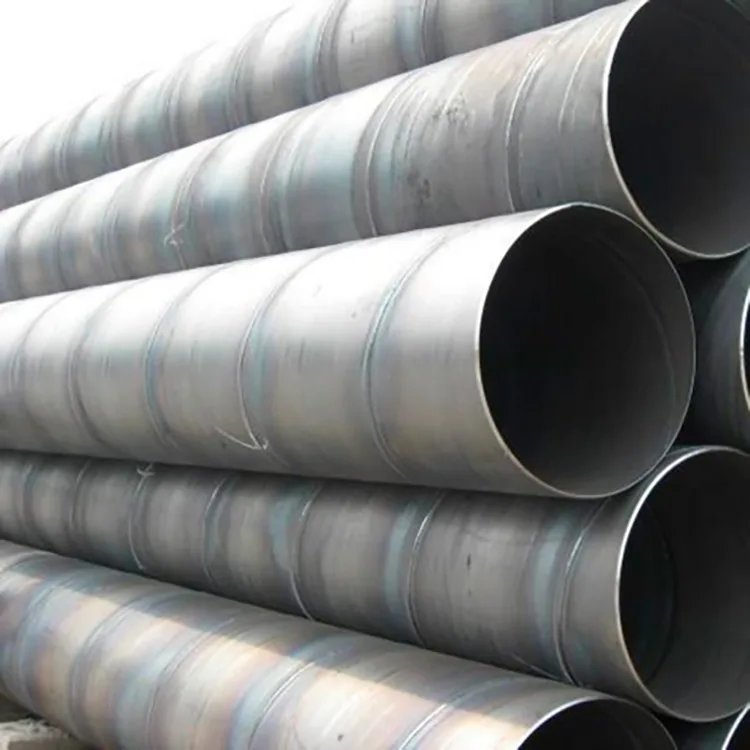

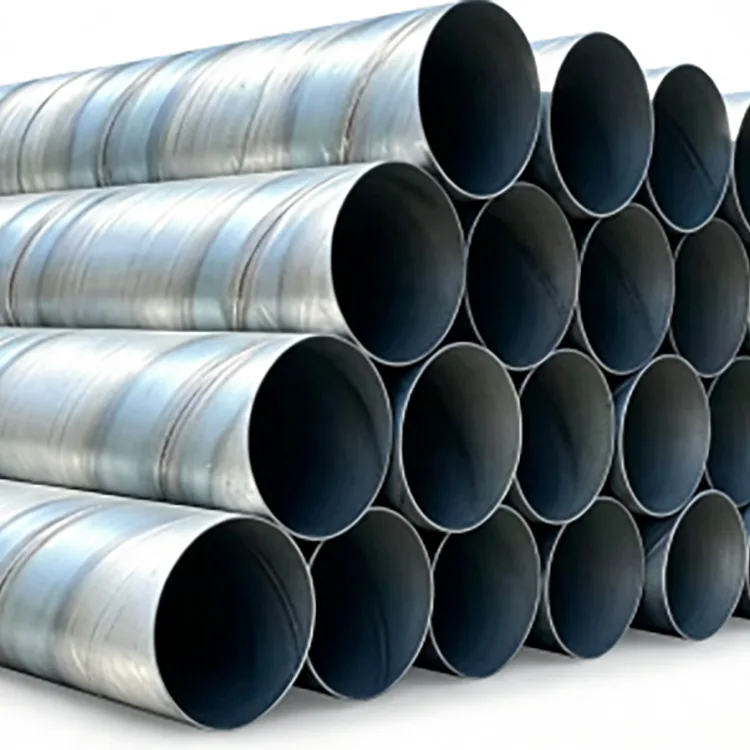

Tubo de aço espiral galvanizado por imersão a quente

A principal razão para usar um tubo de aço em espiral é a sua capacidade de combinar um grande diâmetro de fluxo com a produção prática de seções de parede mais pesadas. A tira de aço é continuamente formada em uma seção cilíndrica e soldada ao longo de uma costura em espiral. Após a soldagem e acabamento dimensional, o tubo completo pode ser galvanizado por imersão a quente para fornecer proteção contra corrosão nas superfícies internas e externas.

Esta construção torna o tubo particularmente adequado para tubulações de água de grande diâmetro, sistemas de drenagem, trabalhos de fundações e estacas, linhas de fluidos industriais e tubulações de aço expostas. Para projetos onde o tubo permanecerá ao ar livre, no subsolo ou em ambiente úmido, o revestimento galvanizado fornece uma barreira adicional contra umidade e corrosão.

Para compras de engenharia, os pontos importantes não são apenas o diâmetro do tubo e a espessura da parede. Os compradores também devem confirmar o tipo de aço, os requisitos de inspeção de solda, as especificações de galvanização, o comprimento do tubo, a preparação da extremidade e se o tubo acabado precisa de flanges ou outra fabricação antes do envio.

Por que usar um tubo de aço em espiral para projetos de grande diâmetro?

A formação em espiral permite a produção de tubos de grandes diâmetros a partir de tiras de aço, mantendo uma estrutura cilíndrica contínua. A seção resultante é adequada para aplicações que exigem alta capacidade de vazão ou grandes dimensões externas.

O processo de soldagem por arco submerso bilateral proporciona penetração controlada da solda e uma costura consistente ao longo do tubo. Para aplicações estruturais ou de pressão, os requisitos de inspeção de solda e testes hidrostáticos devem ser especificados de acordo com o projeto, em vez de depender apenas da aparência do tubo.

Para tubulações enterradas, a parede do tubo também deve ser selecionada de acordo com a pressão interna, carga externa do solo, carga de tráfego, profundidade de instalação e possível movimento do solo. Um diâmetro maior não significa automaticamente uma classificação de pressão mais alta, portanto o diâmetro e a espessura da parede devem ser selecionados juntos.

Especificações Técnicas

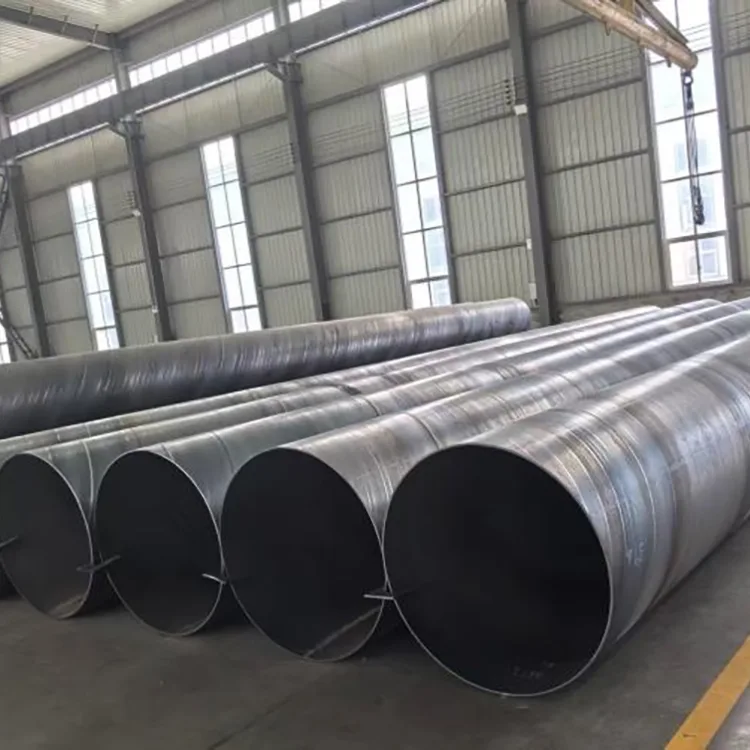

A galvanização vem depois da formação e soldagem do tubo

A sequência de fabricação é importante para este produto. O tubo espiral é formado e soldado primeiro e depois preparado para galvanização por imersão a quente. Isto permite que o tubo acabado, incluindo o corpo do tubo soldado e as superfícies internas e externas acessíveis, receba proteção contra corrosão após a conclusão das principais operações de conformação.

A rota de produção típica é:

Tira de aço laminada a quente → Inspeção de entrada → Formação de espiral → Soldagem por arco submerso dupla face → Corte e dimensionamento → Acabamento final → Pré-tratamento de superfície → Galvanização por imersão a quente → Resfriamento e acabamento → Inspeção → Embalagem protetora

Durante o pré-tratamento, o desengorduramento, a decapagem e a ativação removem óleo, ferrugem e óxidos superficiais. O tubo preparado é então imerso em zinco fundido a aproximadamente 450°C. Após a retirada e resfriamento, a superfície galvanizada é verificada quanto ao estado do revestimento, cobertura e defeitos visíveis.

Para tubos de grande diâmetro, a etapa de galvanização requer atenção especial à uniformidade do revestimento e à drenagem do zinco do interior do tubo. As extremidades dos tubos, aberturas e áreas fabricadas também devem ser verificadas antes do envio.

Seleção de revestimento de zinco por ambiente

Não existe uma espessura única de revestimento de zinco adequada para cada projeto.

Para abastecimento de água municipal convencional, drenagem e serviços externos em geral, a faixa padrão de 80–150 g/m² pode ser considerada onde a carga de corrosão ambiental é moderada.

Para águas residuais, ambientes industriais, locais úmidos e aplicações que exigem maior proteção contra corrosão, 180–275 g/m² pode ser especificado quando compatível com os requisitos de revestimento do projeto.

Para projetos costeiros expostos à névoa salina, um sistema de zinco mais pesado deve ser considerado juntamente com a categoria ambiental real, as condições de drenagem e a vida útil projetada. A galvanização pode reduzir significativamente a corrosão, mas a seleção do revestimento não deve ser tratada como um substituto para a avaliação de corrosão específica do projeto.

Q235B ou Q355B?

Q235B é adequado para muitas tubulações municipais convencionais, sistemas de drenagem e estruturas de aço em geral onde a carga de projeto é moderada.

O Q355B é mais apropriado quando é necessária maior resistência estrutural, como trabalhos pesados ​​de fundação, cargas estruturais maiores, condições de instalação exigentes ou projetos onde o projeto de engenharia especifica aço de maior resistência.

Para aplicações de estacas e fundações, os compradores devem fornecer a carga necessária, o método de instalação e a espessura da parede, em vez de selecionar a classe apenas de acordo com o diâmetro do tubo.

A espessura da parede deve seguir as condições de trabalho

Uma parede de 3–6 mm pode ser adequada para muitas aplicações de tubulações acima do solo ou convencionais quando a pressão e as cargas externas são moderadas.

Para tubulações enterradas, trabalhos de fundação, áreas de tráfego intenso ou aplicações expostas a cargas externas significativas, podem ser necessárias seções mais espessas. A faixa de produção de 3 a 20 mm permite que a espessura da parede corresponda ao projeto.

Para transmissão de água a longa distância, a especificação normalmente deve incluir:

Diâmetro nominal + espessura da parede + classe de aço + pressão de projeto + comprimento do tubo + tratamento final + requisito de inspeção

Isto dá ao fabricante informações suficientes para cotar o tubo correto, em vez de fornecer apenas um diâmetro nominal.

Onde o tubo de aço espiral galvanizado por imersão a quente é usado

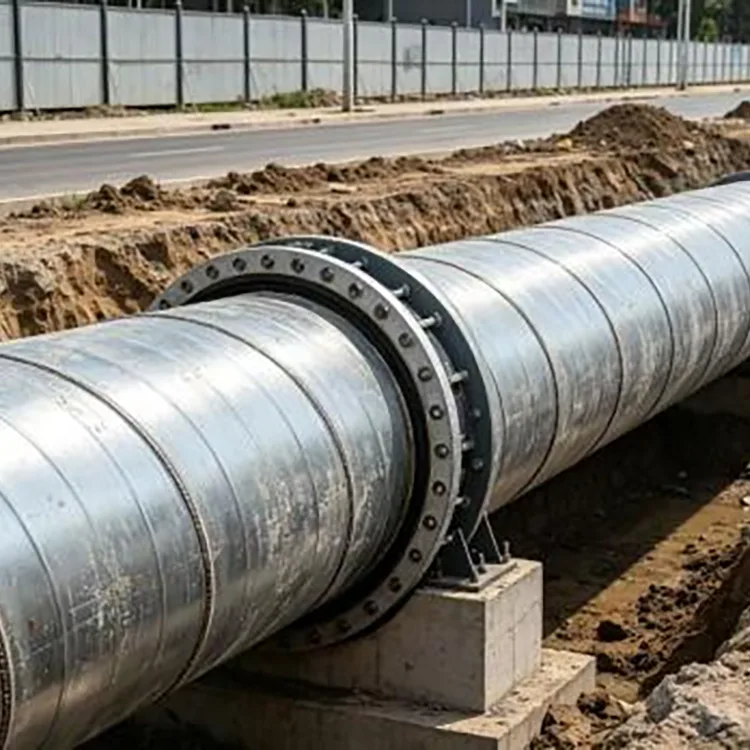

Água Municipal e Drenagem

Usado para transmissão de água urbana, drenagem de águas pluviais e renovação de tubulações. Grandes diâmetros ajudam a lidar com grandes volumes de fluxo, enquanto a superfície galvanizada fornece proteção adicional contra corrosão em ambientes expostos ou úmidos.

Tratamento de Águas Residuais

Adequado para transporte de águas residuais e tubulações de plantas associadas, onde a umidade e os contaminantes corrosivos podem reduzir a vida útil do aço desprotegido.

Fundações e Estacas de Pontes

O tubo espiral de grande diâmetro pode ser usado para estacas de fundação, suporte de margens de rios e outras aplicações estruturais onde o tamanho da seção e a espessura da parede são determinados pela carga de engenharia e pelas condições de instalação.

Sistemas de Fluidos Industriais

Utilizado para fluidos de processos industriais e tubulações auxiliares onde o projeto permite aço galvanizado e o meio químico é compatível com o sistema de proteção de zinco.

Estruturas metálicas externas e costeiras

Aplicável a tubulações expostas, sistemas de apoio costeiros e tubulações relacionadas à energia eólica. Em ambientes com névoa salina, pode ser necessário um revestimento de zinco mais pesado ou um sistema adicional de proteção contra corrosão.

Aquecimento de baixa pressão e aplicações relacionadas a gás

Pode ser considerado para sistemas auxiliares de baixa pressão adequados quando o padrão de projeto aplicável, a compatibilidade média e os requisitos de pressão permitirem tubo espiral galvanizado. O serviço de gás deve sempre seguir o padrão especificado para o gasoduto, em vez de depender apenas da galvanização.

Seleção de Projetos: Erros Comuns de Aquisição

Para um projeto municipal padrão de água ou drenagem, o Q235B com revestimento de zinco convencional e espessura de parede de 3 a 6 mm pode fornecer um ponto de partida prático. A seleção final deverá seguir o projeto hidráulico e estrutural.

Para águas residuais e ambientes industriais, considere um revestimento de zinco mais pesado na faixa de 180–275 g/m² e aumente a espessura da parede onde cargas externas ou de pressão assim o exigirem.

Para locais costeiros e com névoa salina, não especifique simplesmente um tubo galvanizado padrão. A categoria de corrosão, o revestimento de zinco, o sistema de revestimento adicional e a vida útil esperada devem ser revisados ​​em conjunto.

Para estacas de pontes, estruturas ribeirinhas e trabalhos de fundação, o Q355B e seções de parede mais pesadas podem ser selecionados quando exigido pelo projeto estrutural. O Q345B também pode estar disponível para projetos que exijam especificamente essa nota.

Para transmissão de alta pressão ou longa distância, especifique END de solda, teste hidrostático, tolerância dimensional e preparação final no pedido de compra. Esses requisitos são mais importantes do que usar uma descrição genérica como “tubo espiral para serviço pesado”.

O que deve ser verificado antes do envio?

Uma inspeção profissional para tubo de aço espiral galvanizado por imersão a quente deve cobrir mais do que a superfície do zinco.

A classe do aço e as informações térmicas devem ser verificadas em relação ao certificado do material. O diâmetro do tubo, a espessura da parede, a circularidade, o comprimento e a condição final devem então ser verificados em relação às especificações de compra.

A solda em espiral é outro ponto crítico de inspeção. Dependendo do projeto, podem ser incluídos inspeção visual, testes ultrassônicos, testes radiográficos e testes hidrostáticos. Para tubulações de pressão, o método de inspeção e os critérios de aceitação devem ser acordados antes da produção.

A superfície galvanizada deve ser verificada quanto à cobertura do revestimento, áreas nuas visíveis, acúmulo excessivo de zinco e danos de manuseio. Se o tubo for cortado, chanfrado ou soldado após a galvanização, as áreas afetadas pelo zinco deverão ser reparadas utilizando um sistema apropriado rico em zinco.

Fabricação personalizada para fornecimento de projetos

O tubo pode ser fornecido em comprimentos retos padrão ou processado de acordo com o desenho de instalação.

O processamento disponível inclui corte de comprimento fixo, chanfro de extremidade de tubo, soldagem de flange, fechamento de extremidade, retificação e tratamento adicional de proteção contra corrosão. Para projetos que utilizam seções de tubos pré-fabricados, fornecer desenhos antes da produção ajuda a reduzir cortes e soldagem em campo.

Para pedidos em grandes quantidades, os compradores também podem especificar diferentes diâmetros, espessuras de parede e comprimentos dentro do mesmo cronograma do projeto. Isto é útil para pacotes de tubulações municipais onde linhas principais, ramais e seções estruturais exigem especificações diferentes.

A vida útil depende do revestimento e da exposição

A galvanização por imersão a quente pode estender substancialmente o período de proteção contra corrosão em comparação com o aço desprotegido, mas a vida útil é controlada pelo meio ambiente, revestimento de zinco, química da água, condição do solo, danos mecânicos e manutenção.

Como referência geral para a gama de produtos fornecida, a vida útil esperada pode atingir mais de 20 anos em condições interiores, enquanto aplicações exteriores, enterradas e de águas residuais são normalmente consideradas na faixa de 10 a 15 anos sob condições adequadas. Projetos expostos a forte névoa salina ou produtos químicos agressivos devem usar uma avaliação de corrosão específica do projeto, em vez de depender de um número fixo de vida útil.

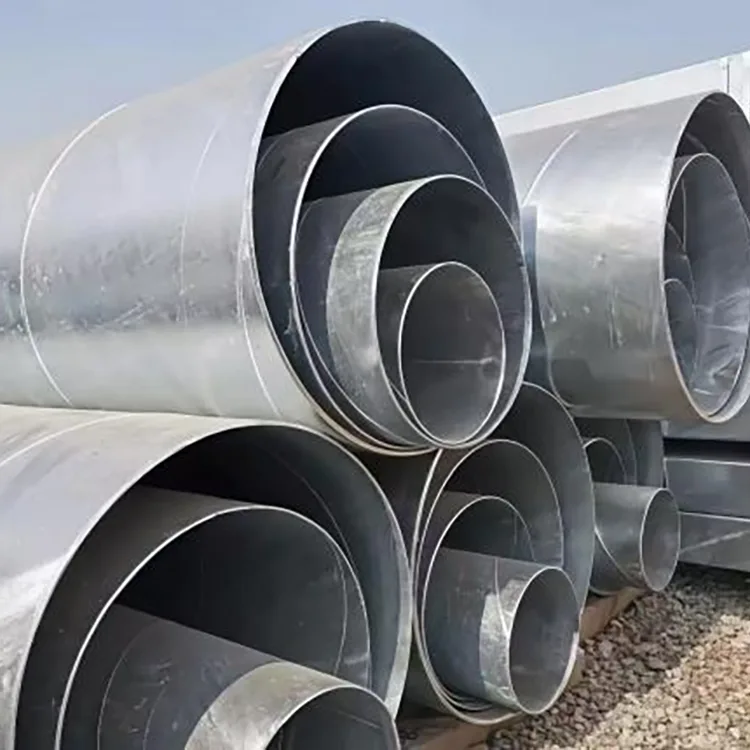

Embalagem para tubo de grande diâmetro

Tubos espirais grandes requerem embalagens que protejam tanto o corpo do tubo quanto a superfície galvanizada durante o manuseio e transporte.

As extremidades dos tubos podem ser protegidas com proteções ou anéis de proteção, enquanto os tubos agrupados são fixados com tiras de aço e separados ou acolchoados quando necessário para reduzir impactos e danos à superfície. Para remessas de exportação, embalagens à prova d'água e arranjos de carregamento estáveis ​​podem ser adicionados de acordo com o método de envio.

Perguntas frequentes

Q1: Qual é a diferença entre o tubo espiral galvanizado por imersão a quente e um tubo espiral anticorrosivo comum?

R: Um tubo anticorrosivo comum normalmente depende de um sistema de revestimento externo, enquanto um tubo espiral galvanizado por imersão a quente usa um revestimento de zinco ligado metalurgicamente para proteção contra corrosão. O sistema apropriado depende se o tubo está exposto, enterrado, submerso ou utilizado com um fluido específico.

Q2: Você pode fabricar tubos de aço em espiral DN200 – DN3000?

R: Sim. A linha fornecida é DN200–DN3000, com espessuras de parede de 3,0–20 mm. Diâmetros não padronizados, espessuras de parede e comprimentos fixos podem ser discutidos de acordo com desenhos e requisitos do projeto.

Q3: O tubo espiral galvanizado pode ser usado no subsolo?

R: Pode ser considerado para aplicações enterradas adequadas, mas a química do solo, a umidade, a drenagem, a carga externa e os requisitos de revestimento devem ser avaliados. Para condições de solo agressivas, pode ser necessário um sistema adicional de proteção contra corrosão.

Q4: A solda em espiral é adequada para serviços de pressão?

R: O tubo soldado em espiral pode ser fabricado para aplicações de pressão quando o tipo de aço, a espessura da parede, o processo de soldagem e os requisitos de inspeção são especificados adequadamente. Para tubulações de pressão, END de soldagem e testes hidrostáticos devem ser confirmados na especificação de compra.

Q5: O tubo pode ser fornecido com flanges?

R: Sim. Soldagem de flange, chanfro, corte de comprimento fixo e outros tratamentos finais podem ser organizados antes do envio de acordo com os desenhos.

Q6: Qual revestimento de zinco deve ser selecionado para projetos costeiros?

R: Um revestimento mais pesado na faixa de 180–275 g/m² pode ser considerado para ambientes com maior corrosão, mas os projetos costeiros devem ser avaliados de acordo com a exposição real à névoa salina e a vida útil necessária. O revestimento adicional pode ser apropriado para condições severas.

Q7: Q235B e Q355B podem ser misturados em um pedido?

R: Sim. Diferentes classes de aço podem ser fornecidas de acordo com o projeto estrutural ou da tubulação. Cada especificação deve ser claramente identificada no pedido de compra e na documentação do material.

Q8: Quais documentos podem ser fornecidos para pedidos de exportação?

R: Certificados de materiais, registros de inspeção e outros documentos de qualidade podem ser fornecidos de acordo com o pedido e os requisitos do projeto. A inspeção de terceiros também pode ser organizada quando exigida pelo comprador.

Fornecimento em massa e suporte a projetos

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. oferece suporte a pedidos em grandes quantidades de tubos de aço soldados em espiral para projetos municipais, de infraestrutura, industriais e no exterior. Os compradores podem fornecer a programação dos tubos, desenhos ou uma lista de especificações simples para cotação.

Para pedidos de projeto, o escopo de fornecimento pode incluir seleção de tipo de aço, dimensionamento de tubos, produção de comprimento fixo, inspeção de solda, galvanização, processamento final, embalagem e coordenação de remessa. Isto é particularmente útil quando diversas especificações de tubos precisam ser entregues dentro de um cronograma de projeto.
