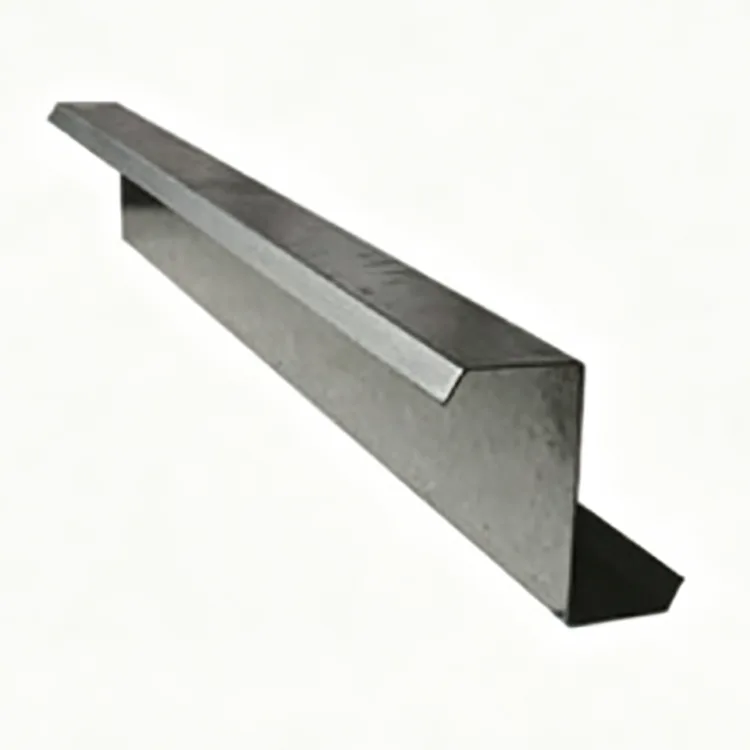

Aço de seção Z formado a frio

O aço de seção Z formado a frio é uma seção de aço de parede fina formada a frio produzida a partir de tiras de aço laminadas a quente por meio de laminação contínua em temperatura ambiente. A tira passa por vários suportes de formação e é gradualmente moldada em uma seção Z sem um estágio de laminação a quente em alta temperatura.

O processo de conformação a frio melhora a consistência dimensional e também introduz o endurecimento do aço. A seção resultante combina peso relativamente baixo com desempenho de flexão útil, tornando-a amplamente utilizada para terças de telhados e paredes em estruturas de aço leves.

O perfil em Z tem outra vantagem prática: seus flanges deslocados permitem a sobreposição de terças adjacentes. Isto é particularmente útil em telhados de grande inclinação, onde são necessários arranjos contínuos de terças ao redor da cumeeira.

Ambiente recomendado: edifícios fechados fechados, oficinas secas e armazéns sem chuva direta, névoa salina, umidade corrosiva ácida ou alcalina.

Processo de Produção

A linha de produção começa com a inspeção de entrada da bobina de aço. Após o nivelamento e endireitamento, a tira passa por múltiplas estações de perfilagem, onde é gradualmente dobrada na seção em forma de Z necessária.

O corte servo CNC fornece o comprimento de membro especificado, enquanto a perfuração automática pode ser adicionada de acordo com os desenhos estruturais. Os perfis acabados passam então por endireitamento e inspeção dimensional antes da classificação, empacotamento e armazenamento.

Inspeção de bobinas de aço → nivelamento e endireitamento → conformação progressiva a frio → conformação de seção Z → corte servo CNC de comprimento fixo → puncionamento automático → endireitamento → inspeção visual e dimensional → empacotamento e armazenamento

Como o perfil é formado progressivamente, em vez de ser produzido através da laminação a quente convencional, as dimensões da seção, a retilinidade e as posições dos furos podem ser controladas continuamente durante a produção.

Especificações principais

Por que usar uma seção Z para terças de telhado?

Sobreposição direta na cumeeira

A diferença mais óbvia entre uma seção Z e uma seção C é o formato dos flanges. O perfil Z deslocado permite a sobreposição de membros adjacentes, o que pode ajudar a manter a continuidade através da cumeeira do telhado.

Para inclinações de telhado acima de 10°, as terças em Z costumam ser uma escolha prática quando os membros sobrepostos fazem parte do projeto estrutural. Isto reduz a necessidade de cortes adicionais e torna a instalação mais simples.

Bom desempenho de flexão com menor peso

A seção transversal em forma de Z fornece propriedades de seção úteis para flexão. Combinado com o endurecimento por trabalho a frio, isso permite que uma seção relativamente fina seja usada em aplicações adequadas de terças de telhados e paredes.

Em comparação com seções laminadas a quente tradicionais mais pesadas, o peso menor pode reduzir os requisitos de transporte, elevação e instalação.

Relinearidade e posição do furo consistentes

A linha de produção utiliza perfilagem progressiva, corte CNC e posterior endireitamento. Isso ajuda a controlar a retilinidade e a torção do perfil.

Para terças com furos pré-perfurados, o posicionamento preciso dos furos é importante porque erros podem afetar a conexão entre a terça e a estrutura de aço principal. A pré-perfuração antes da entrega pode reduzir o trabalho de corte e perfuração no local.

Custo mais baixo para projetos internos secos

O produto padrão é fornecido em aço preto natural sem revestimento galvanizado. Para edifícios fechados e secos, onde não é necessária proteção adicional contra corrosão, isso evita o custo adicional associado às seções Z galvanizadas.

Se o edifício estiver exposto à chuva, condensação, névoa salina ou meios corrosivos, uma versão protegida contra corrosão deverá ser especificada.

Corte e soldagem convenientes

Como o produto padrão não possui revestimento galvanizado, as operações convencionais de corte e soldagem são simples. Isto é útil durante projetos de fabricação e renovação de interiores onde os membros podem necessitar de ajuste local ou trabalho de conexão.

Aplicações Típicas

O produto é usado principalmente para:

Terças de telhado em edifícios de aço leve

Telhados de armazéns com grande inclinação

Sistemas de telhado para oficinas industriais

Logística interna e edifícios de armazenamento

Estrutura secundária de parede e telhado

Sistemas de gabinete de aço leve

Projetos de renovação de fábricas internas

É um membro estrutural secundário, como uma terça, em vez de um substituto para as colunas principais ou vigas primárias de um edifício.

Aplicações de projetos reais

Caso 1: Terças Z para um armazém logístico interno de grande declive

O projeto abrangeu um armazém logístico fechado de 50.000 m² com uma inclinação do telhado de 12°. O edifício foi totalmente fechado e utilizado em ambiente interno seco, sem exposição direta à chuva.

Os principais requisitos foram a sobreposição direta das terças na cumeeira, o custo controlado da estrutura de aço, o menor tempo de instalação e a redução do risco de problemas de alinhamento dos painéis da cobertura.

O material selecionado foi o aço de seção Z moldado a frio Q355B, Z160–Z200, com espessura de parede de 1,8–2,0 mm e furos para parafusos pré-perfurados.

As seções Z poderiam se sobrepor diretamente, permitindo que os membros da cumeeira permanecessem contínuos e reduzindo o trabalho de corte e modificação no local. O tempo de instalação foi reduzido em 30%.

A baixa torção dos perfis ajudou os painéis de aço do telhado com revestimento colorido a assentarem de maneira mais uniforme, reduzindo as lacunas que poderiam contribuir para o vazamento de água. Os membros mais leves também reduziram os requisitos de transporte e elevação, e o custo geral da estrutura de aço foi 21% menor do que a solução de aço laminado a quente.

O projeto foi aprovado e permaneceu em serviço interno sem problemas relacionados à ferrugem.

Caso 2: Atualização de gabinete de aço leve em uma oficina industrial

O segundo projeto envolveu a renovação de uma fábrica antiga. Novas estruturas de aço leve foram necessárias dentro da oficina, com uma inclinação relativamente grande do telhado e um ambiente interno seco e ventilado.

O produto selecionado foi o aço de seção Z moldado a frio Q235B, Z120–Z140.

Os membros foram entregues prontos para montagem sem processamento secundário extenso. A estrutura sobreposta em forma de Z combinava com a inclinação do telhado e ajudava a manter um sistema de fechamento plano e estável.

Os membros leves também ajudaram a manter os custos de renovação sob controle, ao mesmo tempo que encurtaram o trabalho de instalação dentro da fábrica existente.

Guia de seleção da seção Z

Inclinação do telhado:

Para inclinações de telhado acima de 10°, as seções Z são uma opção preferida quando são necessárias terças sobrepostas. Para taludes relativamente rasos, terças C também podem ser consideradas dependendo do projeto estrutural.

Grau de material:

Q235B é adequado para aplicações gerais de terças leves e gabinetes. Para vãos maiores, maiores cargas de vento ou neve e requisitos estruturais mais exigentes, o Q355B pode ser selecionado juntamente com um tamanho de seção e espessura de parede apropriados.

Tamanho da seção:

Z100–Z140 pode ser considerado para estruturas secundárias de telhados e paredes mais leves. Z160–Z200 é adequado para muitas aplicações padrão de armazéns e oficinas. Z220–Z300 pode ser usado onde seções maiores são exigidas pelo projeto estrutural.

Espessura da parede:

A faixa disponível é de 1,2–3,0 mm. A espessura final deve ser determinada a partir do vão, espaçamento das terças, carga de vento, carga de neve, condições de conexão e cálculos estruturais, e não apenas o tamanho da seção.

Ambiente:

Para edifícios internos secos e fechados, o aço Z preto natural pode ser uma opção econômica. Em oficinas com elevada humidade ou condensação, deve ser considerado um revestimento anti-ferrugem adequado.

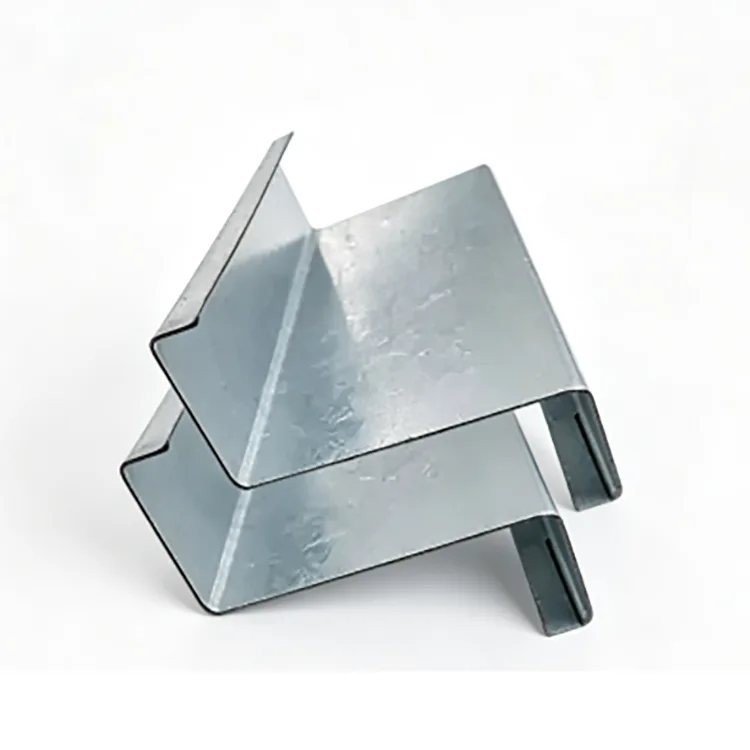

Para edifícios exteriores, zonas costeiras, estruturas expostas à chuva ou galpões agrícolas, a versão em aço preto natural não é recomendada. Uma seção Z galvanizada ou outra solução protegida contra corrosão deve ser selecionada.

Aço de seção Z formado a frio vs aço de seção C

A escolha deve, em última análise, seguir o projeto estrutural e não apenas a inclinação do telhado. A geometria sobreposta da secção Z é a sua principal vantagem prática onde são necessárias ligações contínuas de terças.

Controle de qualidade de fábrica

Para terças Z, a consistência dimensional é particularmente importante porque as seções devem se conectar com precisão à estrutura de aço principal e aos painéis do telhado.

O controle de qualidade, portanto, cobre a bobina de aço antes da conformação, seguido de verificações durante a conformação do rolo e após o corte. Os principais pontos de inspeção incluem classe do material, dimensões da seção, espessura da parede, retilineidade, torção, comprimento de corte, condição da aresta e posição do furo pré-perfurado.

Os perfis são endireitados após a conformação para reduzir a distorção residual. Antes do envio, os membros acabados são inspecionados visual e dimensionalmente e depois agrupados de acordo com o tamanho e os requisitos do pedido.

Para pedidos em lote, manter o mesmo tipo de material, especificação de seção e parâmetros de processamento ajuda a manter a consistência entre diferentes lotes de produção.

Perguntas frequentes

Q1: Como escolho entre seção Z e seção C de aço?

A principal consideração é o arranjo do telhado e da conexão. As seções Z são particularmente úteis para telhados onde terças adjacentes precisam se sobrepor e continuar através da cumeeira, especialmente em telhados com inclinações maiores. As seções C têm aplicabilidade geral mais ampla e podem ser usadas para telhados com inclinações mais rasas, dependendo do projeto estrutural.

Q2: O aço de seção Z formado a frio é fácil de torcer?

Uma seção Z devidamente fabricada passa por conformação, dimensionamento e endireitamento progressivos para controlar a torção e a deformação dentro dos requisitos padrão aplicáveis. O tamanho da seção selecionado, a espessura da parede, o vão e o método de instalação também afetam seu desempenho.

Q3: A terça Z interna precisa ser pintada?

Para um ambiente interno seco e ventilado, sem condensação significativa, a superfície natural de aço preto pode ser usada sem revestimento adicional, se os requisitos do projeto permitirem. Para oficinas húmidas ou áreas com condensação frequente, recomenda-se um revestimento anti-ferrugem.

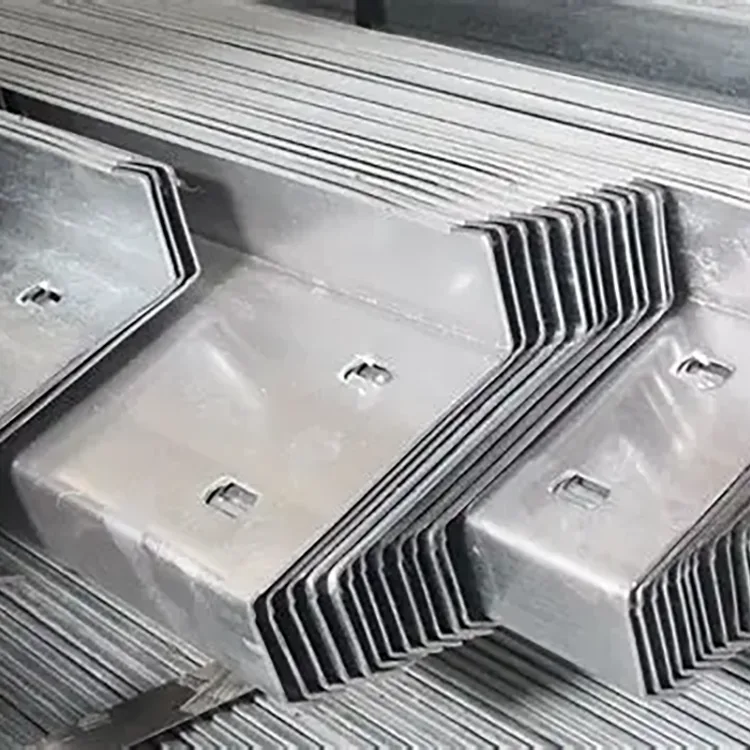

Q4: As seções Z podem ser fornecidas com furos pré-perfurados?

Sim. Os furos dos parafusos podem ser perfurados de acordo com os desenhos estruturais antes do envio dos perfis. Cortes de canto e cortes finais em ângulo também podem ser produzidos de acordo com os detalhes de conexão necessários.

Q5: O comprimento pode ser personalizado?

Sim. O fornecimento padrão geralmente varia de 6 a 12 m, enquanto comprimentos fixos não padronizados podem ser produzidos de acordo com os desenhos do projeto e requisitos de corte.

Q6: O aço preto natural com seção Z pode ser usado ao ar livre?

Não é recomendado para exposição direta ao ar livre, chuva, maresia costeira ou ambientes corrosivos. Nessas condições, devem ser consideradas seções Z galvanizadas ou protegidas contra corrosão.
