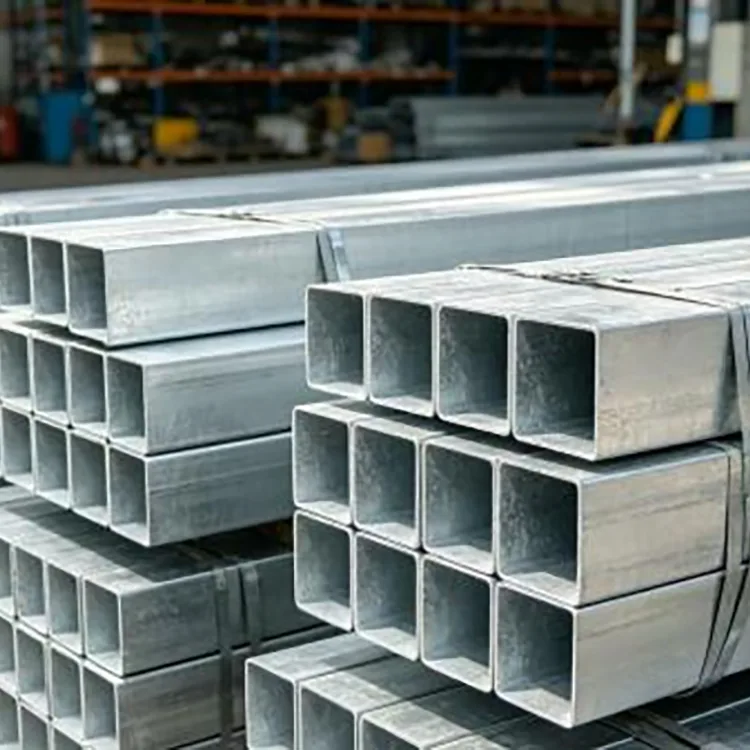

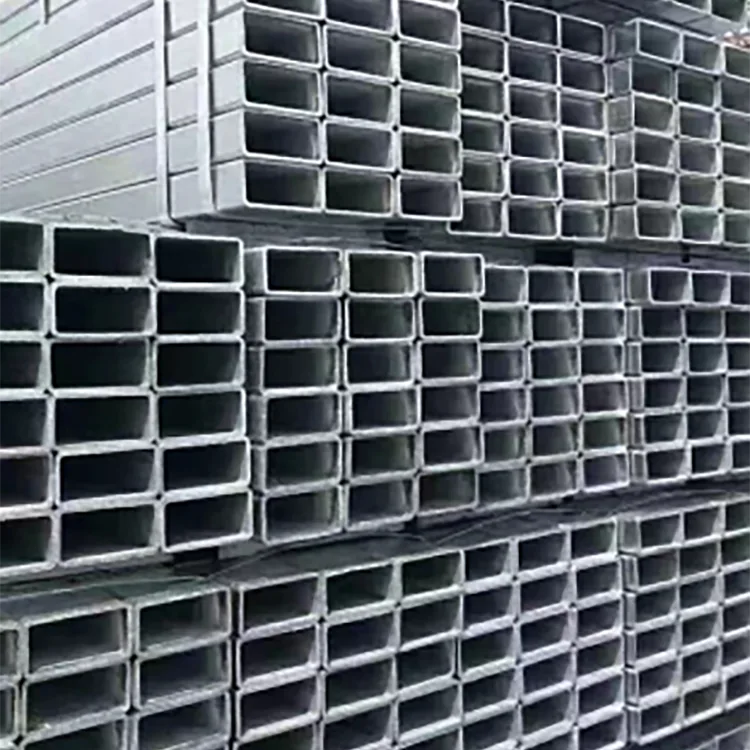

Tubo de aço retangular revestido de zinco-alumínio-magnésio

O principal benefício de um tubo de aço retangular revestido de zinco-alumínio-magnésio é sua relação largura-altura controlável. Comparado com um tubo redondo, um lado pode fornecer uma superfície de montagem mais ampla; em comparação com um tubo quadrado, a seção pode ser selecionada para melhor se adequar ao espaço de instalação disponível e à direção da carga.

Para aplicações estruturais, o lado mais longo é normalmente disposto na direção onde é necessária maior rigidez à flexão. O tamanho real da seção e a espessura da parede ainda devem ser confirmados a partir da carga estrutural e do vão, em vez de selecionados apenas pela aparência.

Faixa de tamanho

Proporções de aspecto, espessuras e comprimentos de parede especiais podem ser produzidos de acordo com desenhos e requisitos do projeto.

Por que usar o revestimento Zn-Al-Mg?

O tubo de aço retangular revestido de zinco-alumínio-magnésio fornece proteção contra corrosão através de uma camada de liga à base de zinco contendo alumínio e magnésio. Comparado com revestimentos de zinco comuns, o sistema de liga pode oferecer melhor comportamento à corrosão em muitos ambientes externos.

Outra característica prática é o seu comportamento em torno de pequenas áreas de danos no revestimento. Os produtos de corrosão do revestimento circundante podem ajudar a retardar a corrosão do aço exposto localizado. Isto é útil para produtos que requerem corte, perfuração ou outro tipo de fabricação no local, embora áreas danificadas maiores e seções soldadas ainda possam precisar de tratamento de reparo adequado.

Seleção de seção e espessura de parede

Diferentes aplicações requerem diferentes combinações de largura, altura e espessura de parede.

Uma seção de 40 × 60 mm pode ser considerada para membros secundários mais leves, estruturas de equipamentos e suportes auxiliares.

Uma seção de 50 × 100 mm é adequada para muitas aplicações padrão de suporte e estrutura onde uma seção retangular relativamente alta é preferida.

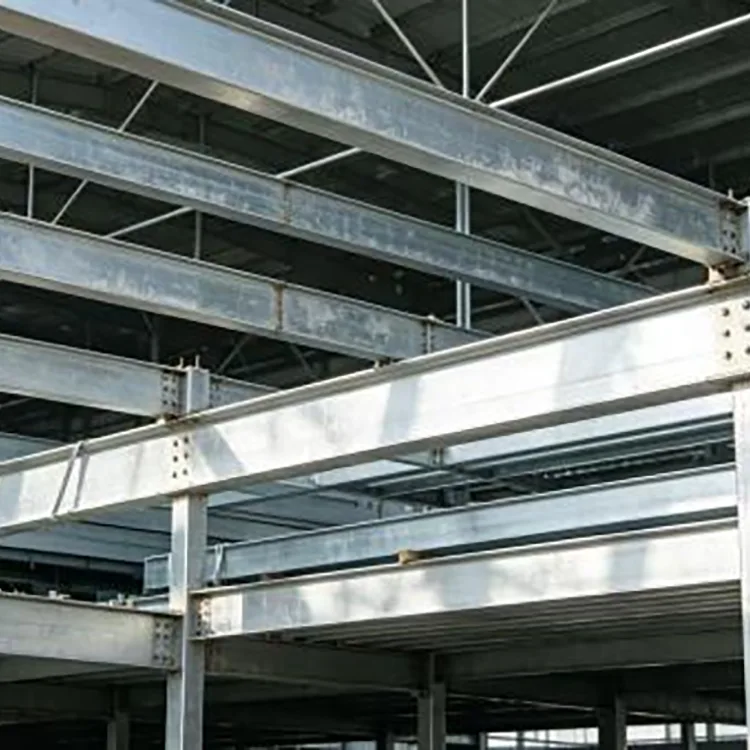

Seções maiores, como 60 × 120 mm ou 80 × 120 mm, podem ser consideradas para vigas mais pesadas, estruturas de equipamentos maiores e outras aplicações que exigem maior rigidez da seção.

Para cargas mais pesadas ou vãos maiores, poderão ser especificadas seções de 80 × 160 mm e superiores, mas o tamanho final deverá ser verificado por cálculo estrutural.

A espessura da parede deve ser selecionada da mesma forma. O material de parede fina pode ser suficiente para estruturas de pequeno vão e serviços leves, enquanto seções de 1,8–2,0 mm e mais espessas são mais comumente consideradas para trabalhos estruturais externos em geral. Cargas pesadas, vãos longos e condições de vento forte podem exigir material de 2,5–3,0 mm ou mais espesso.

Aplicações Típicas

Projetos Fotovoltaicos

Usado para estruturas de suporte fotovoltaico em telhados, membros auxiliares solares e outras estruturas fotovoltaicas externas onde uma seção retangular se ajusta ao layout da instalação.

Parede Cortina e Estruturas Decorativas

As faces planas do tubo retangular são convenientes para conexões de estruturas, suportes de revestimento, estruturas metálicas decorativas e estruturas arquitetônicas.

Quadros de Equipamentos Industriais

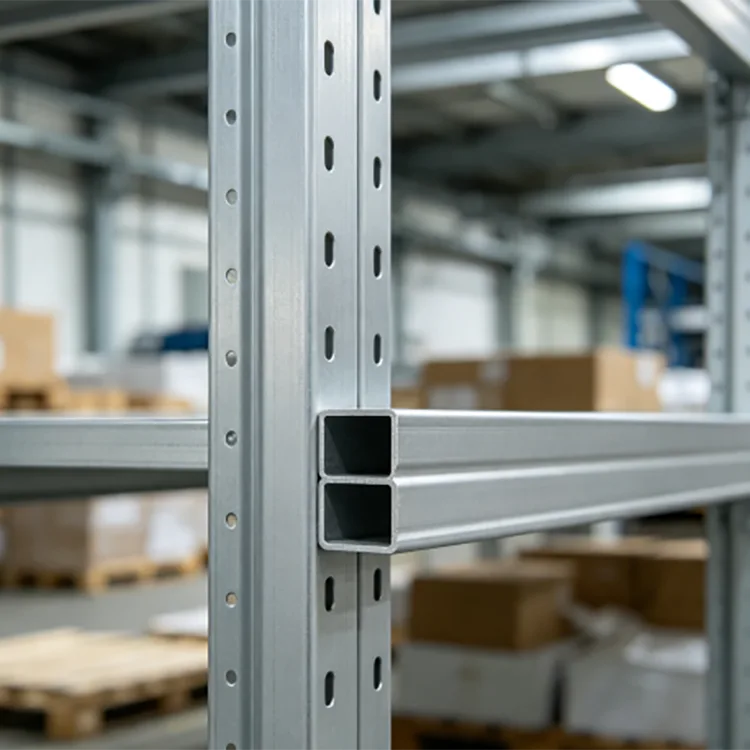

Aplicável a equipamentos de automação, sistemas de armazém, estruturas de linhas de produção, estações de trabalho e estruturas de suporte de máquinas.

Projetos Municipais e de Infraestrutura

Usado para estruturas de guarda-corpos, suportes de passarelas, estruturas de iluminação, componentes auxiliares de pontes e outras estruturas metálicas fabricadas ao ar livre.

Fábricas e Estruturas Agrícolas

Adequado para elementos secundários de aço, estruturas de estufas, abrigos de equipamentos, estruturas agrícolas e estruturas de proteção.

Superfície e Fabricação

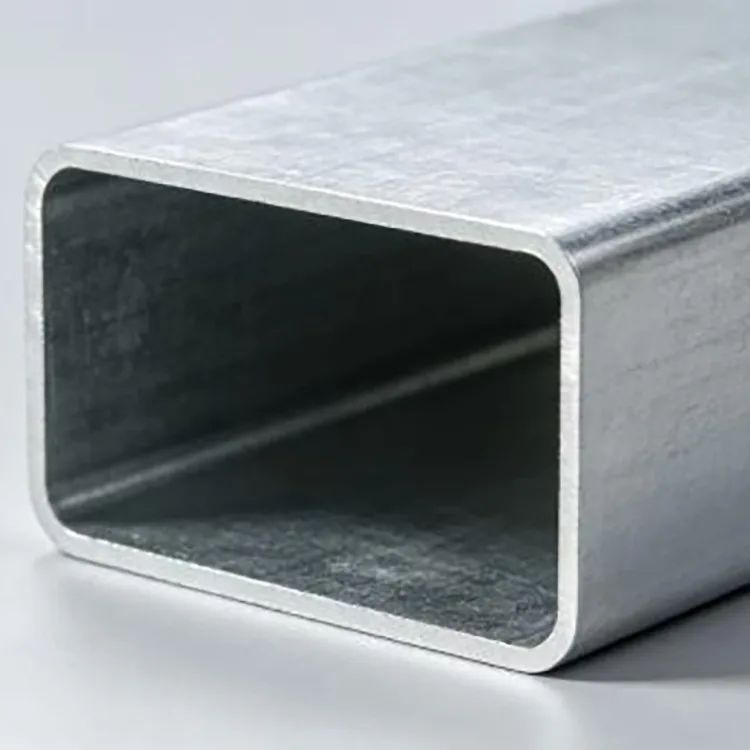

A superfície padrão é geralmente cinza prateada fosca com uma aparência relativamente uniforme. O tubo pode ser fornecido para montagem direta ou processado antes do envio.

A fabricação disponível inclui corte de comprimento fixo, furação, preparação de extremidade, chanframento e outras usinagens. A soldagem também é possível, mas o revestimento da área aquecida será afetado e deverá ser tratado de acordo com os requisitos de proteção contra corrosão do projeto.

Para grandes projetos, o pré-corte e a pré-perfuração podem reduzir o trabalho no local e melhorar a eficiência da instalação.

Controle de Produção

O tubo retangular é formado a partir de tira de aço revestida com Zn-Al-Mg através de perfilagem e soldagem de alta frequência, seguida de dimensionamento, endireitamento e corte.

O controle de produção concentra-se na espessura da tira, dimensões da seção, geometria dos cantos, retilineidade, condição da solda e qualidade do revestimento. Para pedidos estruturais, esses parâmetros são verificados em relação às especificações do produto acordadas antes do envio.

Ambiente de corrosão

O tubo de aço retangular revestido de zinco-alumínio-magnésio é adequado para muitos ambientes externos e úmidos, mas a seleção do revestimento deve refletir a exposição real.

A vida útil não pode ser atribuída apenas pelo tipo de revestimento. A concentração de sal, a umidade, os poluentes, a massa do revestimento, a espessura da seção, o processamento e a manutenção afetam a durabilidade real.

Inspeção de Qualidade

O controle de qualidade pode incluir dimensões da seção, espessura da parede, retilineidade, condição do canto, aparência da solda, espessura do revestimento e condição da superfície.

Para projetos estruturais, podem ser fornecidos certificados de materiais e relatórios de propriedades mecânicas de acordo com a especificação acordada. Testes adicionais de corrosão ou névoa salina podem ser organizados quando fizerem parte dos requisitos de aceitação do cliente.

Informações sobre aquisições

Para cotação, forneça as seguintes informações:

Tamanho da seção: como 40 × 60 mm ou 50 × 100 mm

Espessura da parede: como 1,5 mm, 2,0 mm ou 3,0 mm

Classe de aço: S390GD+ZM, S420GD+ZM ou S550GD+ZM

Comprimento: 6 m ou personalizado

Quantidade: peças ou peso total

Aplicação: PV, parede cortina, estrutura de equipamento, estufa ou uso estrutural

Processamento: corte, perfuração, preparação de soldagem ou outros requisitos

Para projetos com vão, carga de vento ou outros requisitos estruturais, desenhos ou informações de carregamento ajudam a confirmar a seção apropriada.

Perguntas frequentes

Q1: Qual é a diferença entre tubo retangular e tubo quadrado?

Um tubo retangular possui diferentes dimensões de largura e altura, proporcionando maior flexibilidade quando o espaço de instalação disponível ou a direção da carga exigem uma relação de aspecto específica. Um tubo quadrado tem lados iguais e é frequentemente usado onde as condições de carga e conexão são mais simétricas.

Q2: Por que o tubo de aço retangular revestido de zinco-alumínio-magnésio é adequado para tubos retangulares externos?

O revestimento de zinco-alumínio-magnésio fornece proteção contra corrosão e tem um comportamento útil em relação a danos localizados no revestimento. Isto o torna uma opção prática para muitas estruturas externas, incluindo sistemas fotovoltaicos e estruturas de equipamentos.

Q3: O tubo retangular pode ser cortado e soldado?

Sim. Corte, perfuração e soldagem podem ser realizados. Como estas operações afetam localmente o revestimento, a proteção necessária para áreas expostas e soldas deve ser determinada de acordo com o ambiente e as especificações do projeto.

Q4: Qual espessura de parede devo escolher?

Depende da carga, extensão, condições de suporte e ambiente de instalação. Estruturas secundárias leves podem usar paredes mais finas, enquanto estruturas de longo vão, cargas pesadas ou ventos fortes geralmente requerem paredes mais espessas. O cálculo da seção deve ser concluído antes da seleção final.

Q5: As proporções retangulares especiais podem ser personalizadas?

Sim. Além dos tamanhos padrão, como 30 × 20 mm a 200 × 100 mm, relações especiais entre largura e altura, espessuras de parede e comprimentos fixos podem ser discutidos de acordo com a capacidade de produção e desenhos.

Q6: É adequado para projetos fotovoltaicos costeiros?

Pode ser usado para estruturas fotovoltaicas costeiras, mas a especificação do revestimento deve ser selecionada de acordo com a exposição local ao sal e a vida útil necessária. Ambientes marítimos severos podem exigir um nível de revestimento mais alto ou proteção adicional contra corrosão.

Q7: Você pode fornecer tubos retangulares pré-cortados ou pré-perfurados?

Sim. Corte, perfuração, chanfro, chanfro e outras fabricações podem ser organizados antes do envio para reduzir o trabalho de processamento no local de instalação.
