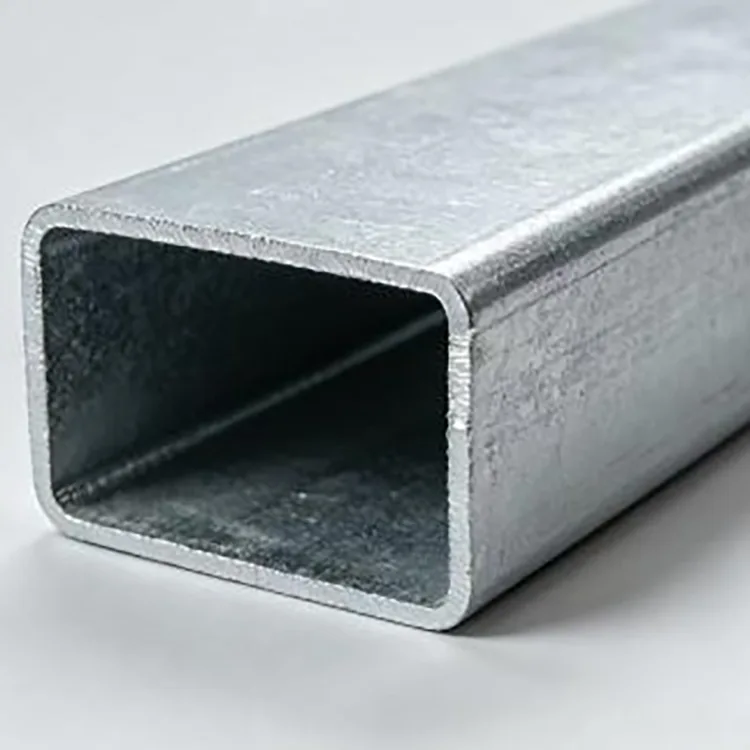

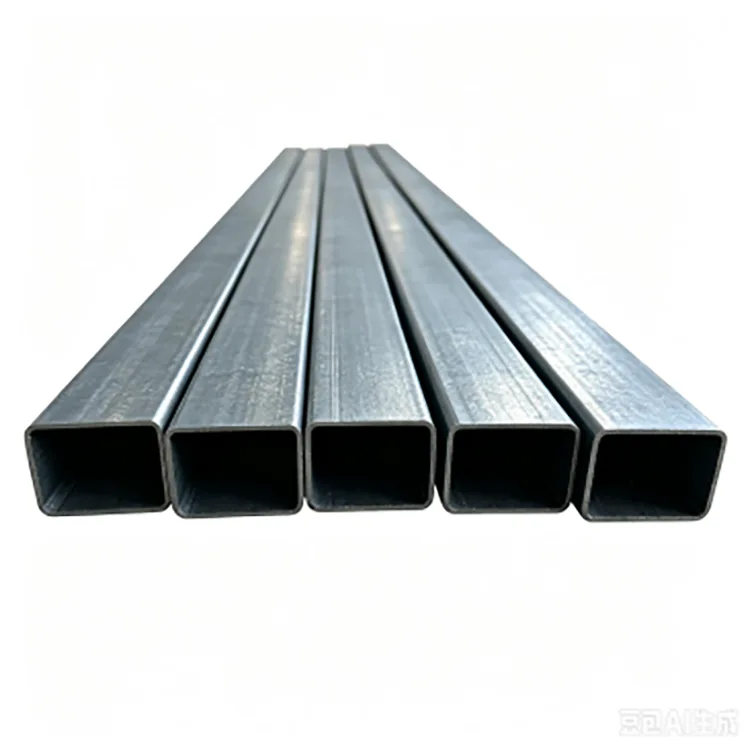

Tubo de aço retangular galvanizado a quente

O tubo de aço retangular galvanizado por imersão a quente é uma seção oca retangular soldada fabricada em Q235B, Q355B ou outros tipos de aço carbono especificados. A tira de aço é formada a frio em um perfil retangular, soldada em alta frequência, dimensionada e cortada antes que o tubo acabado seja submetido à preparação da superfície e galvanização por imersão a quente.

A seção retangular é útil quando a carga ou o espaço de instalação são mais direcionais do que um tubo quadrado permite. Ele fornece uma face mais larga para suportes, painéis e conexões, ao mesmo tempo que mantém a seção relativamente eficiente em termos de peso. Para estruturas externas, o revestimento de zinco fornece proteção adicional contra umidade e corrosão atmosférica, tornando o tubo adequado para aplicações onde o aço preto não revestido exigiria tratamento regular de superfície.

O tubo pode ser fornecido com comprimento padrão ou processado de acordo com desenhos do projeto, incluindo corte, puncionamento, dobra, ranhura, perfuração, fechamento final e chanfro.

Especificações Técnicas

Por que usar uma seção retangular?

A principal diferença entre seções ocas retangulares e quadradas não é simplesmente a aparência. A relação largura/altura altera a forma como a seção se ajusta a uma estrutura e a eficiência com que utiliza o espaço disponível.

Um tubo retangular é frequentemente selecionado para membros horizontais, estruturas e suportes onde uma direção precisa de mais profundidade de seção que a outra. Ele também fornece uma face de montagem mais ampla para componentes de parede cortina, painéis, suportes e peças mecânicas.

Por exemplo, uma seção de 100×60 mm dá ao fabricante uma combinação diferente de rigidez, espaço de instalação e uso de material de um tubo quadrado de 100×100 mm. A escolha correta deve, portanto, basear-se na extensão, carga, método de conexão e espaço de instalação disponível, e não apenas no nome da seção.

Galvanização por imersão a quente: o que muda

O tubo de aço é formado e soldado primeiro e depois preparado para galvanização. Os contaminantes e óxidos da superfície são removidos através de desengorduramento, decapagem e ativação para que o zinco fundido possa reagir adequadamente com a superfície do aço.

O tubo preparado é imerso em zinco fundido a aproximadamente 450°C. Após a retirada, é realizado resfriamento e acabamento para obtenção de um revestimento protetor contínuo.

Esta sequência é importante para perfis estruturais porque a seção retangular acabada, incluindo cantos e superfícies expostas, recebe o tratamento de proteção contra corrosão após a conformação. Para aquisição de projetos, os compradores devem confirmar as especificações de revestimento de zinco exigidas, em vez de simplesmente perguntar se um tubo é “galvanizado”.

Escolhendo o revestimento de zinco

O revestimento de zinco adequado depende do local onde o tubo retangular será instalado.

Estes números são opções de revestimento e não uma garantia universal de vida útil. Para ambientes costeiros, químicos ou continuamente úmidos, o projeto também deve considerar sistemas adicionais de revestimento, drenagem, proteção de bordas e detalhes de conexão.

Q235B ou Q355B?

O Q235B é adequado para muitas estruturas convencionais, suportes, cercas, estruturas de máquinas e estruturas metálicas em geral, onde o cálculo estrutural não requer um grau de resistência mais elevado.

Q355B é mais apropriado quando o projeto envolve cargas mais altas, vãos mais longos, ventos mais fortes ou requisitos de neve, ou quando a redução do peso da seção é importante. A classificação final deve ser selecionada a partir do cálculo de engenharia, em vez de simplesmente escolher o material mais resistente para cada aplicação.

Para pedidos de exportação, o tipo de aço exigido, o padrão aplicável, as propriedades mecânicas e os documentos de inspeção devem ser confirmados antes da produção.

Espessura da parede e tamanho da seção

A espessura da parede tem um efeito direto no peso da seção, na rigidez, na resistência da conexão e no desempenho de fabricação.

Estruturas de gabinete e estruturas para serviços leves podem usar seções de parede mais finas, enquanto estruturas de suporte de carga, bases de equipamentos e estruturas externas maiores normalmente requerem paredes mais espessas.

A gama 20×40–200×400 mm abrange estruturas relativamente compactas através de membros estruturais maiores. Para uma cotação, os compradores devem fornecer as dimensões externas exigidas, espessura da parede, comprimento, tipo de aço, requisitos e quantidade de revestimento de zinco. Se o tubo for usado como membro estrutural, as condições de vão, carga e conexão também serão úteis para a seleção do material.

Processo de Fabricação

A produção começa com bobinas de aço que são verificadas quanto ao grau, espessura e condição da superfície. A tira é então nivelada e progressivamente moldada a frio no perfil retangular necessário.

A soldagem de alta frequência une a tira formada, seguida de dimensionamento e endireitamento para controlar a seção acabada. Corte, puncionamento ou outro pré-processamento de comprimento fixo podem ser concluídos de acordo com o pedido antes da galvanização.

Os tubos preparados passam então por desengorduramento, decapagem e tratamento de fluxo. A galvanização por imersão a quente é realizada a aproximadamente 450°C, seguida de resfriamento, acabamento superficial de zinco e inspeção final dimensional e de revestimento.

A conclusão das principais operações de conformação e puncionamento antes da galvanização também ajuda a evitar danos desnecessários ao revestimento de zinco acabado durante a fabricação.

Controle de qualidade antes do envio

Para pedidos em grandes quantidades, a qualidade não é determinada apenas pela aparência. O grau e a espessura do aço recebido são verificados primeiro, seguidos pela inspeção dimensional durante a conformação e inspeção do tubo acabado.

Os principais pontos de verificação incluem dimensões retangulares, espessura da parede, retilineidade, condição da solda, comprimento do corte, qualidade da superfície e revestimento de zinco. O peso ou a espessura do revestimento podem ser verificados em relação às especificações do projeto acordadas.

Para projetos de exportação, certificados de materiais, registros de inspeção, listas de embalagem e outros documentos necessários podem ser preparados de acordo com o pedido. A inspeção de terceiros também pode ser organizada quando exigido pelo comprador ou projeto.

Onde é usado

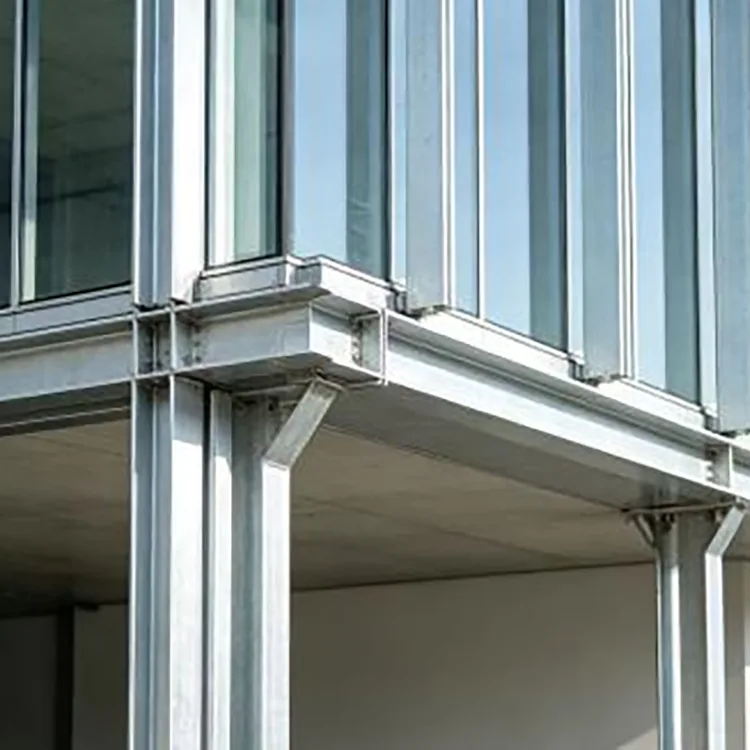

Parede cortina e estruturas de construção

A face retangular é conveniente para estruturas de paredes cortina, suportes de fachadas, divisórias e elementos estruturais secundários onde o espaço de conexão e a rigidez direcional são importantes.

Estruturas Municipais e Exteriores

Guarda-corpos, corrimãos, abrigos, estruturas paisagísticas, molduras publicitárias e outras estruturas metálicas expostas beneficiam-se da proteção adicional contra corrosão da galvanização por imersão a quente.

Projetos Fotovoltaicos

Tubos retangulares podem ser usados ​​para membros de suporte fotovoltaicos selecionados, estruturas de equipamentos e estruturas auxiliares. Para projetos costeiros ou de alta umidade, uma especificação de zinco mais elevada deve ser considerada de acordo com o ambiente de corrosão.

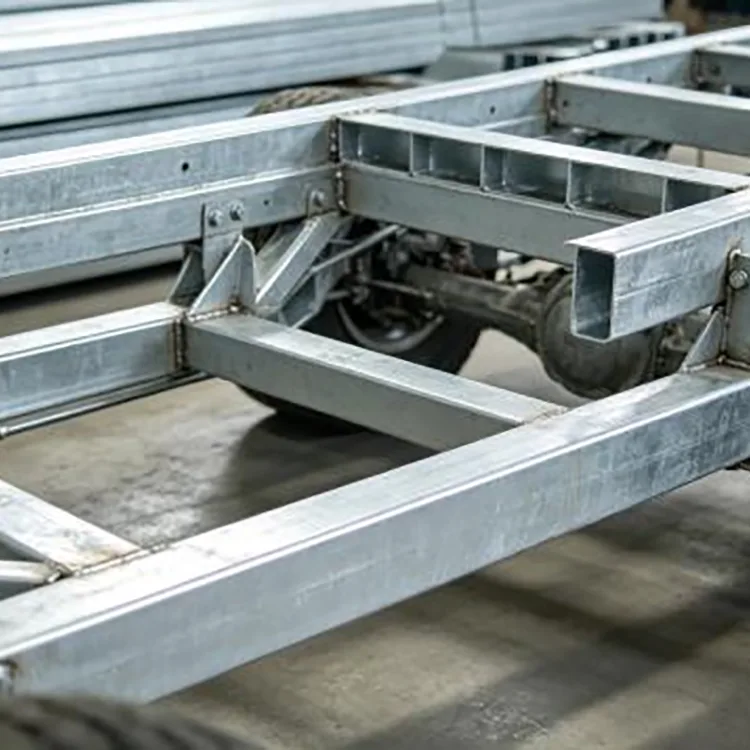

Estruturas de Máquinas e Equipamentos

As faces planas da seção retangular simplificam a instalação do suporte e a montagem do equipamento. Os usos típicos incluem bases de máquinas, estruturas transportadoras, suportes de automação e plataformas de equipamentos.

Armazenagem e Instalações Industriais

O tubo pode ser usado para componentes de rack, estruturas de suporte, estruturas de armazém e membros auxiliares onde são necessárias consistência dimensional e resistência à corrosão.

Estufas, Estruturas Temporárias e Treliças

Sua combinação de geometria retangular, peso moderado e processamento disponível o torna adequado para estruturas de estufas, estruturas de palco, estruturas temporárias e outros conjuntos fabricados.

Processamento antes da entrega

Para projetos com dimensões de instalação repetidas, o pré-processamento pode reduzir o trabalho de corte e perfuração no local de trabalho.

Os serviços comuns incluem corte de comprimento fixo, puncionamento, abertura de canais, perfuração, dobra, chanfro e fechamento final. O processamento pode ser baseado em um desenho, arquivo DXF/CAD ou tabela de dimensões.

Quando furos ou cortes são feitos após a galvanização, a área de aço exposta deve receber proteção adequada para reparos rica em zinco. Por esta razão, é geralmente preferível concluir a punção e o corte planeados antes da fase de galvanização por imersão a quente sempre que o projeto de produção o permitir.

Tubo retangular galvanizado por imersão a quente vs tubo retangular preto

A escolha depende principalmente do ambiente de instalação e dos requisitos de manutenção.

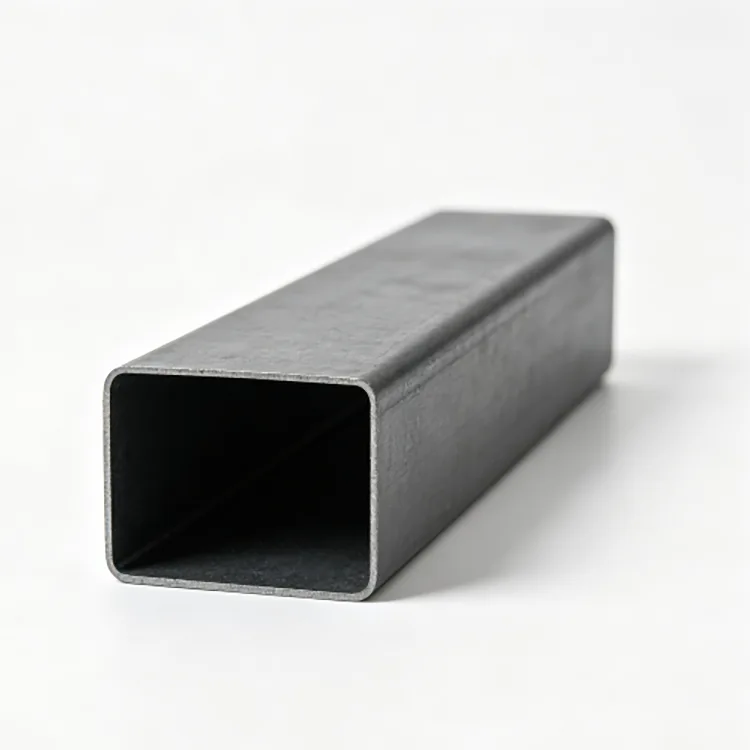

O tubo retangular preto tem um custo inicial de material mais baixo e pode funcionar bem para estruturas internas secas onde a superfície receberá um revestimento apropriado ou a corrosão não será uma grande preocupação.

O tubo retangular galvanizado por imersão a quente possui um revestimento de zinco que fornece uma barreira física e proteção contra corrosão sacrificial. É, portanto, mais adequado para aplicações externas e úmidas, onde pinturas repetidas ou tratamentos contra ferrugem aumentariam o trabalho de manutenção.

Para projetos externos de longo prazo, comparar apenas o preço de compra pode ser enganoso. A especificação do revestimento, a exposição esperada, os requisitos de fabricação e o plano de manutenção devem ser incluídos na comparação de custos.

Aplicações de projetos

Estrutura de Transporte Municipal

Um projeto municipal de estradas e tráfego usou tubo retangular galvanizado por imersão a quente Q235B 100×60×4 mm para estruturas de suporte, incluindo abrigos rodoviários e estruturas de guarda-corpos. A combinação de rigidez de seção retangular e proteção galvanizada foi selecionada para exposição externa à chuva, vento e poeira.

Armazém e Instalação Industrial

Um projeto de armazém logístico utilizou tubo retangular galvanizado por imersão a quente de 40×80×2,0 mm para aplicações em racks e estruturas de equipamentos. As dimensões consistentes da seção ajudaram na montagem, enquanto a superfície galvanizada era adequada para as condições úmidas associadas ao uso industrial e em armazéns.

Lista de verificação de aquisições

Antes de fazer um pedido em massa, confirme estes pontos:

Perguntas frequentes

Qual é a diferença entre tubo de aço galvanizado retangular e quadrado?

O tubo quadrado tem dimensões laterais iguais e é comumente usado para colunas, pórticos e membros que exigem geometria mais equilibrada. O tubo retangular tem comprimentos laterais diferentes e geralmente é mais conveniente para membros horizontais, estruturas de paredes cortina, estruturas de equipamentos e aplicações onde a rigidez direcional ou uma superfície de montagem mais ampla são úteis.

O tubo retangular pode ser fornecido em dimensões fora do padrão?

Sim. Tamanhos de seção não padronizados, comprimentos fixos e requisitos de processamento podem ser discutidos de acordo com o desenho do projeto e a viabilidade de produção.

Você pode cortar e perfurar o tubo antes do envio?

Sim. Corte, puncionamento, ranhura, perfuração, dobra, fechamento final e chanfro podem ser organizados. Para produtos galvanizados, o processamento planejado normalmente é concluído antes da galvanização por imersão a quente, quando for prático.

O revestimento de zinco de 200–275 g/m² é necessário para todos os projetos externos?

Não. A exposição normal em ambientes internos e externos não requer automaticamente o nível mais alto de zinco. O revestimento deve ser selecionado de acordo com umidade, névoa salina, exposição a produtos químicos, frequência de molhamento e período de serviço esperado.

O Q355B pode substituir o Q235B diretamente?

Não automaticamente. Embora o Q355B tenha maior resistência, mudar o tipo de aço não significa que a mesma seção possa ser sempre usada sem verificar o projeto estrutural, conexões, requisitos de soldagem e norma aplicável.

O tubo retangular galvanizado por imersão a quente pode ser soldado?

Sim, mas a soldagem danifica o revestimento local de zinco e produz vapores contendo zinco. São necessários ventilação adequada, procedimentos de soldagem e reparos ricos em zinco pós-soldagem.

Que documentos podem ser fornecidos para pedidos de exportação?

Certificados de materiais, registros de inspeção de produtos, listas de embalagem, faturas comerciais e outros documentos de exportação ou de projeto podem ser preparados de acordo com os requisitos do pedido acordado.

Qual é o prazo normal de entrega?

Pedidos de estoque comum normalmente podem ser preparados para envio em cerca de 3 a 7 dias úteis. Os pedidos de produção padrão geralmente levam de 10 a 15 dias úteis, enquanto pedidos de grande volume ou personalizados devem ser confirmados de acordo com o tamanho da seção, revestimento de zinco e requisitos de processamento.
