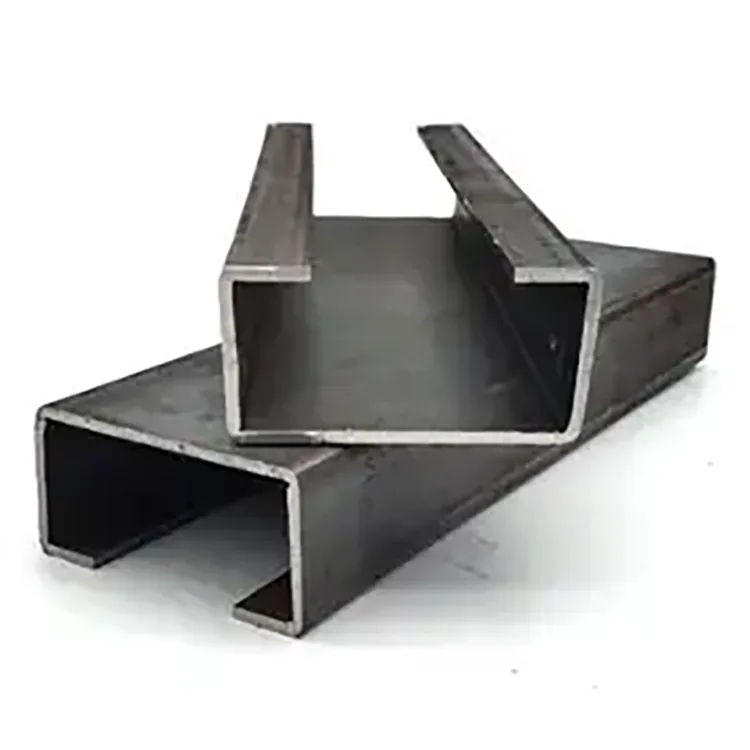

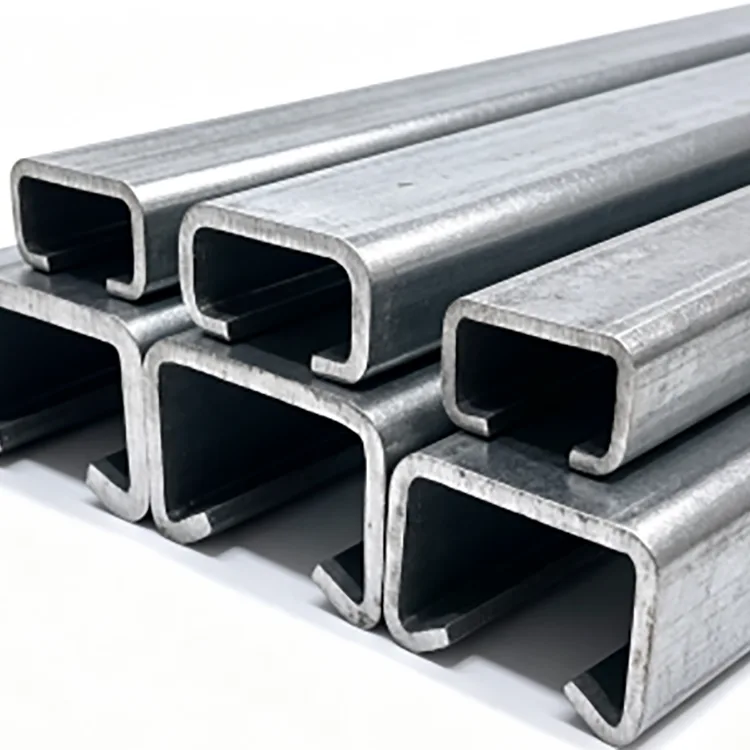

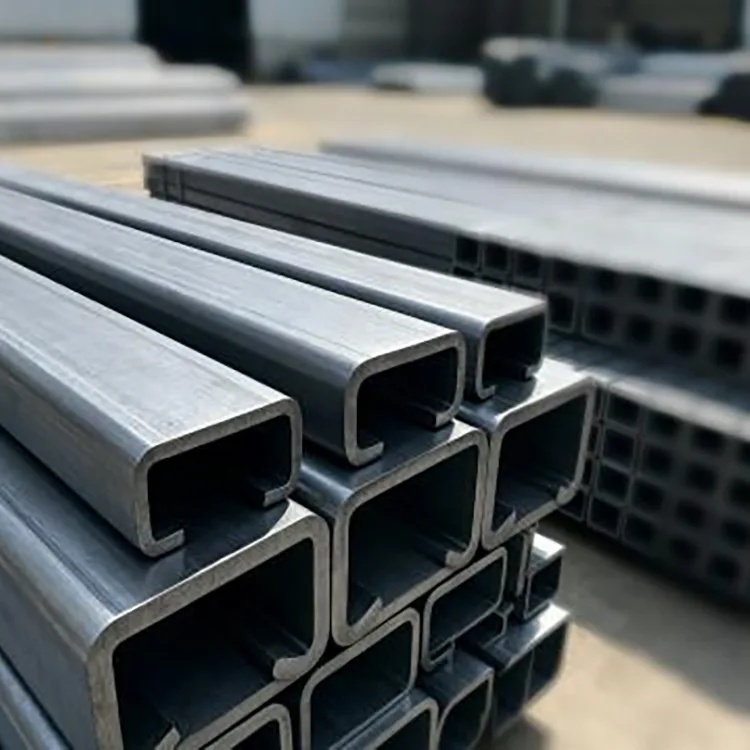

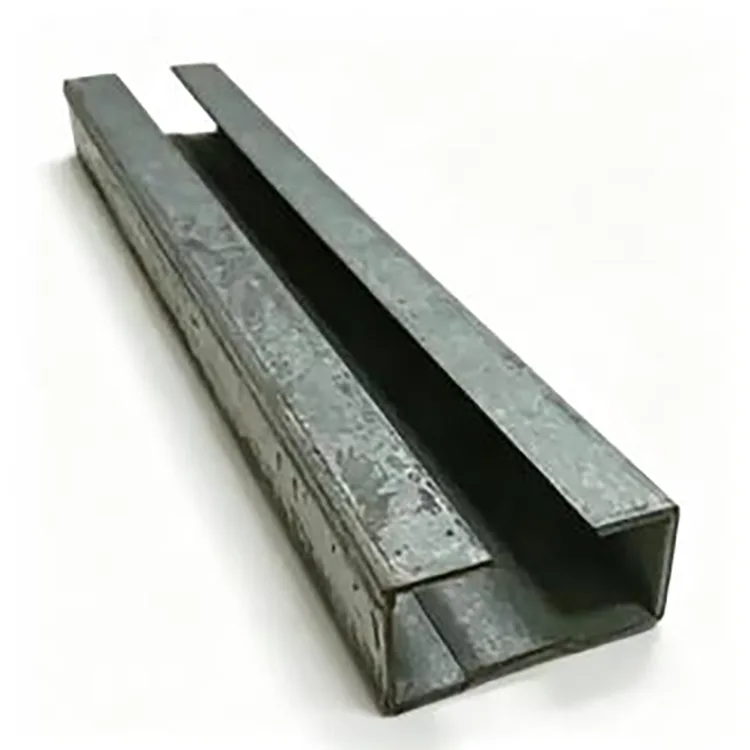

Aço de seção C formado a frio

O aço de seção C moldado a frio é projetado para estruturas de aço onde uma alta relação resistência-peso, dimensões consistentes e instalação rápida são mais importantes do que usar seções pesadas laminadas a quente.

O perfil é fabricado alimentando continuamente tiras de aço através de uma série de rolos formadores. O aço é gradualmente dobrado em uma seção em forma de C sem laminação a quente em alta temperatura. Como o processo de conformação pode controlar continuamente a geometria e o comprimento da seção, o membro acabado é adequado para projetos que exigem seções repetidas, comprimentos fixos, furos pré-perfurados e montagem rápida parafusada.

Q235B e Q355B estão disponíveis de acordo com os requisitos estruturais. As seções comuns variam de C80 a C300, com espessuras de parede de 0,8 mm a 3,0 mm.

Especificações Técnicas

Como a conformação a frio muda a seção

O processo de produção é diferente da fabricação de um canal laminado a quente convencional.

Uma tira de aço começa como um material plano. Ele passa por múltiplas estações de conformação, com cada conjunto de rolos introduzindo uma quantidade controlada de deformação até que a seção C final seja alcançada.

Este processo de formação gradual permite ao fabricante controlar:

Profundidade da seção

Largura do flange

Geometria dos lábios quando necessário

Espessura da parede

Retidão geral

Posição do furo

Comprimento fixo

Para elementos de construção repetidos, esta consistência dimensional pode ser mais valiosa do que simplesmente selecionar uma seção de aço mais pesada.

O desempenho estrutural final, no entanto, deve sempre ser verificado em relação às dimensões reais da seção, classe do material, vão, condições de suporte, método de conexão, cargas e código de projeto aplicável.

Processo de Fabricação

1. Seleção de bobina de aço

A tira de aço Q235B ou Q355B é selecionada de acordo com a seção necessária e a aplicação estrutural.

O material recebido é verificado quanto à espessura, condição da superfície e informações do material antes de entrar na linha de conformação.

2. Nivelamento e alimentação

A bobina é desenrolada e nivelada para remover deformações indesejadas. A alimentação estável da tira é importante porque a variação nesta fase pode afetar posteriormente a retilineidade da seção e o posicionamento do furo.

3. Progressive Roll Forming

A faixa nivelada passa por múltiplas estações de rolos.

Em vez de dobrar o material na forma C final em uma operação, a seção é formada gradualmente. Isto reduz a deformação repentina e permite que as dimensões da seção e a geometria do flange sejam controladas durante toda a produção.

4. Perfuração Automática

Se o projeto exigir furos para parafusos, furos de serviço ou furos de montagem repetidos, a puncionamento pode ser integrada à linha de produção.

O espaçamento e posicionamento dos furos devem ser confirmados a partir dos desenhos do cliente antes da produção, principalmente quando as seções forem montadas diretamente no local.

5. Dimensionamento e endireitamento

Após a conformação e puncionamento, a seção é dimensionada e verificada quanto à retilineidade.

Este estágio ajuda a controlar a torção, o desvio do flange e a variação dimensional que, de outra forma, poderiam dificultar a montagem da estrutura.

6. Corte de comprimento fixo

A seção contínua é cortada de acordo com o comprimento especificado.

O fornecimento padrão inclui comprimentos de 6 m, 9 m e 12 m, enquanto o corte de comprimento fixo pode ser organizado dentro da faixa personalizada.

7. Inspeção e Embalagem

As seções C acabadas são verificadas antes do empacotamento.

A inspeção se concentra nas dimensões da seção, espessura da parede, retilineidade, posição do furo quando aplicável, comprimento de corte, condição da superfície e consistência do lote.

Principais vantagens

Seção leve para uso eficiente de materiais

A conformação a frio permite que a tira de aço seja moldada em uma seção aberta eficiente. Quando o projeto estrutural permite um elemento de parede fina, isso pode reduzir a quantidade de aço necessária em comparação com uma seção convencional mais pesada.

A economia real de peso deve ser calculada a partir da seção C selecionada, espessura da parede, vão, carga e requisitos de projeto, em vez de assumir uma porcentagem fixa para cada projeto.

Dimensões Consistentes

A conformação contínua por rolo fornece dimensões de seção repetíveis em longos ciclos de produção.

Para projetos que utilizam centenas ou milhares de terças ou membros de estrutura repetidos, dimensões consistentes podem simplificar a fabricação e reduzir a necessidade de correção do local.

Instalação rápida

Comprimentos pré-cortados e furos pré-perfurados podem ser fornecidos para montagem aparafusada.

Isto é particularmente útil para estruturas de aço leve, onde a sequência de instalação depende de posições precisas dos furos e comprimentos repetíveis dos membros.

Seleção flexível de seções

As seções C80 a C300 cobrem uma variedade de requisitos estruturais e de estrutura leves.

A espessura da parede também pode ser selecionada entre 0,8 e 3,0 mm de acordo com a capacidade da seção necessária e as condições de projeto.

Adequado para processamento secundário

A superfície de aço não revestida pode ser preparada para pintura, revestimento em pó, galvanização ou outros processos específicos de proteção contra corrosão.

Guia de seleção da seção C

A escolha de uma seção C deve começar com o requisito estrutural, em vez de simplesmente selecionar o maior perfil disponível.

A seleção efetiva deverá ser confirmada através de cálculo estrutural. Para seções de paredes finas, a encurvadura local, a encurvadura distorcional, a restrição lateral e os detalhes da conexão podem afetar a capacidade útil.

Q235B versus Q355B

Usar o Q355B não significa automaticamente que uma seção mais fina possa substituir uma seção mais espessa do Q235B. O projeto completo da seção deve ser verificado quanto à resistência, estabilidade, flambagem, conexões e facilidade de manutenção.

Superfície de aço preto: onde funciona e onde não funciona

O aço de seção C moldado a frio padrão é fornecido sem revestimento protetor de zinco.

Isso o torna econômico para:

Oficinas internas secas

Armazéns fechados

Mezaninos internos

Divisórias interiores

Quadros de equipamentos

Estruturas internas temporárias

Projetos que recebem pintura própria ou revestimento protetor

Não deve ser selecionado como aço preto não tratado para exposição prolongada à chuva, condensação, névoa salina costeira, condições enterradas ou produtos químicos corrosivos.

Para aplicações externas ou úmidas, devem ser consideradas seções C galvanizadas ou outro sistema específico de proteção contra corrosão.

Principais aplicações

Terças de construção de aço

As seções C podem ser usadas como membros secundários de telhados e paredes em edifícios de aço leve. O tamanho e a espessura da seção devem ser selecionados de acordo com o vão, a carga, o espaçamento, as condições do vento e o projeto da conexão.

Mezaninos internos

O peso próprio relativamente baixo das seções formadas a frio pode ser útil para sistemas internos de mezanino e plataforma onde o edifício existente tem limitações de carga permanente adicional.

Moldura de parede e teto

As seções C são adequadas para molduras de paredes internas, sistemas de suporte de teto, estruturas divisórias e outras aplicações de molduras leves.

Equipamentos e suportes de tubos

As seções podem ser fabricadas em suportes de equipamentos, estruturas de suporte de cabos e tubos, estruturas de máquinas e suportes industriais.

Armazéns e Estruturas Industriais

As seções C podem ser usadas para racks, estações de trabalho, plataformas leves e outras estruturas industriais quando a seção selecionada tiver sido verificada para as cargas exigidas.

Fabricação Personalizada

Diferentes projetos geralmente exigem diferentes padrões de furos e comprimentos de membros. Em vez de cortar todas as seções no local, a linha de produção pode preparar os membros de acordo com os desenhos de fabricação aprovados.

As opções disponíveis incluem:

Dimensões de seção personalizadas

Espessura de parede personalizada

Comprimentos fixos de 3–12 m

Furos pré-perfurados

Padrões de furos de acordo com desenhos

Produção cortada no comprimento

Corte de canto

Processamento final especial

Arranjos de tratamento de superfície

Para produção personalizada, os compradores devem fornecer o desenho da seção, qualidade do material, espessura da parede, comprimento, diâmetro e espaçamento do furo, quantidade e tratamento de superfície necessário.

Controle de qualidade de fábrica

Para seções formadas a frio, a geometria final da seção está intimamente relacionada à condição da tira de aço recebida e à estabilidade do processo de perfilagem.

As verificações de qualidade abrangem, portanto, todo o percurso de produção.

Inspeção de material: as informações do material Q235B ou Q355B e as condições da tira recebida são verificadas antes da produção.

Inspeção de espessura: A espessura real da tira é monitorada para garantir que a seção acabada atenda aos requisitos de espessura de parede especificados.

Inspeção da seção: A profundidade da seção, as dimensões do flange e outras dimensões críticas são verificadas após a conformação.

Inspeção de retilineidade: Os membros acabados são verificados quanto a flexão, torção e deformação.

Inspeção do furo: Para produtos pré-perfurados, o diâmetro do furo, o espaçamento e a posição são verificados em relação ao desenho de produção.

Inspeção de comprimento: Os comprimentos de corte são verificados antes do empacotamento.

Consistência do lote: Amostras de diferentes estágios de produção são comparadas para identificar desvios dimensionais durante longos ciclos de produção.

Esta abordagem é particularmente importante para grandes encomendas porque um pequeno desvio dimensional repetido em centenas de membros pode criar problemas significativos de instalação no local.

Fornecimento e Aquisição de Projetos

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. fornece produtos de aço por meio de uma plataforma de vendas internacional apoiada pela Tianjin Gefu Steel.

Localizada na Zona Industrial de Daqiuzhuang, Tianjin, a empresa trabalha com recursos de produção e processamento de aço, abrangendo tubos de aço, seções ocas, perfis de aço, produtos galvanizados e sistemas de montagem fotovoltaica.

Para compras de engenharia, o lado da oferta pode apoiar:

Pedidos de aço em massa

Produção de comprimento fixo

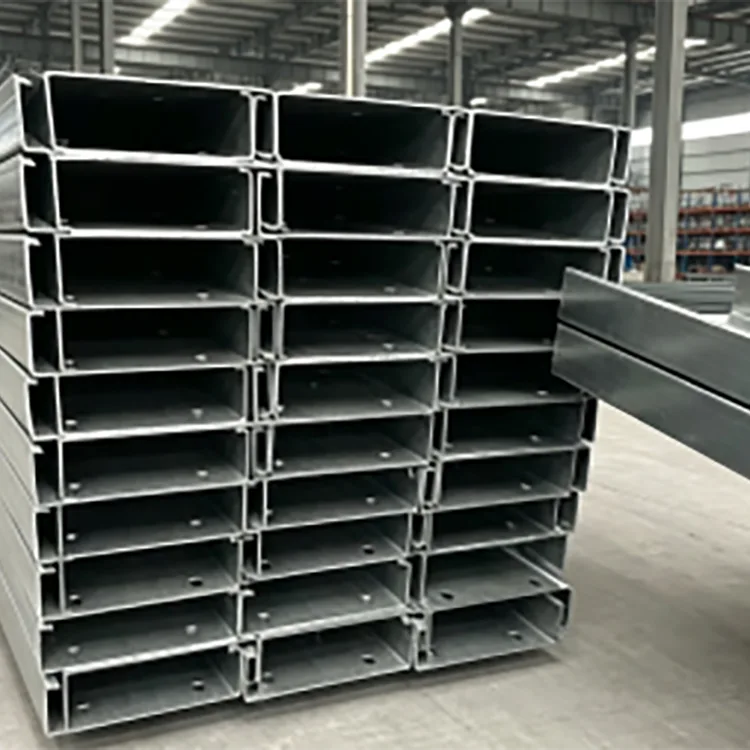

Seções C pré-perfuradas

Dimensões personalizadas

Requisitos OEM/ODM

Inspeção de terceiros de acordo com os requisitos do projeto

Envio de contêiner

O MOQ padrão é um contêiner de 20 pés, aproximadamente 20–25 toneladas. O prazo de entrega padrão é geralmente de 15 a 25 dias, dependendo da especificação, quantidade, processamento e requisitos de personalização.

Para uma cotação, as informações mais úteis são o tamanho da seção C, espessura da parede, classe do material, comprimento, padrão de furo, quantidade, tratamento de superfície, destino e padrão aplicável.

Perguntas frequentes

Q1. O aço de seção C moldado a frio é forte o suficiente para uso estrutural?

Sim, as seções C formadas a frio são amplamente utilizadas como membros de estrutura estrutural e secundária. No entanto, a resistência não pode ser avaliada apenas pelo processo de formação. O tamanho da seção, espessura da parede, tipo de aço, vão, carga, contraventamento, método de conexão e comportamento de flambagem devem ser considerados.

Q2. O aço C formado a frio é mais leve do que o aço laminado a quente?

Pode ser significativamente mais leve quando uma seção C de paredes finas projetada de forma eficiente pode atender à capacidade estrutural necessária. A diferença real de peso depende das seções selecionadas e do projeto de engenharia.

Q3. A seção C se deformará por ser fina?

Seções de paredes finas requerem projeto e restrição adequados. A flambagem local, a distorção, a estabilidade lateral e os detalhes da conexão devem ser verificados em vez de assumir que uma seção mais fina terá o desempenho de um canal pesado laminado a quente.

Q4. A seção C pode ser fornecida com furos pré-perfurados?

Sim. A perfuração automática pode ser organizada para furos repetidos para parafusos ou outras aberturas. O diâmetro do furo, o espaçamento, a distância da borda e o padrão devem ser confirmados no desenho de fabricação antes da produção.

Q5. Posso usar aço preto de seção C ao ar livre?

O aço preto não tratado não é recomendado para exposição externa de longo prazo. Chuva, condensação, névoa salina e outras umidades podem acelerar a corrosão. Seções C galvanizadas ou pintadas são mais apropriadas onde é necessária proteção contra corrosão.

Q6. O aço da seção C interna precisa de pintura?

Em um ambiente interno seco e bem ventilado, nem sempre será necessária proteção adicional contra corrosão. Se houver umidade, condensação, vapores químicos ou outras condições corrosivas, um revestimento protetor adequado deverá ser considerado.

Q7. Qual é a diferença entre as seções Q235B e Q355B C?

Q355B tem uma resistência ao escoamento especificada mais alta que Q235B e pode ser selecionado quando o projeto estrutural exigir maior resistência do material. Isso não significa automaticamente que cada seção do Q355B possa ser tornada mais fina; o projeto estrutural completo ainda precisa ser verificado.

Q8. Que comprimentos você pode fornecer?

Os comprimentos comuns são 6 m, 9 m e 12 m. O corte de comprimento fixo também pode ser organizado de acordo com os requisitos do projeto.

Q9. Você pode fabricar seções C não padronizadas?

Sim. Dimensões de seção personalizadas, espessuras de parede, comprimentos, padrões de furos e outros requisitos de processamento podem ser discutidos de acordo com desenhos e viabilidade de produção.

Q10. O que devo fornecer ao solicitar um orçamento?

Forneça as dimensões da seção C, espessura da parede, classe do material, comprimento necessário, quantidade, padrão de furo, se aplicável, tratamento de superfície e requisitos de entrega. Um desenho de seção é recomendado para produtos não padronizados.
